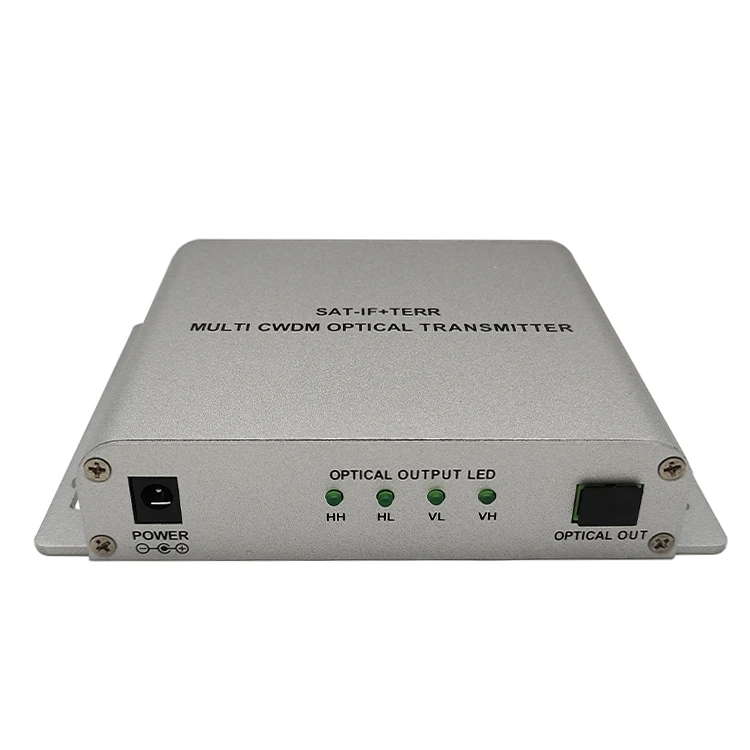

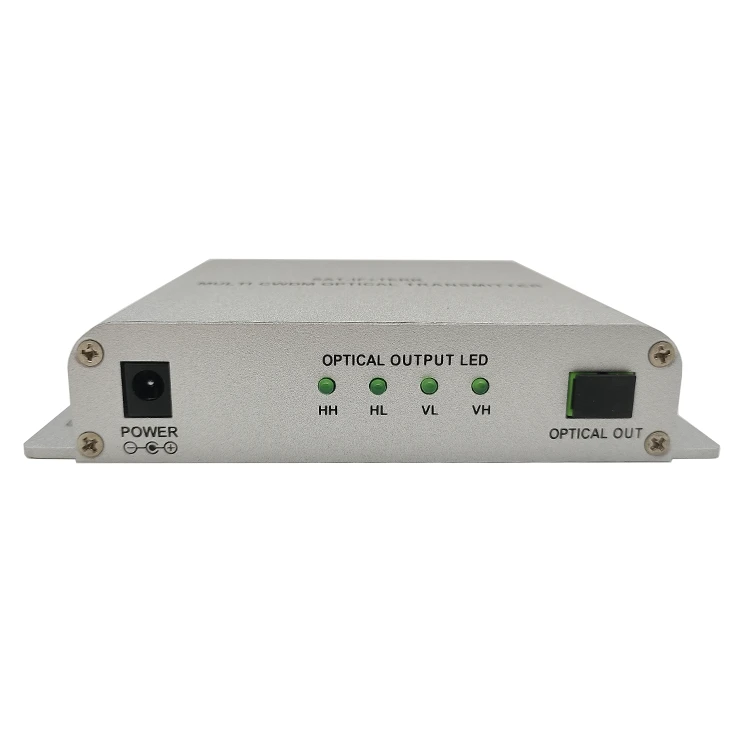

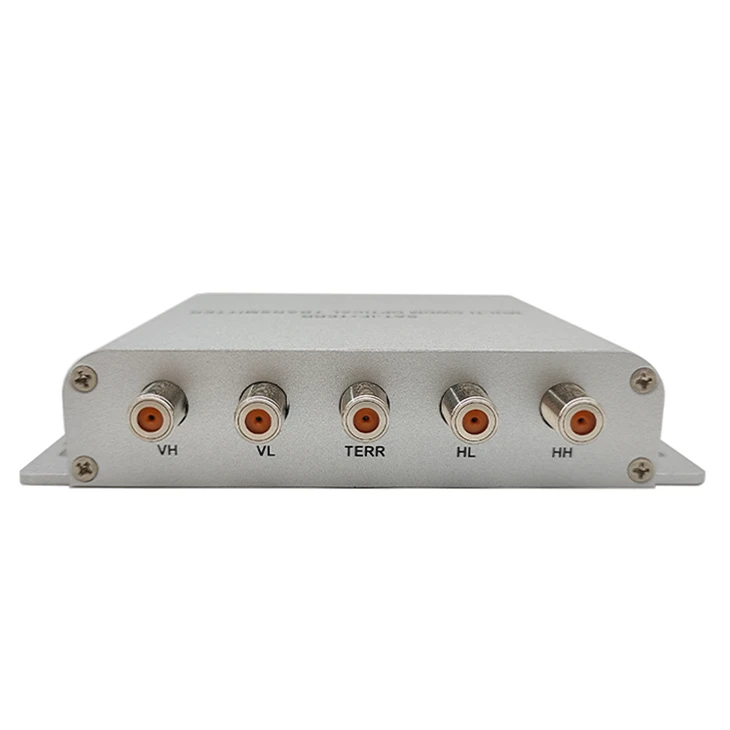

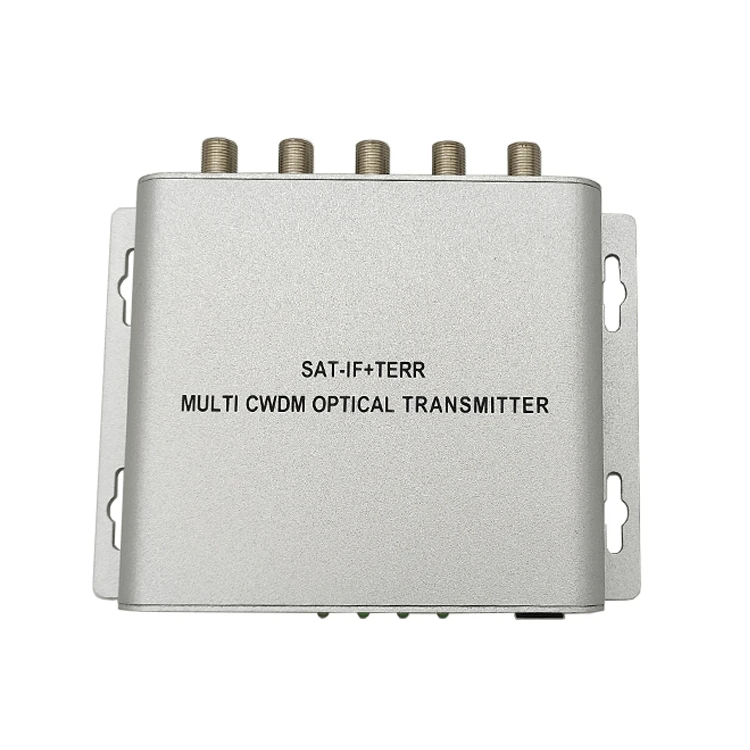

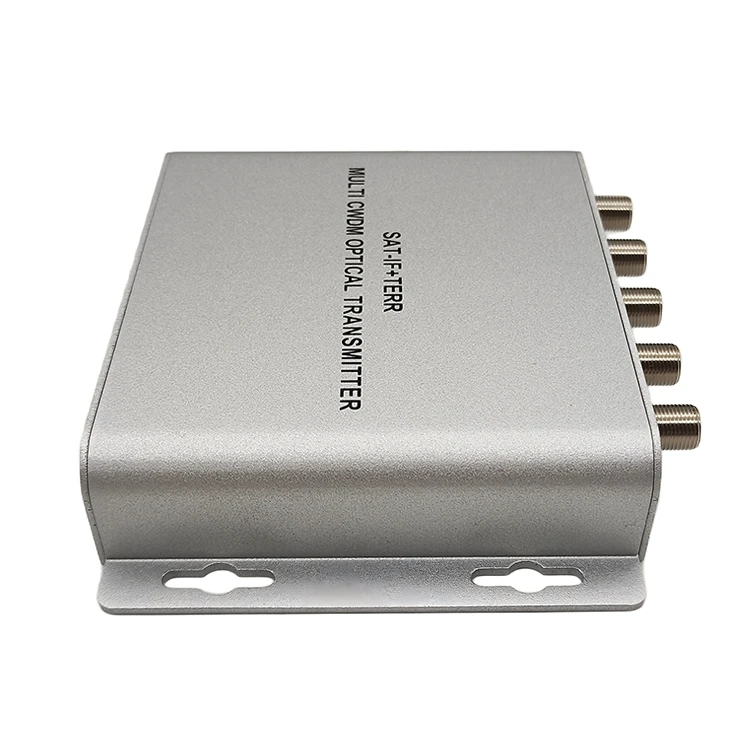

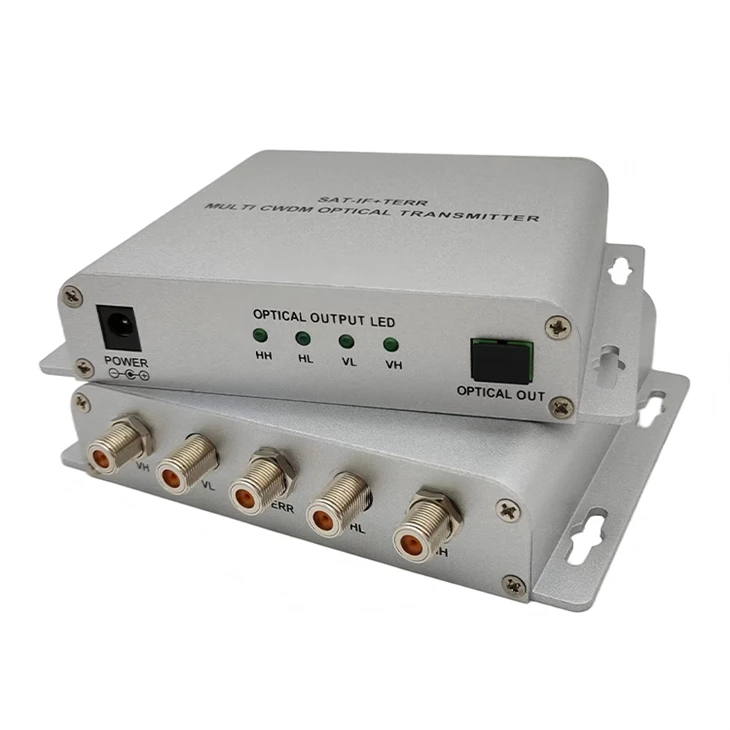

SAT-IF+TERR MULTI CWDM optiline saatja toetab mitme-kanaliga satelliidi vahesagedust ja maapealse televisiooni RF-signaali sisendit, kasutab jämeda lainepikkusjaotusega multipleksimistehnoloogiat, et teisendada komposiit-RF-signaalid spetsiifilisteks-lainepikkustega optilisteks signaalideks, tagades kõrge{},{5}pikkkauguse ja{4} kiud-säästlik telesignaali optiline edastamine.
Omadused
- Mõeldud satelliidi optilise süsteemi jaoks
- Lai töösagedusvahemik: 47-2150 MHz
SAT-IF: 950MHz ~ 2150MHz
CATV: 47MHz~860MHz
- Suurepärane lineaarsus ja tasasus
- Kasutades 1-tuumalist ühemoodilist kiudu, suur tootluskadu
- GaAs võimendi aktiivseadmete kasutamine
- Ülimadala müratasemega tehnoloogia
- Ehita{0}}CWDM-i, kasutades DFB koaksiaalset väikepakettlaserit
- Väljundid 13/18V,0/22KHz LNB töötamiseks
- Kuni 32 optilise sõlme jaotus
Spetsifikatsioon
|
Optiline parameeter |
TERR+SAT-IF parameeter |
||
|
Optiline tagastuskaotus |
Suurem kui 45 või sellega võrdne |
Sagedusvahemik |
47 ~ 2150 MHz |
|
Optiline väljundvõimsus |
4x+3dBm |
Tasasus |
±1.5 |
|
Optiline pistik |
SC/APC |
Väljunditase (AGC) |
Suurem või võrdne 80±5@TERR Suurem või võrdne 78±10@SAT-IF |
|
Väljundi optiline lainepikkus (nm) |
1510-1570 |
C/R |
Suurem kui 52 või sellega võrdne |
|
Muu parameeter |
CSO |
Suurem kui 65 või sellega võrdne |
|
|
RF pistik |
F-naine |
CTB |
Suurem kui 62 või sellega võrdne |
|
Toiteallikas |
DC-24V |
Tagastamise kaotus |
Suurem kui 12 või sellega võrdne |
|
Energiatarve (W) |
<6 |
22KHz täpsus |
22±4 |
|
Mõõdud (mm) |
143x110x28.8 |
LNB toiteallikas |
13/18 |
