Kirjeldus

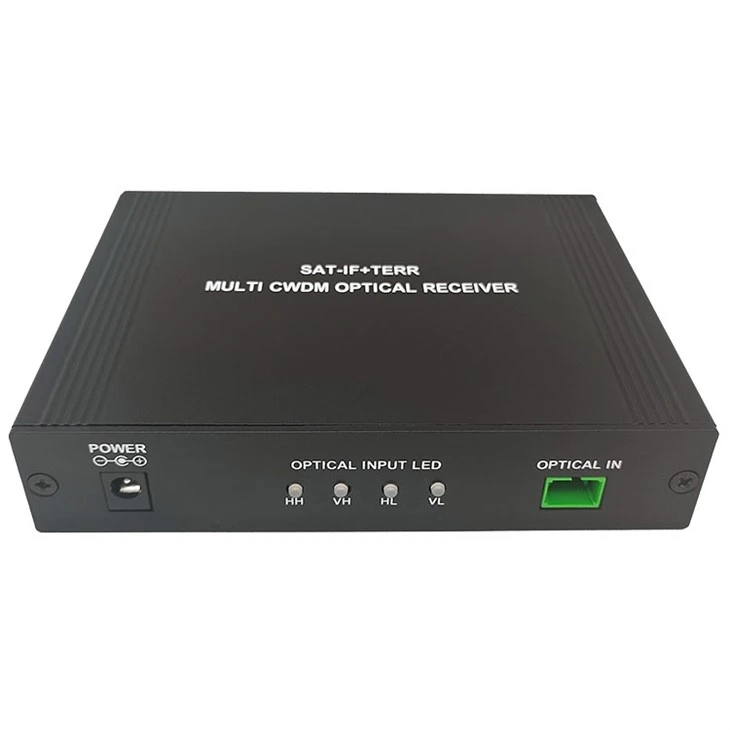

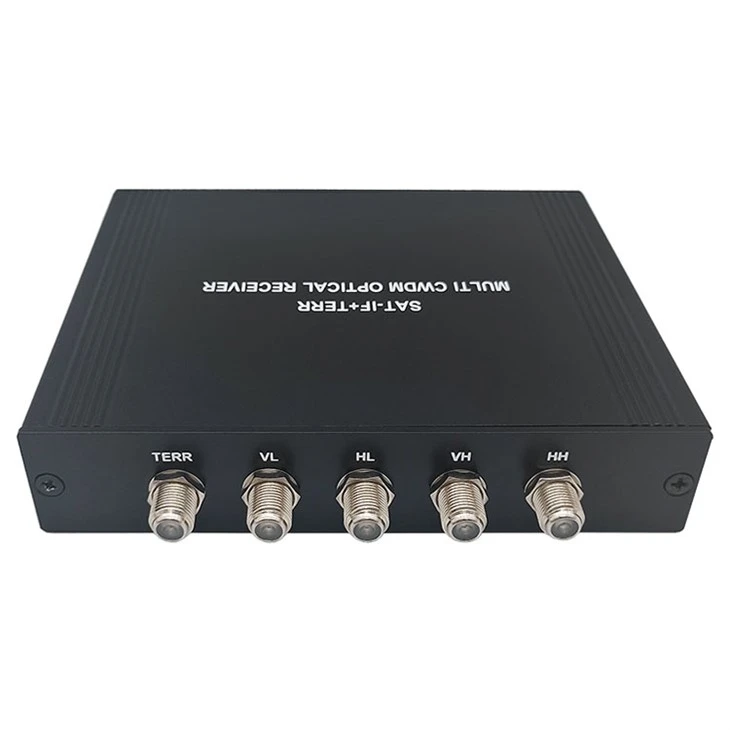

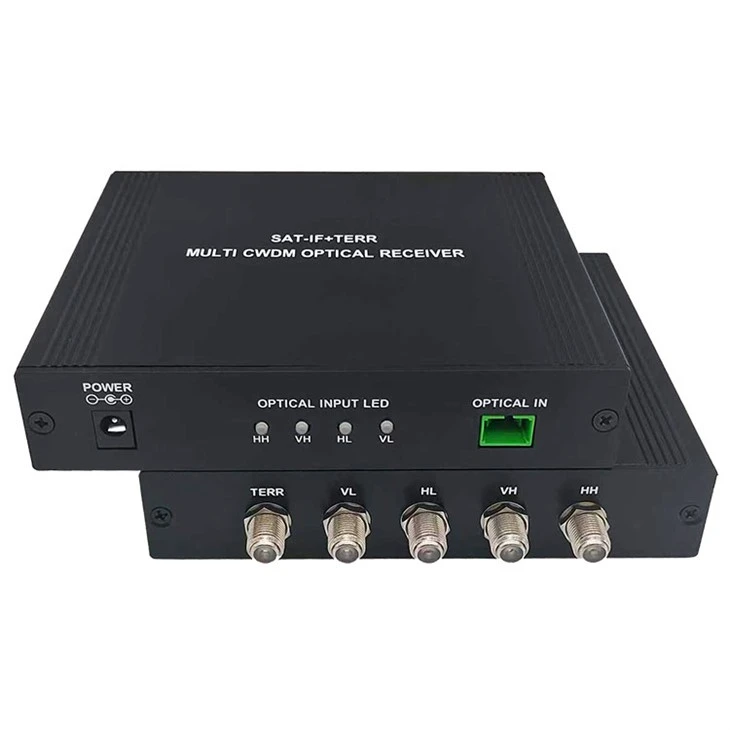

Satelliittelevisiooni optiline vastuvõtja on seade, mis edastab satelliidi signaale optilise kiu kaudu ja teisendab need telerite poolt äratuntavateks signaalideks. Seda kasutatakse tavaliselt stsenaariumide puhul, mis nõuavad pika-kauguse ja kvaliteetse{2}}signaali edastamist. Seda tüüpi seadmed muutuvad üha enam kasutuseks professionaalsetes satelliittelevisiooni levisüsteemides, mis sobivad eriti rakenduste jaoks, mis nõuavad suurt töökindlust ja laiaulatuslikku-katvust.
- Mõeldud satelliidi optilise süsteemi jaoks
- Lai töösagedusvahemik: 45-2150 MHz
- Suurepärane lineaarsus ja tasasus
- Lai valik optilist sisendvõimsust
- Kasutades 1-tuumalist ühemoodilist kiudu, suur tootluskadu
- GaAs võimendi aktiivseadmete kasutamine
- Ülimadala müratasemega tehnoloogia
- Ehitage{0}}CWDM-i, kasutades kõrget lineaarset PD-d
- Sisseehitatud{0}}optiline AGC funktsioon
Spetsifikatsioon
|
Optiline parameeter |
TERR+SAT-IF parameeter |
||
|
Vastupidavus (A/W) |
Suurem või võrdne 0,9 |
Sagedusvahemik |
45 ~ 2150 MHz |
|
Optilise toite vastuvõtmine |
-18-+3 -10-0 (AGC) |
Tasasus |
±1.5 |
|
Optiline tagastuskaotus |
Suurem kui 45 või sellega võrdne |
Väljunditase (AGC) |
Suurem või võrdne 80@TERR Suurem või võrdne 78@SAT-IF |
|
Vastu võtta lainepikkust |
1510-1570 |
CNR |
Suurem või võrdne 50 |
|
Optiline pistik |
SC/APC |
CSO |
Suurem kui 65 või sellega võrdne |
|
Muu parameeter |
CTB |
Suurem kui 62 või sellega võrdne |
|
|
Toiteallikas |
DC-24V |
Tagastamise kaotus |
Suurem kui 12 või sellega võrdne |
|
Energiatarve |
<6 |
AGC stabiilsus |
±1 |
|
Mõõdud (mm) |
143x110x28.8 |
Väljundtakistus |
75Ω |
