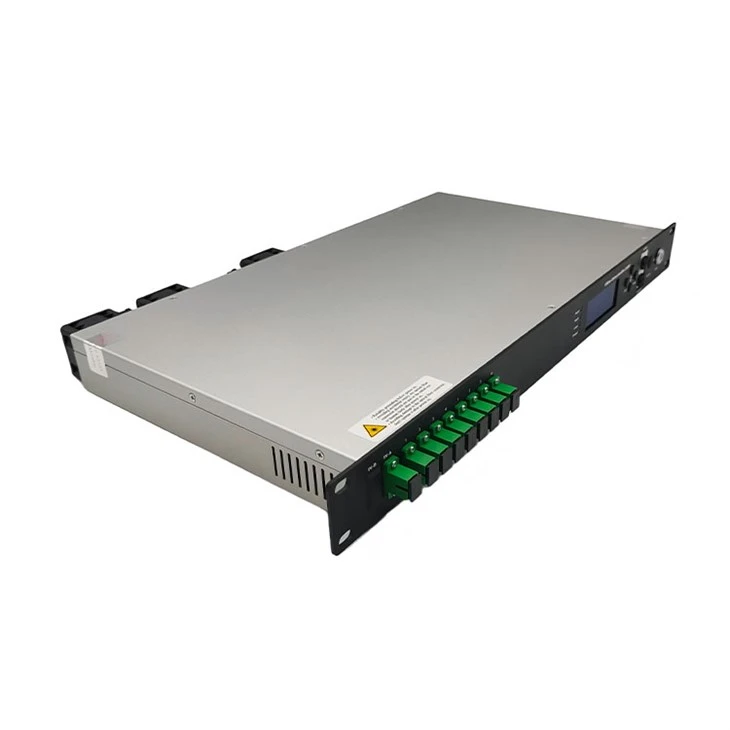

Toote ülevaade
GCA 6051-YZ optiline võimendi kasutab hästi-tuntud suure jõudlusega-erbium-ytterbium co-legeeritud kahekordse kattekihiga kiudoptilist ja madala müratasemega pumplaserit. Sellel on usaldusväärne vooluahela disain ja tõhus soojuse hajumise disain. Kogu masina maksimaalne koguväljundvõimsus võib ulatuda +36dBm-ni ja see toetab kuni 32 väljundit koos valikulise optilise lüliti, CWDM-i ja raadiosagedustuvastusega. See pakub SNMP-protokolli võrguhaldustarkvara ja WEB-võrguhaldust, mis sobib FTTH-võrgus allavoolu 1550 nm optilise signaali võimendatud edastamiseks.

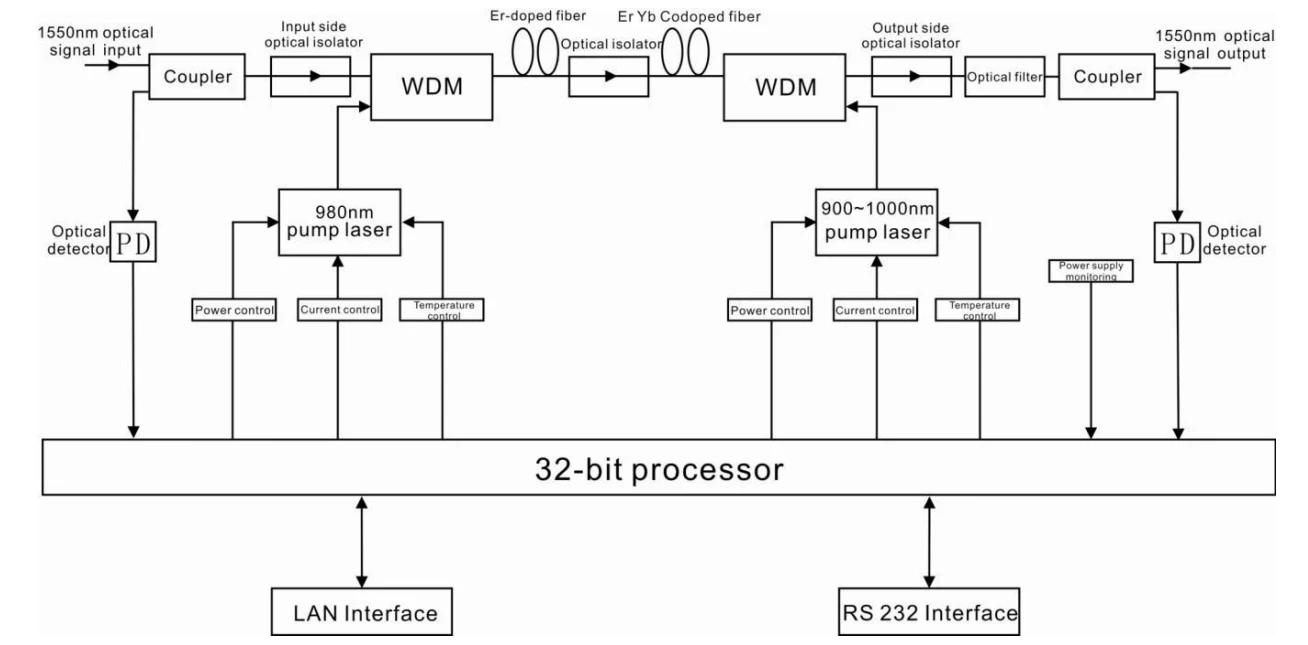

Plokkskeem
Tehnika parameeter
|
Üksus |
Üksus |
Tehnika parameetrid |
Märkus |
|
|
Tööriba laius |
nm |
1545 - 1565 |
||
|
Optilise sisendvõimsuse vahemik |
dBm |
-5-+10 |
||
|
Maksimaalne optiline väljundvõimsus |
dBm |
36 |
||
|
Väljundvõimsuse stabiilsus |
dBm |
±0.5 |
||
|
Mürafiguur |
dB |
Väiksem või võrdne 6,0 |
Optiline sisendvõimsus 0dBm |
|
|
Tootmiskaotus |
Sisend |
dB |
Suurem kui 45 või sellega võrdne |
|
|
Väljund |
dB |
Suurem kui 45 või sellega võrdne |
||
|
Optilise pistiku tüüp |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Suurem või võrdne 50 |
Katseseisund vastavalt GT/T 184-2002 |
|
|
C/CTB |
dB |
Suurem kui 63 või sellega võrdne |
||
|
C/CSO |
dB |
Suurem kui 63 või sellega võrdne |
||
|
Toiteallika pinge |
V |
AC160V - 250V (50 Hz), DC48V |
||
|
Energiatarve |
W |
Vähem kui 65 või sellega võrdne |
|
|
Töötemperatuuri vahemik |
kraadi |
-10 - +45 |
|
|
Säilitustemperatuuri vahemik |
kraadi |
-30 - +70 |
|
|
Maksimaalne töökorras suhteline õhuniiskus |
% |
Max 95% Kondensatsiooni puudumine |
|
|
Mõõtmed |
mm |
437(L)×442(W)×44(H) |

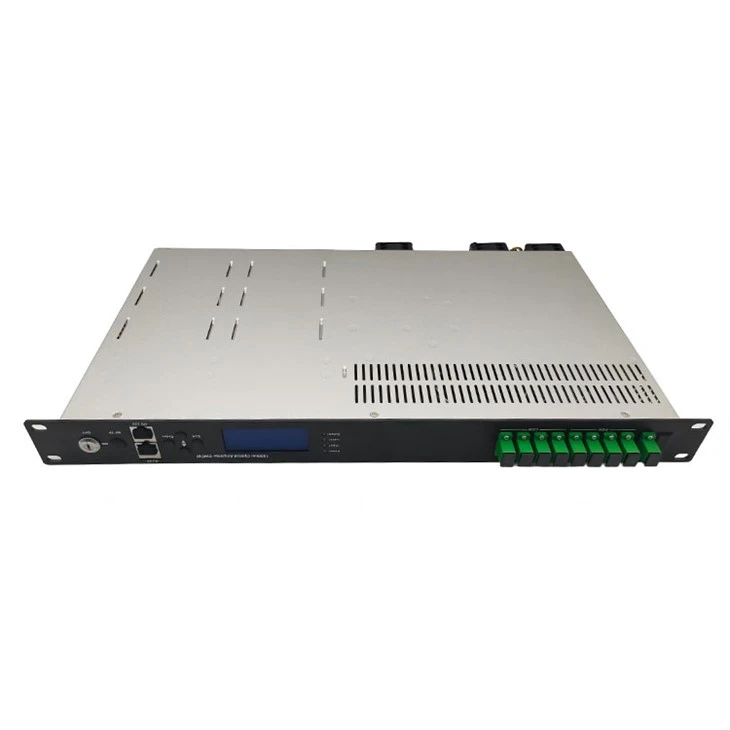

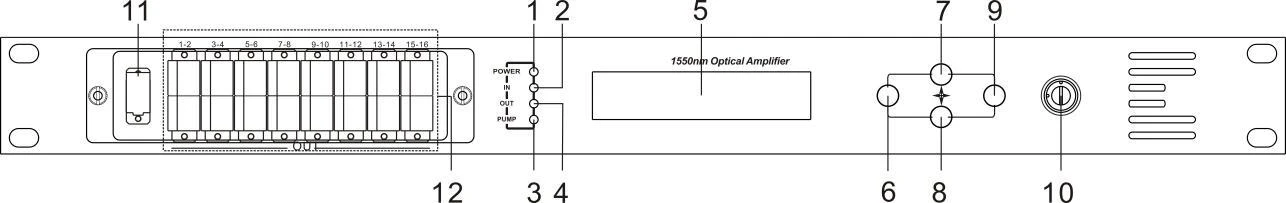

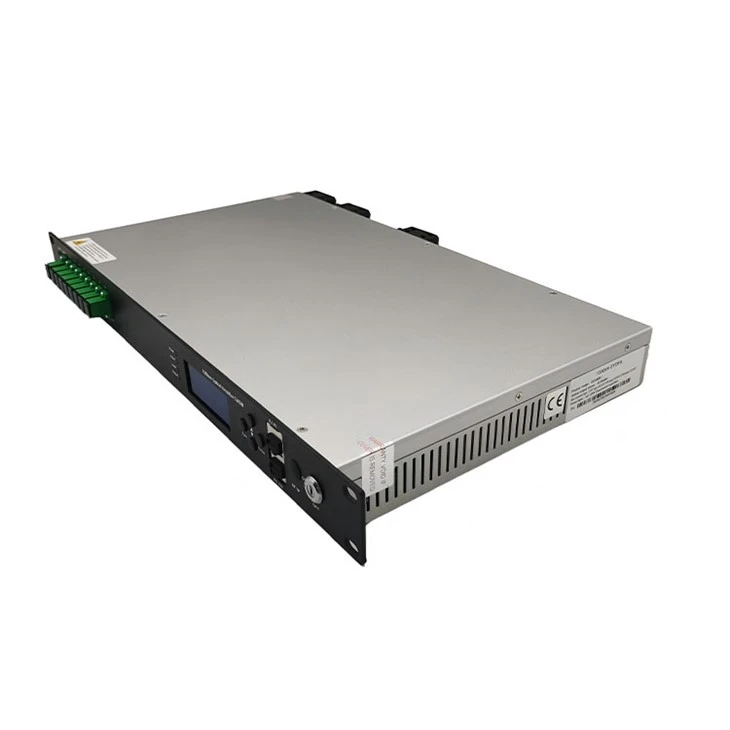

Esipaneeli kirjeldus
|
1. Toiteindikaator: Töötab üks lülitustoiteallikas – kollane; kaks lülitustoiteallikat töötavad – roheline. |
|
2. Optilise sisendvõimsuse indikaator: see tuli süttib, kui optiline sisendvõimsus on > -10 dBm. |
|
3. Pumba tööoleku indikaator: punane tuli tähendab, et pump ei tööta, kuid masina parameetrid on normaalsed; vilkuv punane tuli tähendab, et masin on rikkis, sellega seotud rikke põhjus vt kuvamenüü häiremenüüd; roheline tuli tähendab, et pump töötab normaalselt |
|
4. Optilise väljundvõimsuse indikaator: see tuli süttib, kui optiline väljundvõimsus on > +10dBm. |
|
5. 160×32 punkti-maatriks LCD-ekraan |
|
6. Kuvage häälestusmenüüst väljumise või tühistamise klahv. |
|
7. Kuvage häälestusmenüü üles- või suurendamisklahv. |
|
8. Kuvage seadistusmenüü alla- või vähendamisnupp. |
|
9. Kuvage häälestusmenüü sisestusklahv. |
|
10. Pumba laseri lülitusklahv: "ON" tähendab, et pumba laser on avatud ja "OFF" tähendab, et pumba laser on suletud. Enne toite sisselülitamist veenduge, et võti on asendis "OFF". Pärast enese-testi läbimist pöörake võti vastavalt kuvatavale teatele asendisse "ON". |
|
11. Optilise signaali sisend |
|
12. Optilise signaali väljund |
Tagapaneeli kirjeldus
|

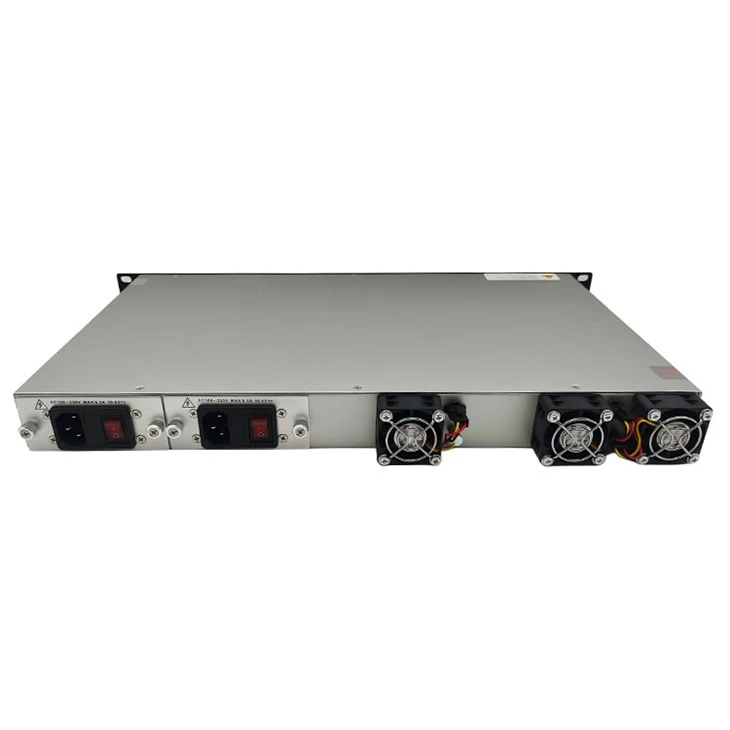

1. Ventilaatori väljalaskeava. |
2. RS232 liides. |
|
3. Toiteallika vahelduvvoolu 220 V sisendport 1. |
4. Toiteallika kaitse 1. |
|
5. Toiteallika lüliti 1. |
6. Toiteallika vahelduvvoolu 220 V sisendport 2. |
|
7. Toiteallika kaitsme 2. |
8. Toiteallika lüliti 2. |
|
9. Šassii maanduspolt |
10. LAN-liides |
