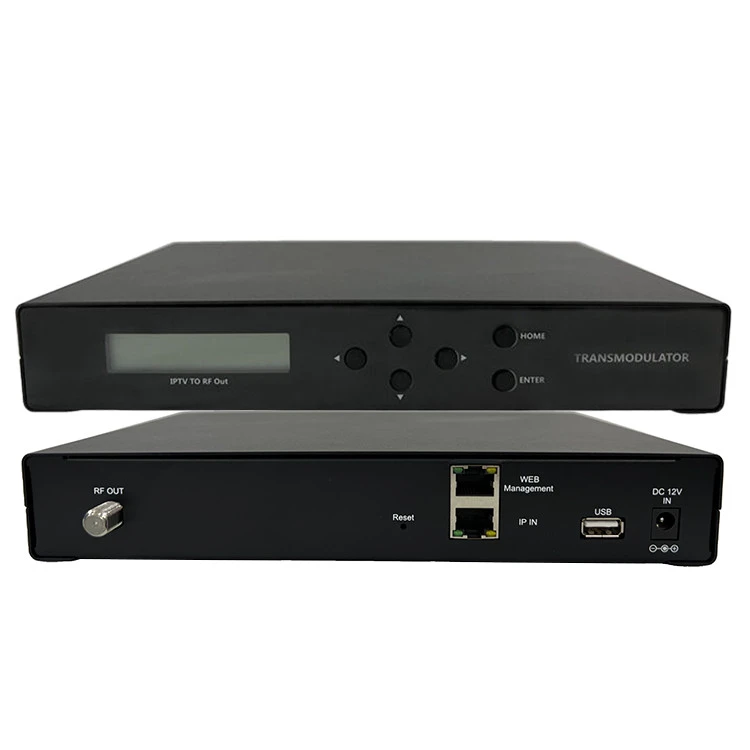

Kirjeldus

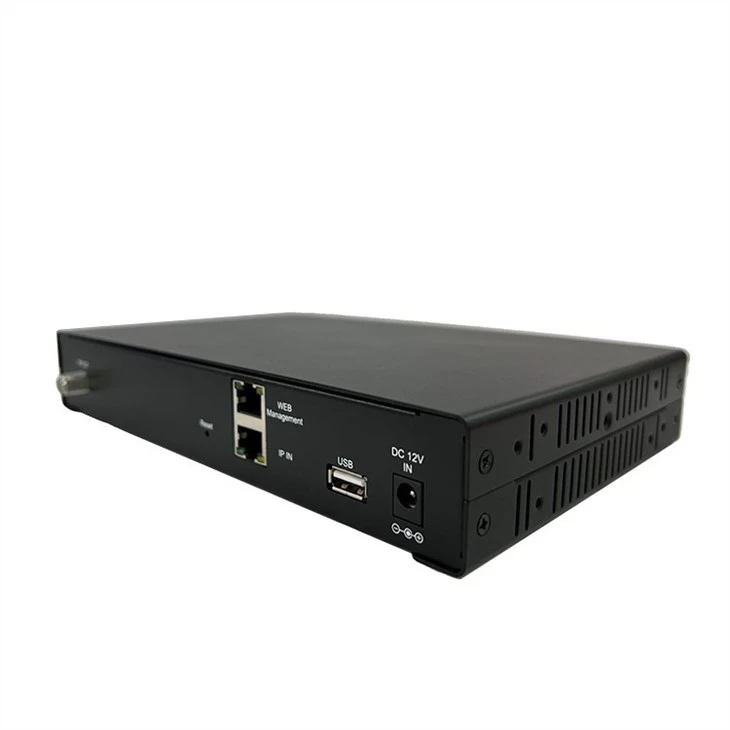

GIBM-2000 on 2 IP HD voogu ühe QAM-i kaudu IP-võrgu sisendsignaali teisendamine 1 QAM-moduleeritud J.83B kanaliks.

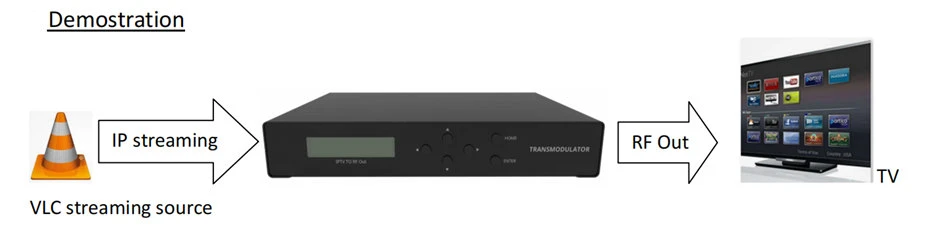

AnIP QAM-i transmodulaatorisseon spetsiaalne võrguseade, mis teisendab IP- (Internet Protocol) --põhised digitaalsignaalid QAM- (Quadrature Amplitude Modulation) moduleeritud RF (raadiosagedus) signaalideks, võimaldades edastada IP---põhist sisu traditsiooniliste koaksiaalkaabelvõrkude kaudu.

Nutika ülikoolilinnaku televisioonisüsteem

Koolides kasutatakse IPQAM-i peamiselt videosisu tõhusaks ja stabiilseks levitamiseks, mis sobib eriti{0}}suuremahuliste samaaegse juurdepääsu stsenaariumide jaoks. See ühendab sujuvalt kaasaegsete IP-võrkude paindlikkuse traditsioonilise koaksiaalkaabli infrastruktuuri stabiilsuse ja suure{2}}ribalaiusega.

2 IP HD Streams Over A Single QAM

Konkreetsed rakendused ja eelised kahes stsenaariumis

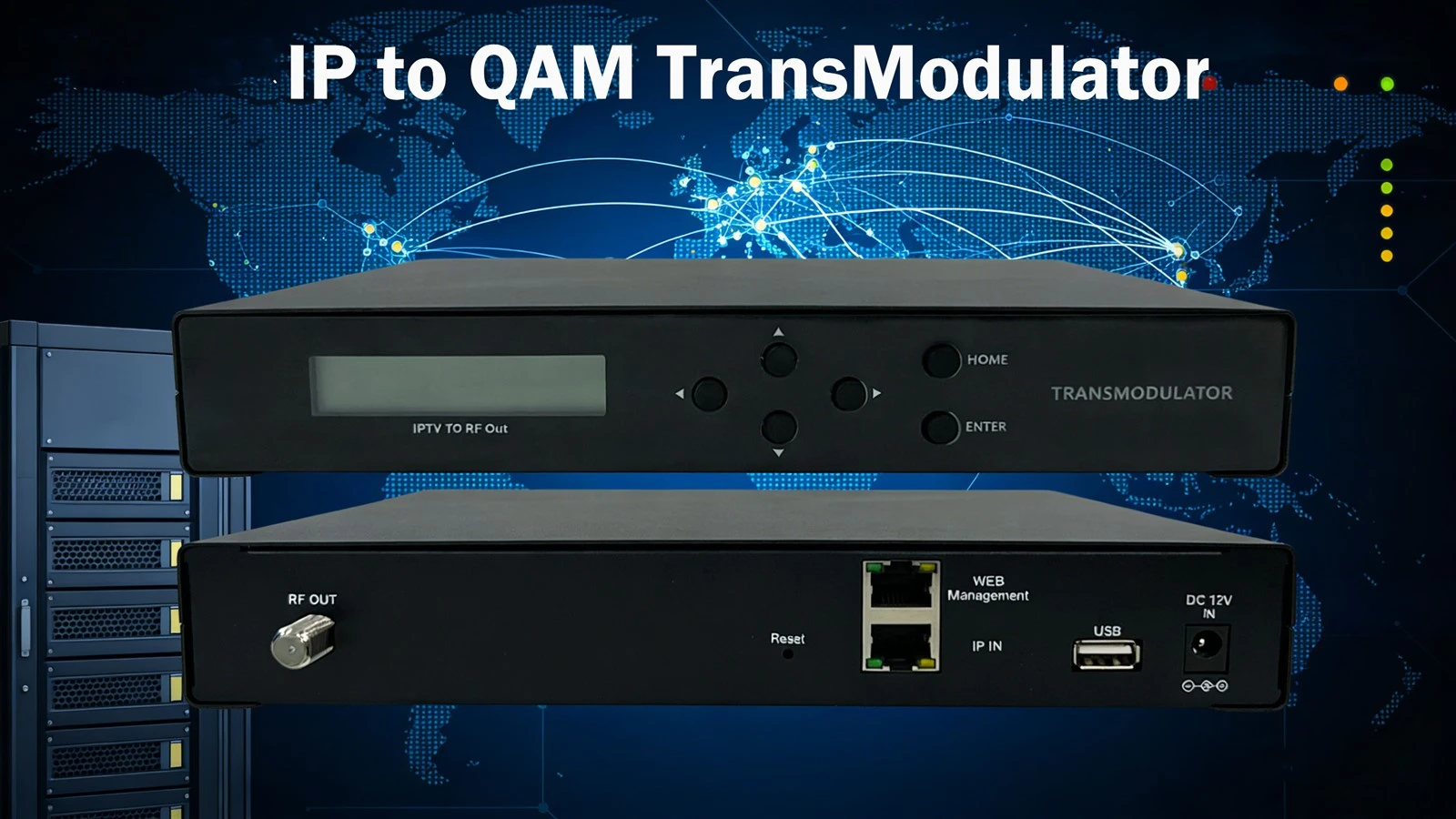

IP to QAM TransModulator (üldtuntud kui IPQAM või EQAM) leiab rakenduse sellistes seadetes nagu kaubanduskeskused ja koosolekuruumid. Selle põhiülesanne on ületada lõhe kaasaegse IP{1}}põhise voogesitusmeedia ja traditsiooniliste raadiosageduslike (RF) kaabeltelevisioonivõrkude vahel. See võimaldab edastada kõrglahutusega digitaalset sisu, ilma et oleks vaja olemasolevaid terminali kuvaseadmeid välja vahetada.

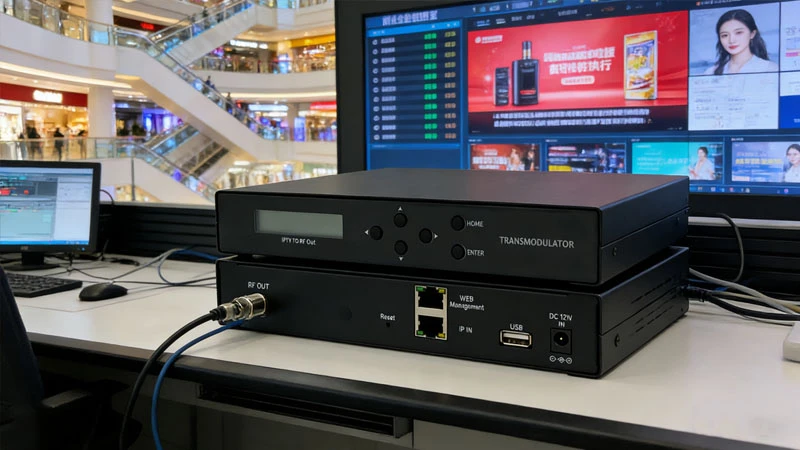

Kaubanduskeskused / Ärikinnisvara

Tüüpiline rakenduslahendus: teisendage reklaamreklaamid, navigatsiooniteave ja otsesaadete vood IP-võrgust QAM-i RF-signaalideks ning levitage neid olemasoleva koaksiaalkaablisüsteemi kaudu igal korrusel ja erinevates kauplustes olevatele teleritele.

Kasutage olemasolevat kaabeldust: kõrvaldab vajaduse juhtmestiku ümberpaigutamise järele, võimendades otseselt laialt levinud koaksiaalkaablivõrku, vähendades oluliselt moderniseerimiskulusid ja projekti keerukust.
Tsentraliseeritud ja stabiilne levitamine: võimaldab programmide ühtset, stabiilset ja kvaliteetset-kvaliteetset-edastuslaadi-jaotamist kesksest seadmeruumist sadadesse või tuhandetesse teleterminalidesse, mille tulemuseks on kõrge haldustõhusus.
Kaitske investeeringuid: võimaldab suurel hulgal kaubanduskeskuse standardteleritel või professionaalsetel kuvariseadmetel, mis toetavad ainult RF-sisendit, vastu võtta kõrglahutusega IP-allika sisu, pikendades sellega seadmete eluiga.

2 IP HD Streams Over A Single QAM

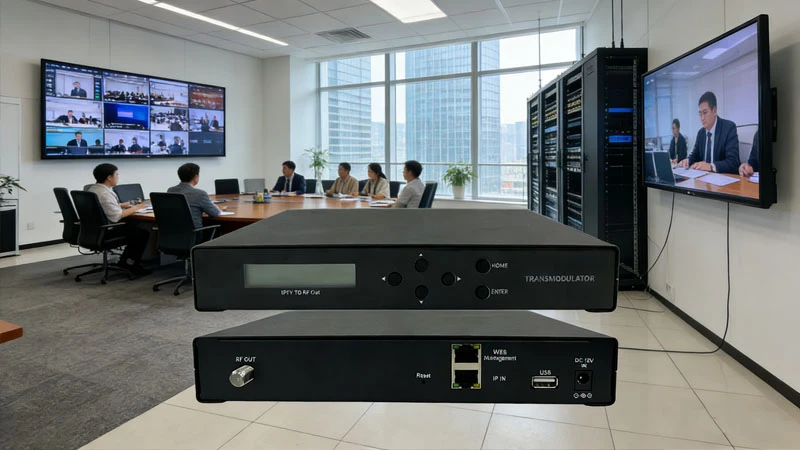

Konverentsiruumid / videokonverentsid

Hübriidvõrgu videokonverentsi allavooluedastus: "IP+HFC" arhitektuuril põhinevas konverentsisüsteemis vastutab IPQAM serveripoolsete konverentside heli- ja videovoogude moduleerimise eest RF-signaalideks, mis seejärel edastatakse kaabeltelevisiooni võrgu kaudu allavoolu iga konverentsiruumi lõppseadmetesse.

Kriitilise teenusekvaliteedi garantii: HFC-võrk pakub sõltumatut, stabiilset ja suure{0}}ribalaiusega levikanalit konverentsivideo allavoolu edastamiseks. See väldib ribalaiuse tüli kontori IP-võrguga, vältides tõhusalt viivitust ja pakettakad, tagades seeläbi konverentsi kvaliteedi.
Võrgu eraldamine ja optimeerimine: võimaldab eraldada heli/video allavoolu (läbi HFC) ja juhtsignaali/andmete ülesvoolu (IP kaudu). See optimeerib võrguliikluse struktuuri ning suurendab süsteemi üldist töökindlust ja mastaapsust.

Spetsifikatsioon

2 IP HD voogu ühe QAM-i kaudu.

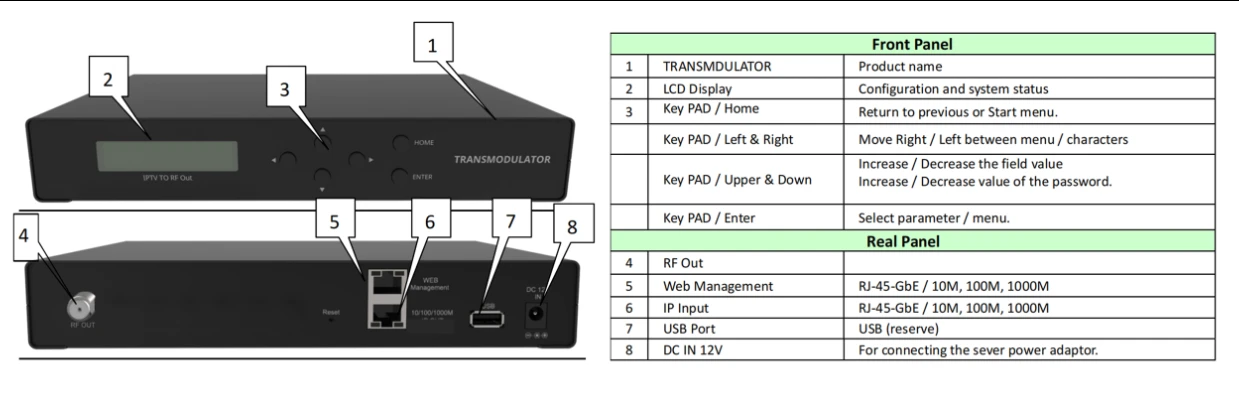

Allika sisend
Ethernet (veebihaldus)	1Gbps, RJ-45
Ethernet (IP-sisend)	1Gbps, RJ-45
USB sisend	USB 2.0 MPEG-4 TS Videoga
Esipaneeli LCD ekraan	2x16 tähemärki
Nupp	Üles, alla, vasakule, paremale, avaleht, sisestus
RF väljund
Tüüp	1 QAM RF väljund, F-tüüpi emane, 75
Kanalite arv	1
RF väljundsagedus	57 -861 MHz
MER	35 dB min.
RF Level Adj	0 dB ~ -30 dB
Summutamise samm	1 dB sammu kohta
Modulatsioon	Standard: QAM (J.83 lisa B)
	Tähtkuju: 256QAM, 64QAM
	Ribalaius: 6 MHz
	Kanali tüüp: STD
Sisend
SPTS	Jah
Vastuvõtuprotokollid	UDP/RTP
Juhtimine / kontroll
Seadistamine	6 kohalikku klahvi esipaneelil
Veebihaldus	RJ-45 Etherneti port
ÜLDINE
Toiteallikas	DC 12V
Keeled	inglise keel
Mõõtmed	235 x 160 x 40 mm
Keskkond tegutsemiseks	Temperatuur: 5 kraadi - 40 kraadi
Keskkond tegutsemiseks	Suhteline õhuniiskus: 80% @ 30 kraadi
*Tehnilisi andmeid võidakse ette teatamata muuta.
