Kirjeldus
CT-SAW860 on täisoleku-heli-/videomodulaator, mis pakub moduleeritud video- ja helisagedusliku RF-kandja väljundit fikseeritud kanalil vahemikus 54 MHz kuni 860MHz.
SAW Filtered Audio Video Modulator aktsepteerib standardse polaarsusega videot 0,7{1}}2,5 Vp-p tasemel videoallikatest, nagu satelliitvastuvõtja, demodulaator, telekaamera, DVD-mängija või videomagnetofon.

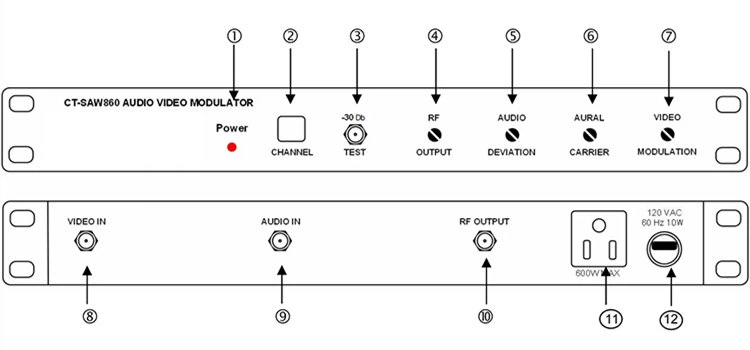

Seade pakub kõrge kvaliteediga video-, värvi- ja helisignaale mis tahes kasutamata kanalil suletud ahelaga MATV, SMATV või CATV süsteemis. Lihtsaks kasutamiseks asuvad kõik taseme juhtnupud esipaneelil.
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|
|
Mudelinumber: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Väljundkanalid |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Väljunditase |
+55 dBmV (minimaalne) |
|
3. Väljundtaseme vahemik |
13 dB |
|
4. A/V kandja suhe |
-7dB kuni -22dB |
|
5. Valeväljund |
-60 dB alla videokandja (@A/V kandja suhe -15 dB, väljundtase: +55dBmV) |
|
6. Sageduse täpsus/stabiilsus |
±5 KHz |
|
7. Väljundtakistus |
75 oomi |
|
8. Väljundi tagastamise kadu |
9 dB |
|
VIDEO |
|
|
1. Video sisendi tase |
0,7 Vp-p minimaalne @87,5% modulatsioon |
|
2. Diferentsiaalvõimendus |
<5% (10 to 90% APL) |
|
3. Diferentsiaalfaas |
<5˚ (10 to 90% APL) |
|
4. Sumin ja müra |
-60 dB @87,5% Modulatsioon |
|
5. Visuaalse kandja ja müra suhe |
60 dB @ 4 MHz BW |
|
6. Sagedusvastus |
±1,7 dB (30 Hz kuni 4,2 MHz) |
|
AUDIO |
|
|
1. Sisendtase |
0,8 Vp-p ±25 KHz hälbe korral |
|
2. Sisendtakistus |
600 oomi tasakaalustamata |
|
3. Eel-Rõhuasetus |
75 µsek |
|
ÜLDINE |
|
|
1. Toite sisendvahemik |
120 VAC, 60 Hz |
|
2. Töötemperatuur |
32 ˚F ~ 122 ˚F |
|
3. Ühendused |
Kõik "F" tüüp |
|
MEHAANILINE |
|
|
1. Mõõtmed |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Kaal |
4,3 naela |
Goodmind Electronics (Shenzhen) Co., Ltd. asutati 1992. aastal registreeritud kapitaliga 18 miljonit USA dollarit. Tema enda tehas asub Shenzhenis ja seal on rohkem kui 1000 töötajat. See on kõrgtehnoloogiline-ettevõte, mis integreerib teadus- ja arendustegevust, tootmist, müüki ja teenindust. Ettevõte on spetsialiseerunud antenni / võrgukommunikatsiooni / Bluetoothi / AV-tarvikute / nutika kodu / autotarvikute professionaalsele tootmisettevõttele. Tehas on vertikaalselt integreeritud. Tehases on plasti töötlemine, metalli stantsimine, tsingi survevalu, SMT, DIP ja montaažikeskus. Ettevõttel on tugev rahaline tugevus, professionaalne uurimis- ja arendusmeeskond, suurepärased tootmisseadmed ja säästlik tootmine ning ettevõte on pühendunud klientidele kvaliteetsete{13}}toodete loomisele.
Mis on SAW Filtered Audio Video Modulator?
SAW Filtered Audio Video Modulator on seade, mida tavaliselt kasutatakse analoogtelevisioonisüsteemides heli- ja videosignaalide edastamiseks. See kasutab Surface Acoustic Wave (SAW) filtrit moduleeritud signaali täpseks kujundamiseks ja filtreerimiseks, tagades vastavuse konkreetsetele sagedusstandarditele ja vähendades häireid.
Kuidas SAW-filter selles kontekstis töötab?
Surface Acoustic Wave (SAW) filter on akustilise laine seade, mis filtreerib ja töötleb elektroonilisi signaale raadiosagedustel. Selles modulaatoris aitab see täpsustada heli-videosignaali sagedusomadusi, tagades selle püsimise määratud sagedusspektris ja minimeerides häireid.
Mis on SAW-filtri eesmärk audio-videomodulaatoris?
Modulaatori SAW-filter on mõeldud moduleeritud signaali kujundamiseks ja filtreerimiseks. See aitab täita teatud sagedusstandardeid, vältida häireid naaberkanalites ja parandada edastatava heli{1}}videosignaali üldist kvaliteeti.
SAW Filtreeritud audio-video modulaator
SAW (Surface Acoustic Wave) filtreeritud heli-videomodulaator on seade, mida kasutatakse analoogtelevisioonisüsteemides heli- ja videosignaalide edastamiseks. See sisaldab SAW-filtrit, mis on akustilise laine seade, mis võimaldab moduleeritud signaali täpselt kujundada ja filtreerida. See aitab tagada vastavust konkreetsetele sagedusstandarditele ja vähendab häireid.
Kas seda tüüpi modulaatorid on digitaalringhäälingule üleminekul endiselt asjakohased?
Seoses laialdase üleminekuga digitaalringhäälingule on traditsioonilised SAW-filtritega analoogheli{0}}videomodulaatorid üha vähem levinud. Digitaalse ringhäälingu süsteemid kasutavad sageli täiustatud modulatsiooni- ja kodeerimistehnikaid.
Kuidas modulaator käsitleb külgnevate kanalite häireid?
SAW-filter aitab vähendada külgnevate kanalite või soovimatute signaalide häireid. See tagab, et moduleeritud signaal jääb eraldatud sagedusvahemikku, minimeerides häirete riski.
KKK
K: Kas SAW Filtered Audio Video Modulator saab hakkama mitme kanaliga?
V: Jah, olenevalt selle disainist ja spetsifikatsioonidest suudab modulaator käsitleda mitut kanalit. Oluline on kontrollida seadme võimalusi ja tagada vastavus piirkondlikele ringhäälingustandarditele.
K: Kuidas tagada ühilduvus piirkondlike ringhäälingustandarditega?
V: Oluline on konsulteerida tootjate või tarnijatega tagamaks, et SAW Filtered Audio Video Modulator vastab teie piirkonna konkreetsetele ringhäälingustandarditele ja eeskirjadele.
K: Kas seda tüüpi seadmete hooldust ja uuendamist toetatakse pidevalt?
V: Kuna analoogringhäälingusüsteemid lõpetatakse järk-järgult, võib traditsiooniliste analoogmodulaatorite hoolduse ja uuendamise tugi muutuda piiratuks. Pikaajalise-elujõulisuse tagamiseks kaaluge üleminekut digitaalsetele lahendustele.
