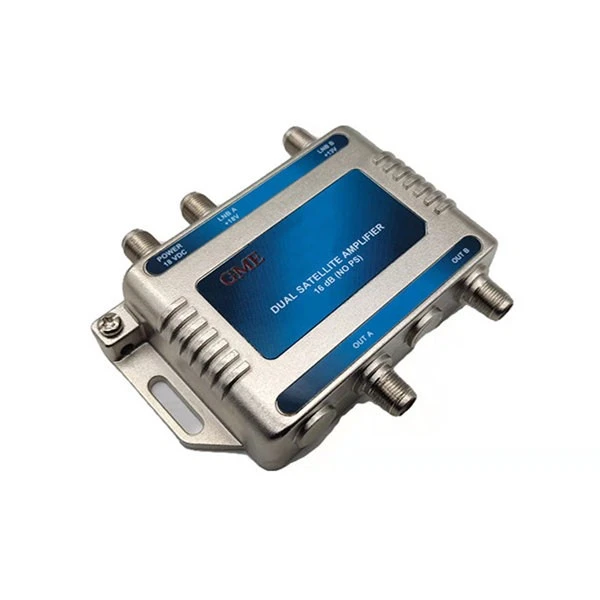

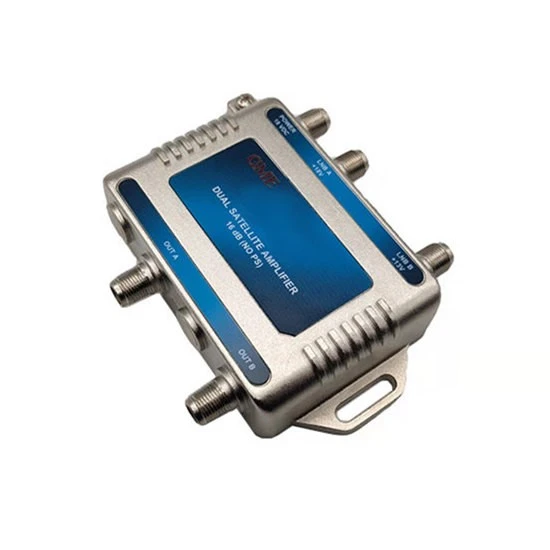

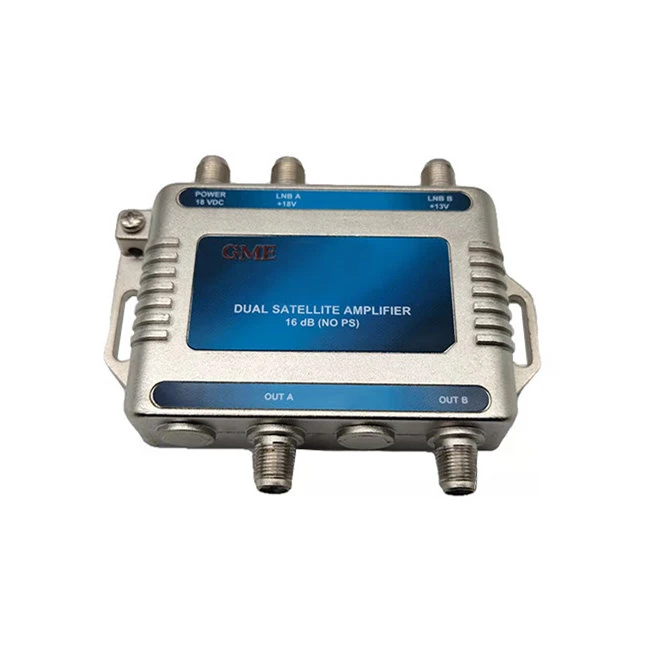

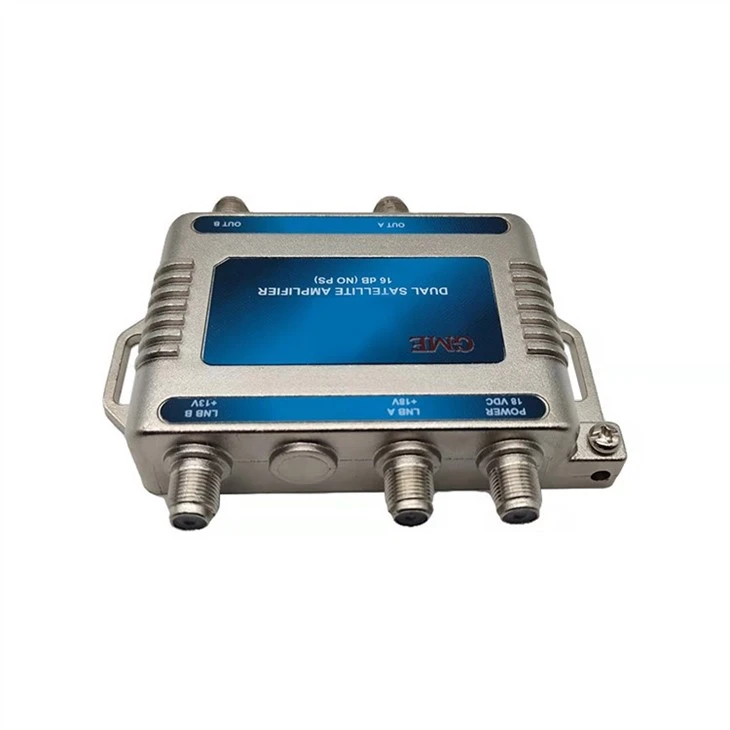

Kahe satelliit-I võimendi

Details

Kahe satelliidi võimendi, DBS 950 kuni 2150 MHz signaalid LNB-dest või lülititest vajavad võimendust kaugematele vastuvõtjatele.

Category

Võimendi

Share to

Send Inquiry

Kirjeldus

Kahe satelliidi võimendi, DBS 950 kuni 2150 MHz signaalid LNB-dest või lülititest vajavad võimendust kaugematele vastuvõtjatele.

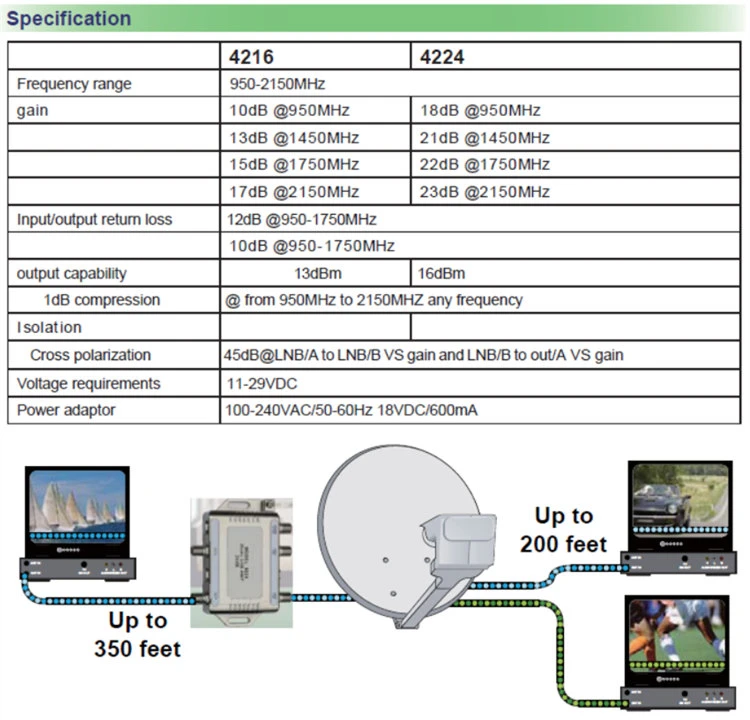

Spetsifikatsioon

Päritolukoht: Guangdong, Hiina
Mudelinumber: GDAMP-025 (4216)
ITEM	TÜÜPILINE	QC LIMIT	KATSETINGIMUSED
1. PASSABÄND			950 ~ 2150 MHz
2. KASUTAMINE	10 dB	9 dB MIN	950 MHz
	12 dB	10 dB MIN	1200 MHz sagedusel
	13 dB	11 dB MIN	1450 MHz sagedusel
	15 dB	12 dB MIN	1750 MHz sagedusel
	17 dB	15 dB MIN	2150 MHz sagedusel
3. TAGASTUSE KADU (SISEND)	- 14 dB	-12 dB MIN	950-1750 MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150 MHz
(VÄLJUND)	- 15dB	- 12 dB MIN	950-1750 MHz
	- 12 dB	- 10 dB MIN	1751 ~ 2150 MHz
4. ERALDAMINE (LNB/A TO LNB/B)	- 45 dB	- 40 dB MIN	950-1750 MHz
	- 42 dB	- 38 dB MIN	1751 ~ 2150 MHz
(VÄLJAS VÄLJA)	- 47 dB	- 40 dB MIN	950-1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150 MHz
(RISTPOLARISATSIOON: LNB/A OUTB VS GAIN JA LNB/B OUTB VS GAIN)	- 47 dB	- 43 dB MIN	950-1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150 MHz
5. VÄLJASTUSVÕIME	13 dBm	10 dBm MIN	1dB KOMPRESSIOON
		950 MHz KUNI 2150 MHz MIS TAHES SAGEDUSEGA
6. MÜRAFIGURS	7,2 dB	8,5 dBMAX	950-2150 MHz
7. LNB VÄLJUNDIPINGE		LNB A: +18VDC LNB B: +13VDC	ADAPTERIS
8. JOOKSE TARBIMINE	150 mA	130-185mA	18,0 V alalisvoolul, ilma LNB vooluta.
9. ÜHENDUS		F TÜÜP NAINE	KÕIK PORT
10. impedants		75 OHM	KÕIK PORT
