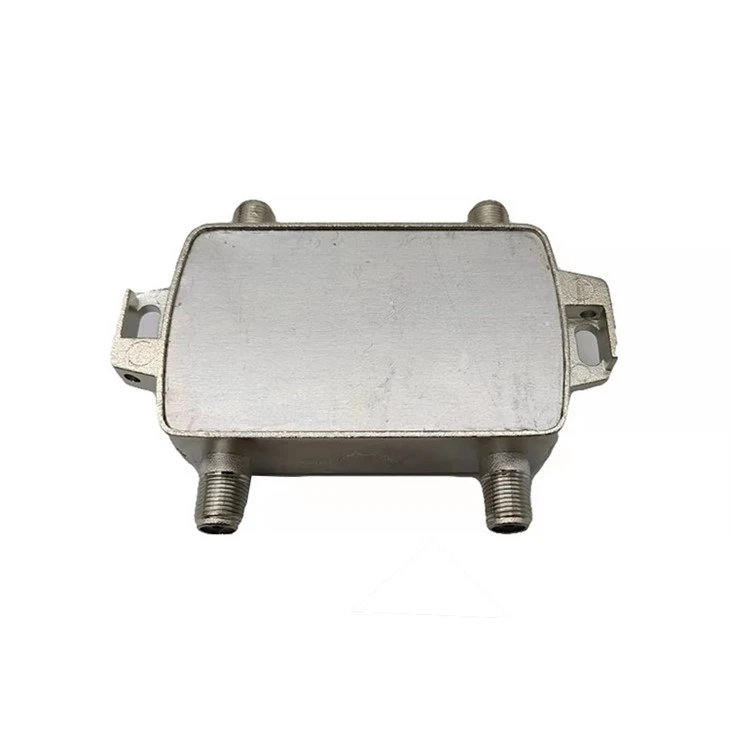

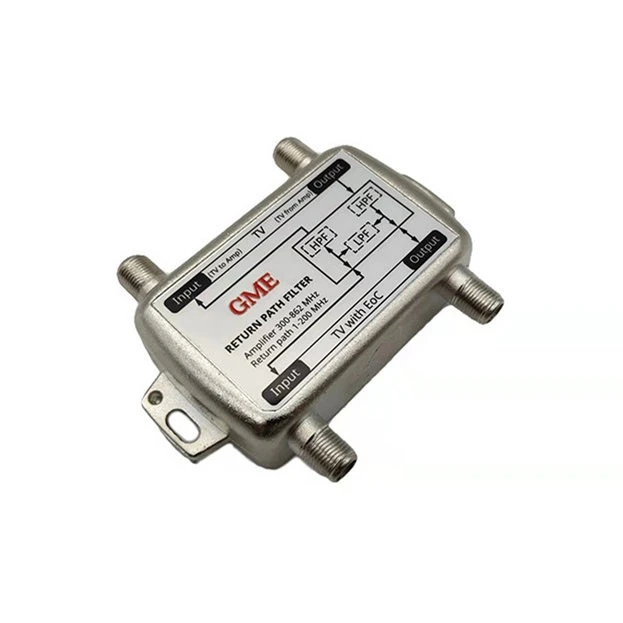

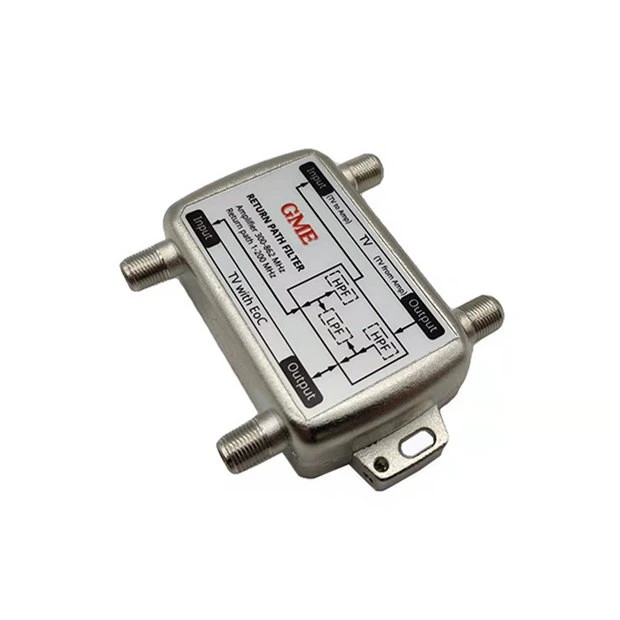

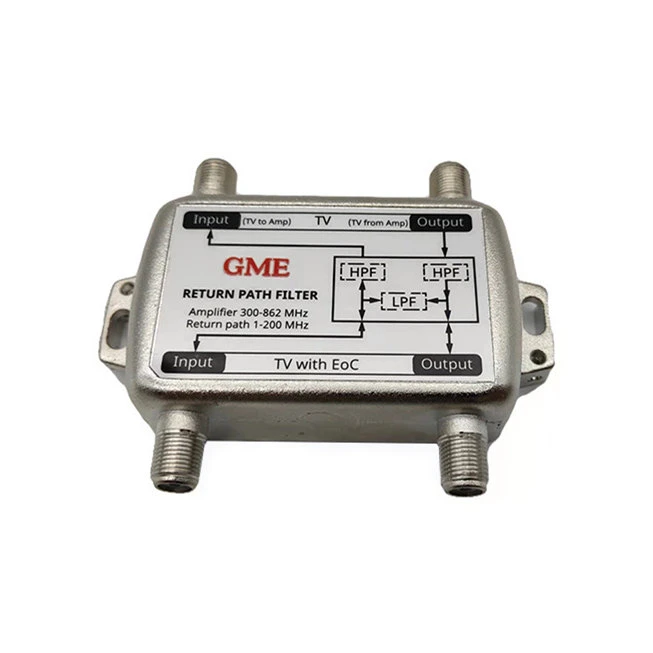

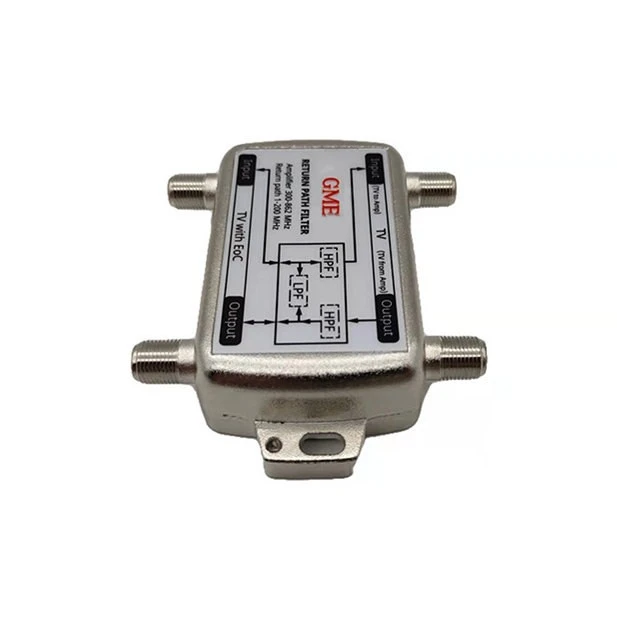

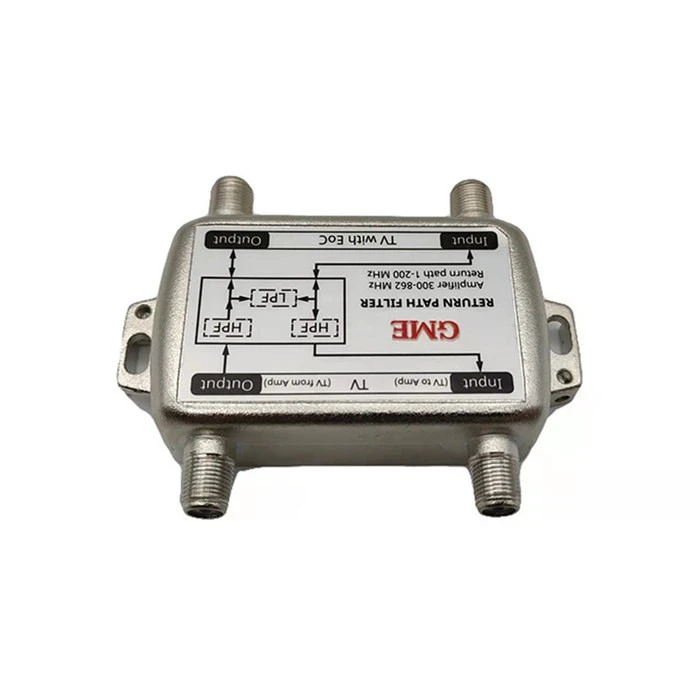

Kirjeldus
Tagastustee filtrit kasutatakse võimendite möödaviimiseks tavalises koaksiaaltelevisioonivõrgus EoC andmesagedusel. See võimaldab andmetel olla tagasiteed ja telesignaali võimendada.
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|||
|
Mudelinumber: GDF-002 (GRPF-200) |
|||
|
ITEM |
TÜÜPILINE |
QC LIMIT |
KATSETINGIMUSED |
|
Sagedusvahemik |
|||
|
|
|
1-200 MHz |
Tagasitee |
|
|
|
300-862 MHz |
Võimendi |
|
Sisestamise kaotus |
|||
|
IN (TV+EoC) kuni OUT (TV+EoC) |
-1,5 dB |
-2,0 dB max |
1-200 MHz |
|
IN (TV+EoC) kuni IN (TV kuni amp)& |
-1,5 dB |
-2,0 dB max |
300-862 MHz |
|
Väljund (TV+EoC) väljundini (TV võimendist) |
|||
|
Isolatsioon |
|||
|
IN (TV kuni amp) kuni väljund (TV amprist) |
-37 dB |
-32dB min |
1-5 MHz |
|
|
-50 dB |
-48dB min |
6-200 MHz |
|
|
-60 dB |
-50dB min |
300-862 MHz |
|
Tagasilükkamine |
|||
|
IN (TV+EoC) kuni OUT (TV+EoC) |
-60 dB |
-50dB min |
300-862 MHz |
|
IN (TV+EoC) kuni IN (TV kuni amp) & |
-37 dB |
-32dB min |
1-5 MHz |
|
Väljund (TV+EoC) väljundini (TV võimendist) |
-50 dB |
-48dB min |
6-200 MHz |
|
Tagastamise kaotus |
|||
|
|
-16 dB |
-14dB min |
5-200 MHz |
|
|
-17 dB |
-15dB min |
300-862 MHz |
|
DC pass |
|
Jah |
IN (TV+EoC) kuni IN (TV kuni amp) & |
|
|
Väljund (TV+EoC) väljundini (TV võimendist) |
||
|
Töötemperatuur |
|
-10-+40 kraadi |
|
|
Säilitustemperatuur |
|
-20-+70 kraadi |
|
|
Ühendus |
|
F-tüüpi naine |
Kõik pordid |
|
Takistus |
|
75 oomi |
|
Ettevõtte profiil

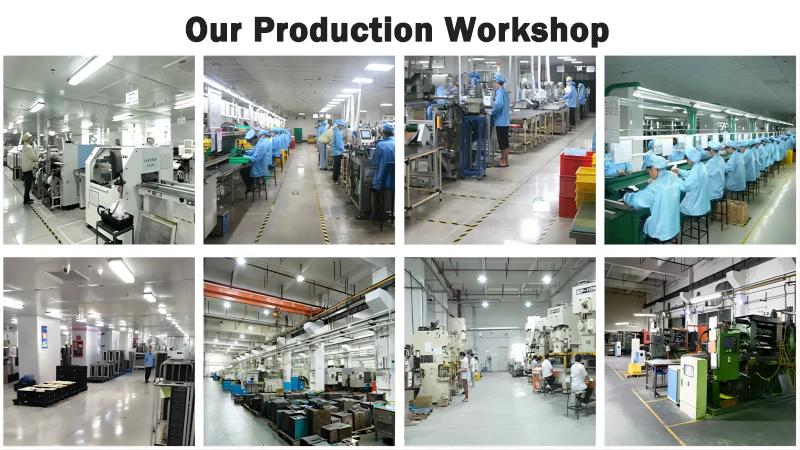

Goodmind Electronics (Shenzhen) Co., Ltd. asutati 1992. aastal registreeritud kapitaliga 18 miljonit USA dollarit. Tema enda tehas asub Shenzhenis ja seal on rohkem kui 1000 töötajat. See on kõrgtehnoloogiline-ettevõte, mis integreerib teadus- ja arendustegevust, tootmist, müüki ja teenindust. Ettevõte on spetsialiseerunud antenni / võrgukommunikatsiooni / Bluetoothi / AV-tarvikute / nutika kodu / autotarvikute professionaalsele tootmisettevõttele. Tehas on vertikaalselt integreeritud. Tehases on plasti töötlemine, metalli stantsimine, tsingi survevalu, SMT, DIP ja montaažikeskus. Ettevõttel on tugev rahaline tugevus, professionaalne uurimis- ja arendusmeeskond, suurepärased tootmisseadmed ja säästlik tootmine ning ettevõte on pühendunud klientidele kvaliteetsete{13}}toodete loomisele.
Mis on tagasisõidutee filter?
RF-sidesüsteemides on tagasiteefilter komponent, mis on loodud selleks, et filtreerida välja soovimatud signaalid või müra, mis võivad häirida süsteemi nõuetekohast tööd. See aitab tagada, et seadmest või süsteemist teise asukohta edastatavad signaalid on häirete- ja müravabad, säilitades side terviklikkuse.
Kuidas tagasisõidutee filter töötab?
Tagastustee filtrid kasutavad teatud sageduste või sagedusvahemike valikuliseks nõrgendamiseks tavaliselt erinevaid tehnikaid, nagu passiivne LC (induktor-kondensaator) filtreerimine, aktiivne filtreerimine või digitaalne signaalitöötlus. Blokeerides soovimatud signaalid, võimaldades samal ajal soovitud signaalidel läbida, aitavad tagasitee filtrid parandada signaali-/-müra suhet ja parandada süsteemi üldist jõudlust.
Kus tagasitee filtreid kasutatakse?
Tagasitee filtrid leiavad rakendusi erinevates RF-sidesüsteemides, sealhulgas kaabeltelevisiooni (CATV) võrkudes, satelliitsidesüsteemides, Interneti lairibavõrkudes ja traadita sidesüsteemides. Neid kasutatakse sageli saatja{1}}vastuvõtja seadistustes, kus signaalide puhta tagastustee säilitamine on usaldusväärse side jaoks ülioluline.
KKK
K: Millised on tagasisaatmistee filtrite kasutamise eelised?
V: Soovimatuid häireid ja müra välja filtreerides aitavad tagasitee filtrid parandada signaali kvaliteeti, vähendada signaali halvenemist ning suurendada raadiosageduslike sidesüsteemide üldist jõudlust ja töökindlust. Samuti võivad need aidata minimeerida elektromagnetilisi häireid (EMI) ja tagada vastavus regulatiivsetele standarditele.
K: Kuidas valida oma rakenduse jaoks õige tagastustee filter?
V: Võtke arvesse selliseid tegureid nagu töö sagedusvahemik, soovimatute signaalide soovitud sumbumise tase, sisend- ja väljundtakistuse sobitamise nõuded ja kõik konkreetsed keskkonna- või regulatiivsed kaalutlused. Konsulteerimine raadiosageduslike inseneriekspertidega või süsteemi spetsifikatsioonidele viitamine võib aidata sobiva tagasivoolufiltri valimisel.
K: Kas on erinevat tüüpi tagastustee filtreid?
V: Jah, tagasivoolufiltrid on erinevat tüüpi ja konfiguratsiooniga, sealhulgas passiivfiltrid, aktiivsed filtrid, pinnale paigaldatavad filtrid, koaksiaalfiltrid ja integreeritud filtrimoodulid. Filtri tüübi valik sõltub rakenduse spetsiifilistest nõuetest ja piirangutest.
K: Millised on mõned levinumad väljakutsed, mis on tagastustee filtritega seotud?
V. Levinud väljakutsed hõlmavad kompromisse{0}}filtri jõudluse (summutus, sisestuskadu) ja muude süsteemiparameetrite, nagu suurus, hind ja energiatarve, vahel. Tõhusate tagasivoolufiltrite kujundamine võib hõlmata ka selliste probleemide lahendamist nagu impedantsi sobitamine, pääsuriba pulsatsioon ja mittelineaarsed moonutused.
K: Kas tagastustee filtritele kehtivad hooldusnõuded?
V: Tagastustee filtrid ei vaja tavaliselt regulaarset hooldust. Siiski võib osutuda vajalikuks perioodiline ülevaatus, et tagada filtri nõuetekohane toimimine ja tuvastada kahjustuste või halvenemise märke, mis võivad selle toimimist mõjutada. Sellistel juhtudel võib olla vajalik asendamine või remont.
