Kirjeldus

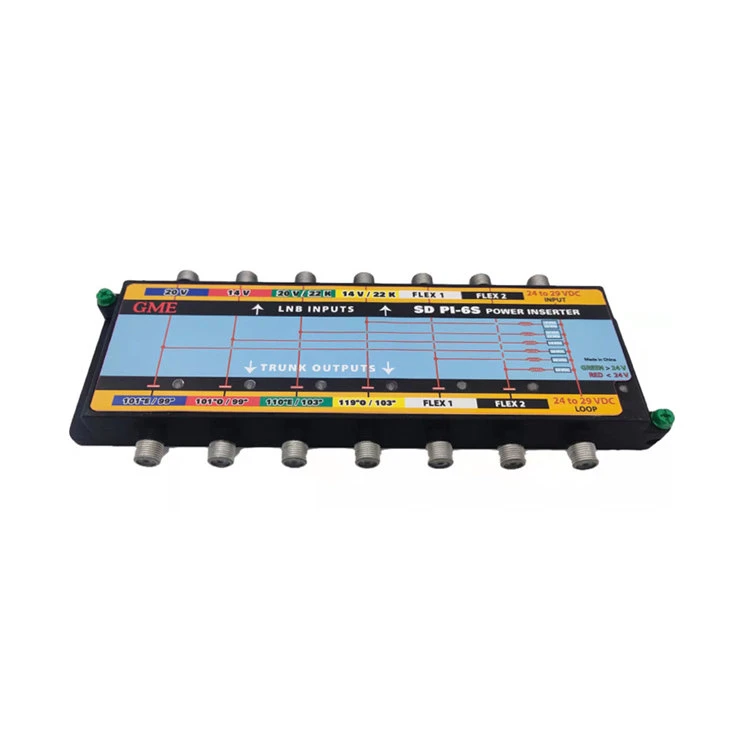

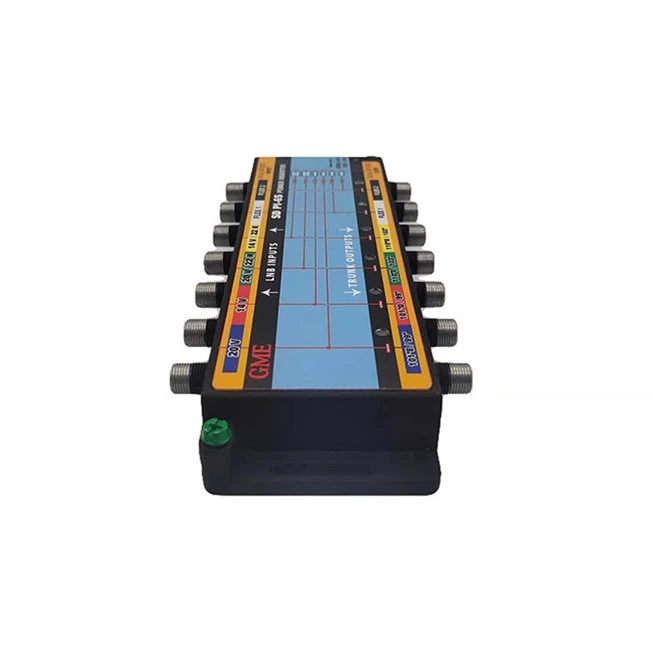

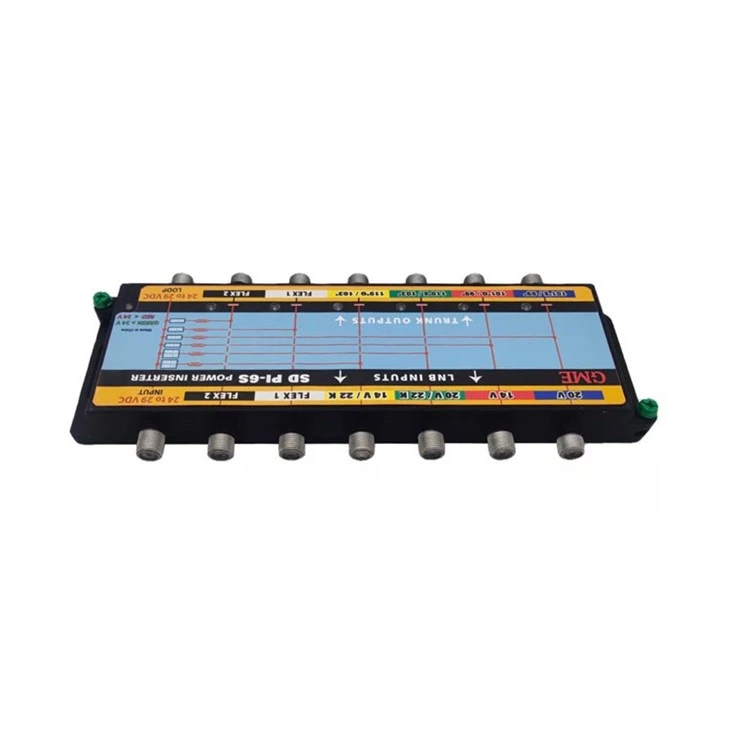

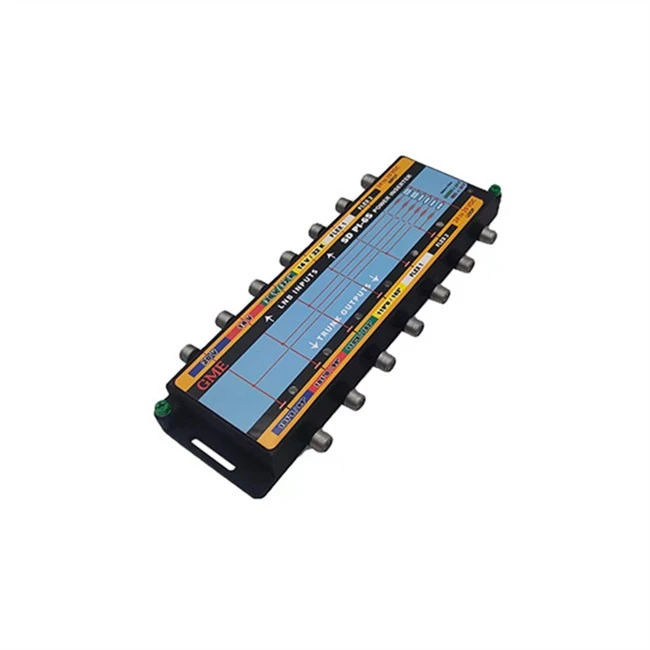

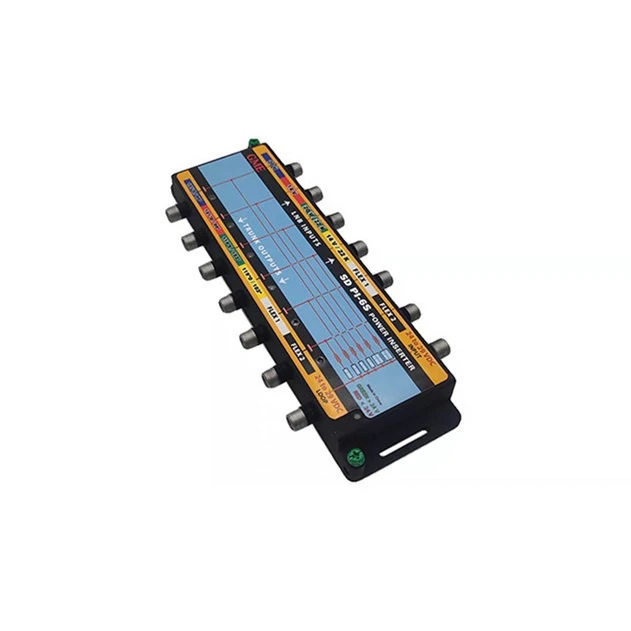

DirecTV satelliidi toiteploki polaarsuskapp
Mudel SDPI6S toidab DIRECTV SL5 LNB-d, polaarsus lukustab neli taldri väljundit ja annab kaks 20 V väljundit DTV66E taldri 95º LNB toiteks ja võimaliku tulevase polaarsusega. Liinitoitega võimendid võivad saada toite võimsuse lisajast. Lühisekaitsega toitetrafost on saadaval kokku kaks amprit alalisvoolu.
Olukord
Mitme lüliti jaoks on vaja signaale DIRECTV® (4) polaarsusega SLSP-F SlimLine® taldrikult, millel on SL5 LNB, DTV66E 95º plaat ja võimalik 6. polaarsus.
Lahendus
Mudel SD PI-6S toidab DIRECTV® SL5 LNB-d, polaarsus lukustab neli taldri väljundit ja annab 20 V FLEX1 ja 13 V FLEX2 sisenditel, et toita DTV66E taldrikul või muudel LNB-del 95º LNB.
Omadused
◆ DIRECTV SL5 Ka/Ku ribalaius 250 kuni 2150 MHz

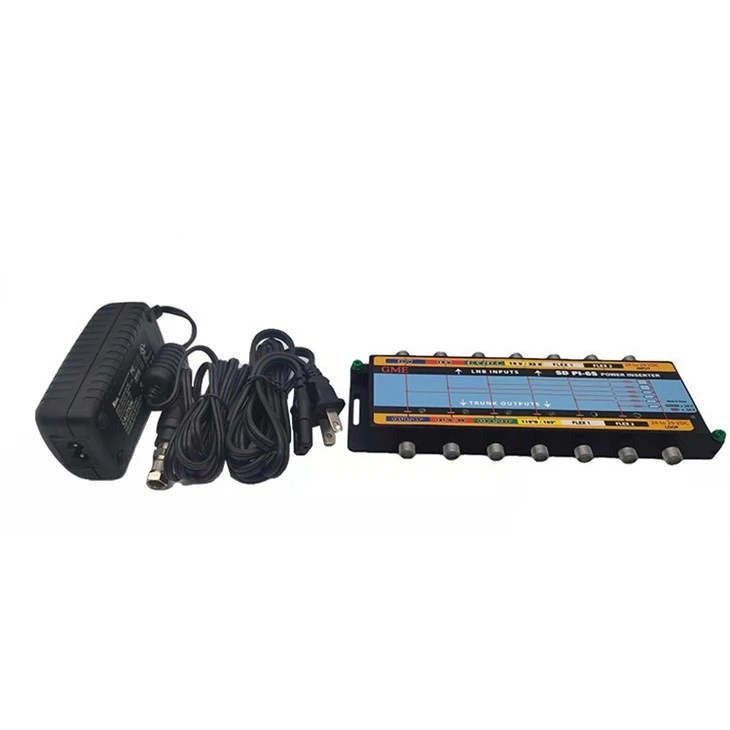

◆ Toiteallikaks on PI-29 või PS242000A toiteadapterid
◆ Võimaldab SL5, SL3 ja Worldview LNB-sid
◆ Kompaktne ümbris: 1-tolline SCTE Indoor F Spacing
◆ PUNASE / ROHELINE sisseehitatud pingetaseme mõõtur
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|||
|
Mudelinumber: GDINS-001 (SD PI-6S) |
|||
|
ITEM |
TÜÜPILINE |
QCLIMIT |
KATSETINGIMUSED |
|
FREQ. VAHEND |
|
|
250-2150 MHz |
|
SISESTAMISE KADU |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
ISOLATSIOON |
|||
|
SADAMA VAHEL |
-40 dB |
-35dB MIN |
250-2150 MHz |
|
TAGASTUSKAHJU |
|
|
|
|
SISEND/VÄLJUND |
-12 dB |
-10dB MIN |
250-2150 MHz |
|
ALalisvoolutoite SISENDID |
|||
|
PORT nr 1 (20 V 101 kraadi ja 99 kraadi) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT #2 (14 V 101 kraadi ja 99 kraadi) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT nr 3 (22KHz ja 20V 110 kraadi ja 103 kraadi) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT #4 (22KHz ja 14V 119 kraadi ja 103 kraadi) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT nr 5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT nr 6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz SIGNAALI OMADUSED |
|||
|
FREQ |
|
22±4KHz |
|
|
TÖÖTSÜKKEL |
|
±50﹪ |
＜ 24,0 VDC |
|
TASE |
|
400 mVp-p MIN |
＞ 24,0 VDC |
|
POWER LED VÄRV |
|
PUNANE |
|
|
VASTAB: |
|
ROHELINE |
|
|
TOITE LÜLITAMINE |
|
24V-29VDC |
TOITE LÜLITAMINE |
|
SISEND |
|
100-240VAC / 50/60Hz |
KÕIK SADAMAD |
|
VÄLJUND |
|
24VDC/2,08A |
KÕIK SADAMAD |
|
impedants |
|
75 OHM |
(6) SCTE INDOOR F |
|
ÜHENDUS |
|
"F" TÜÜP NAINE |
|
|
SISEND/VÄLJANDUSPORTIDE ARV |
|
|
|
Ettevõtte profiil

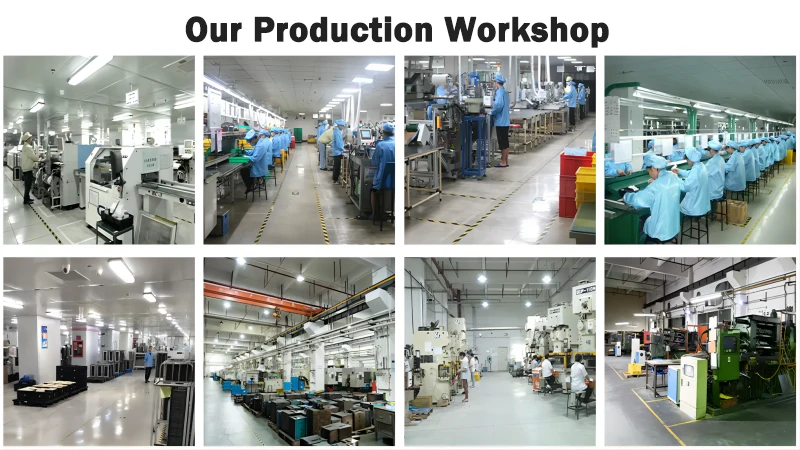

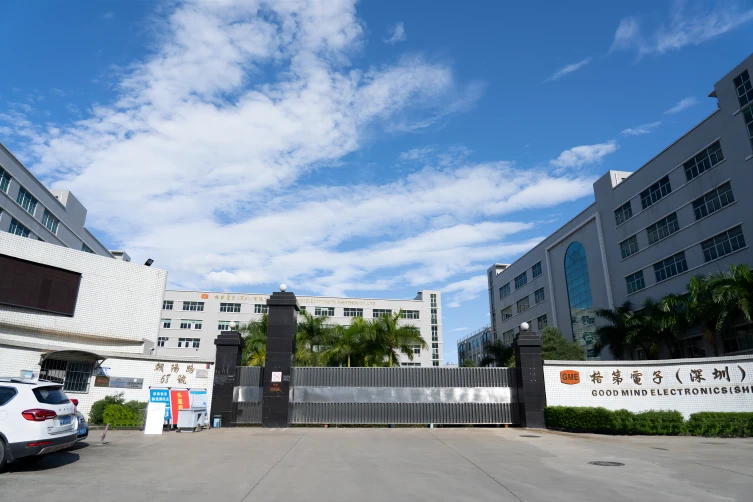

Goodmind Electronics (Shenzhen) Co., Ltd. asutati 1992. aastal registreeritud kapitaliga 18 miljonit USA dollarit. Tema enda tehas asub Shenzhenis ja seal on rohkem kui 1000 töötajat. See on kõrgtehnoloogiline-ettevõte, mis integreerib teadus- ja arendustegevust, tootmist, müüki ja teenindust. Ettevõte on spetsialiseerunud antenni / võrgukommunikatsiooni / Bluetoothi / AV-tarvikute / nutika kodu / autotarvikute professionaalsele tootmisettevõttele. Tehas on vertikaalselt integreeritud. Tehases on plasti töötlemine, metalli stantsimine, tsingi survevalu, SMT, DIP ja montaažikeskus. Ettevõttel on tugev rahaline tugevus, professionaalne uurimis- ja arendusmeeskond, suurepärased tootmisseadmed ja säästlik tootmine ning ettevõte on pühendunud klientidele kvaliteetsete{13}}toodete loomisele.
Kuidas Satellite Power Inserter töötab?
Satellite Power Inserter on ühendatud satelliitvastuvõtja ja satelliitantenni vahel. See saab koaksiaalkaabli kaudu toidet satelliidivastuvõtjalt ja seejärel saadab selle toite sama kaabli kaudu LNB-sse. See võimsus on LNB jaoks hädavajalik, et võimendada ja teisendada vastuvõetud satelliidisignaale vastuvõtja jaoks kasutatavasse vormi.
Mis on satelliidi toitesisestaja eesmärk?
Satelliidi toitesisestaja peamine eesmärk on anda LNB-le toide, mis on selle tööks vajalik. Ilma sisestusseadme toiteta ei suudaks LNB satelliitantennilt vastuvõetud nõrku signaale võimendada.
Kuidas installida satelliittoite lisaseadet?
Satelliidi toiteploki paigaldamine on tavaliselt lihtne. Kõigepealt ühendage koaksiaalkaabel satelliidivastuvõtja küljest lahti. Seejärel ühendage koaksiaalkaabli üks ots sisestusseadme sisendpordiga ja teine ots sisestusseadme väljundpordiga, millel on silt "LNB-le" või muule sarnasele. Lõpuks ühendage toiteploki toiteplokk pistikupessa ja veenduge, et toitesisestaja saaks toiteallika.
KKK
K: Kas ma saan oma satelliidisüsteemiga kasutada mis tahes satelliittoite lisajat?
V: Oluline on kasutada satelliidi toitesisestajat, mis ühildub teie satelliidisüsteemi ja LNB-ga. Veenduge, et sisestusseade annaks teie LNB jaoks õige pinge ja voolu, kuna mitteühilduva sisestusseadme kasutamine võib LNB-d kahjustada või põhjustada signaali halva kvaliteedi.
K: Kas satelliidi toiteplokki saab kasutada õues?
V: Kuigi satelliidi toiteplokid on tavaliselt mõeldud kasutamiseks siseruumides, on saadaval ka ilmastikukindlad mudelid, mida saab kasutada ka väljas. Kui peate paigaldama sisestusseadme õue, kasutage ilmastikukindlat korpust või katet, et kaitsta seda elementide eest ja vältida veekahjustusi.
K: Kust ma saan osta satelliidi toiteploki?
V: Satelliidi toitesisestajaid on võimalik osta erinevatelt elektroonikamüüjatelt, veebipoodidelt ja satelliidiseadmete tarnijatelt. Valige kindlasti hea mainega müüja ja veenduge enne ostu sooritamist, et sisestaja ühildub teie satelliidisüsteemiga.
