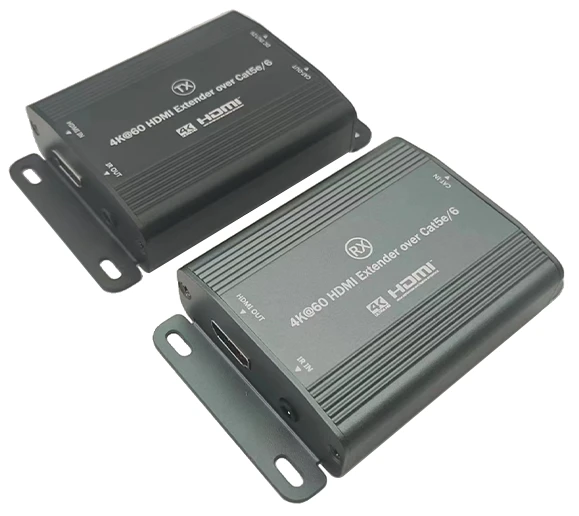

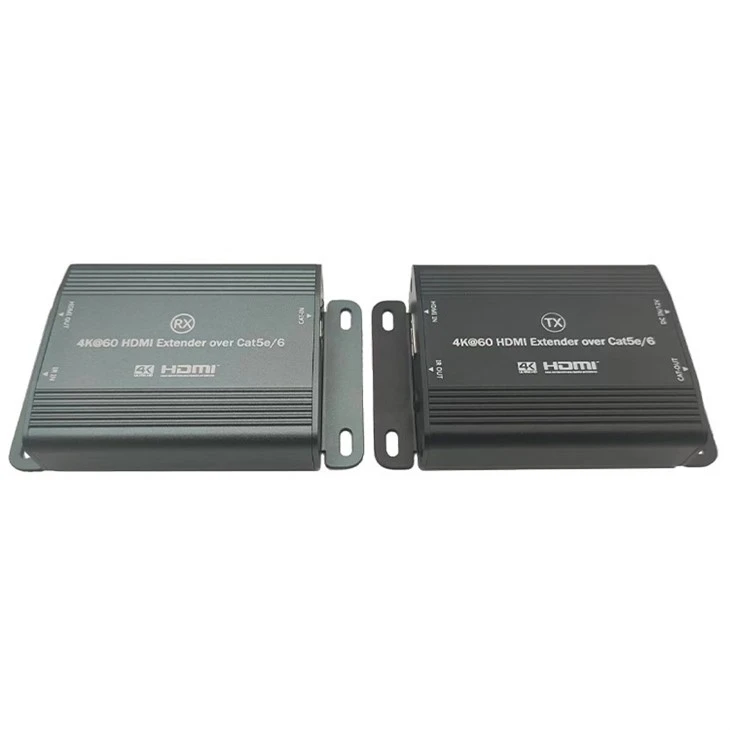

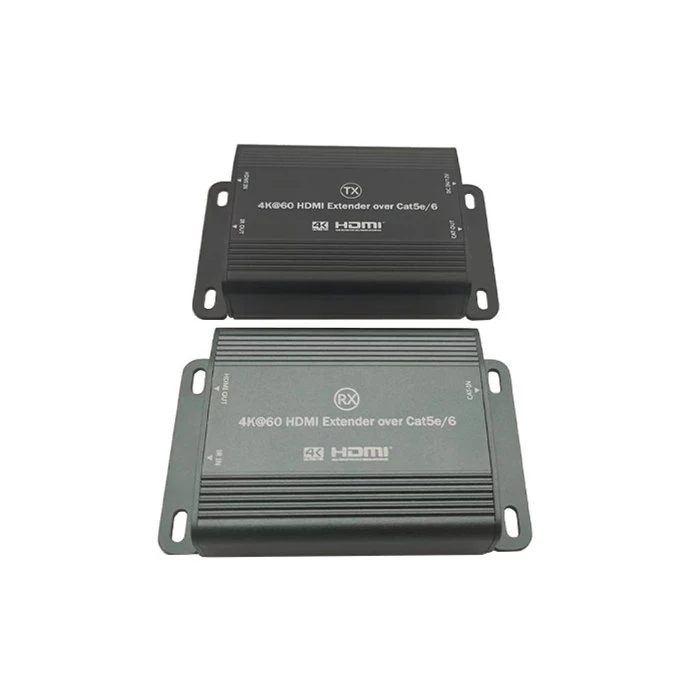

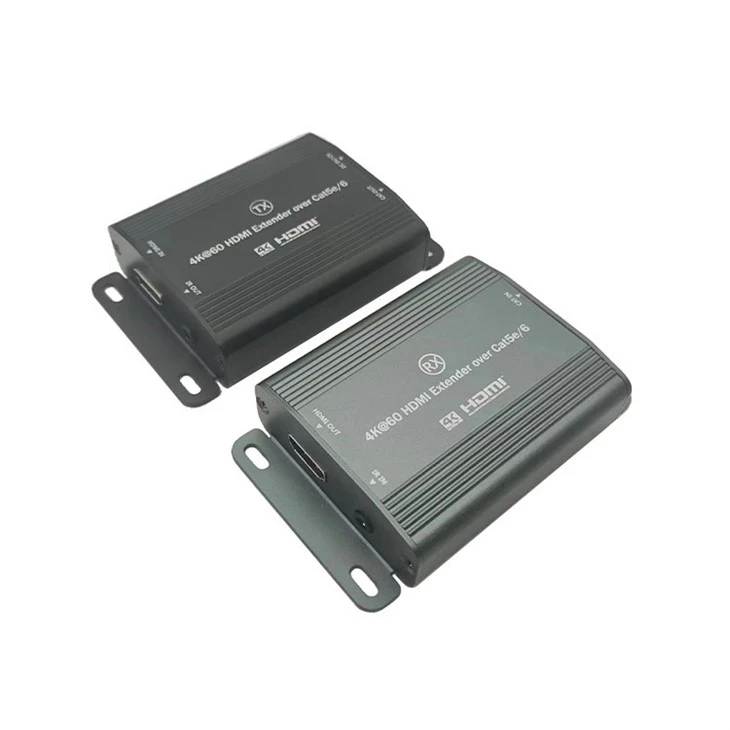

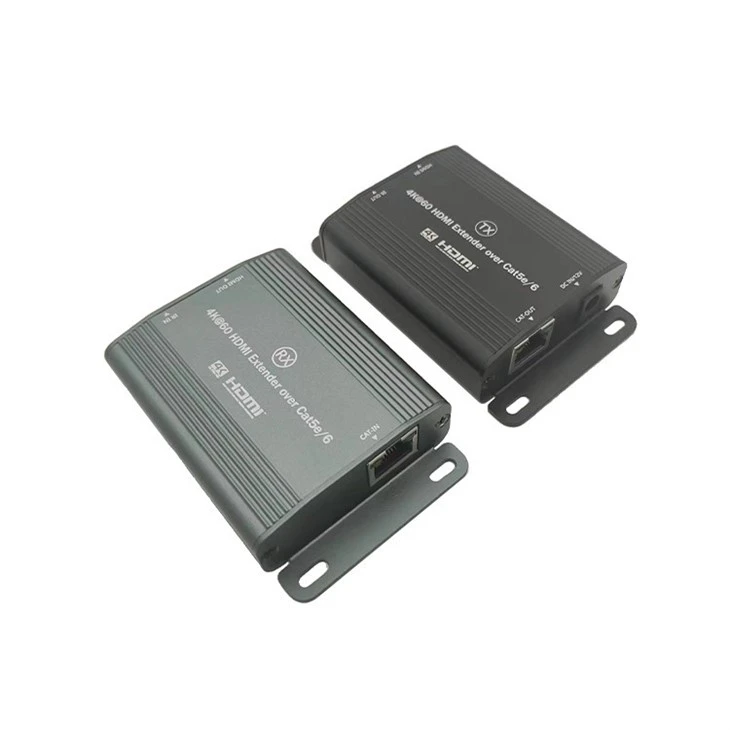

4k 60hz HDMI-pikendus

See toode koosneb saatjast (TX) ja vastuvõtjast (RX), kasutab edastuskandjana võrgukaablit ja kasutab uusimat võimenduslaiendustehnoloogiat. Saatja ja vastuvõtja saavad edastada ühe võrgukaabli kaudu ja ühilduvad CAT5e/6 võrgukaablitega. Kõrglahutusega signaale saab CAT5e kaudu pikendada kuni 100 meetrini ja üli{7}}kõrglahutusega-signaale CAT6 kaudu kuni 70 meetrini ilma latentsuseta. Toode toetab infrapuna tagastusfunktsiooni, muutes kaugjuhtimispuldi mugavaks. Sellel on ka võrgukaablite isereguleeruv{13}võimalus, mis reguleerib automaatselt eraldusvõimet optimaalsete efektide saavutamiseks, muutes selle kasutamise lihtsaks ja mugavaks. See 4k 60 Hz HDMI-pikendus sobib videokonverentsideks, multimeediumispordibaarideks, multimeediaõppeks, digitaalseks reklaamiks, avalikele teadetetahvlitele ja muule.

1. Cat6 võrgukaablit kasutades saab üli-kõrglahutusega-laia edastuskaugust pikendada kuni 100 meetrini.

2. Suure-jõudlusega kiip toetab suurepäraselt madalat latentsust ja väljastab 4K60Hz üli-kõrglahutusega-heli ja videot sünkroonselt, sujuvate ja selgete kujutiste ning stabiilsete signaalidega.

3. Ilusal alumiiniumisulamist korpusel on üli-kõrge soojuseraldusvõime, müravaba, kerge kaal ning seinale kinnitatav-, mis muudab selle kompaktseks ja vastupidavaks.

4. See 4k 60 Hz HDMI-laiend Ühendage ja mängige ilma draivereid installimata, mis muudab sisekujunduse sobitamise lihtsaks, suure varjatuse ja hõlpsa paigaldamisega.

◆ Laiendage HDMI-edastust Cat6 kaudu kuni 70 meetrini.

◆ Ultra HD: toetab video eraldusvõimet kuni 4K@60Hz.

◆ Unibody alumiiniumsulam tagab tõhusa soojuseralduse kogu kasutusaja jooksul.

◆ Plug & Play: draivereid pole installitud.

◆ Sisseehitatud IR Passback funktsioon, et juhtida allikat kõikjalt teie kodus.

◆ Rakendage seadme toiteallikale POC-funktsioon.

Sisu



Saatja (TX) x1

Vastuvõtja (RX) x1

Kasutage Guidex1

Infrapunasaatja pikenduskaabel x1 (valikuline)

Infrapuna-vastuvõtja pikenduskaabelx1 (valikuline)

Toiteadapterx1



Nõuded

1. Signaali allikas:
HDMI-väljundpordiga signaaliseade, nt DVD-mängija, Play Station, digiboks, personaalarvuti või personaalarvuti jne.

2. Ekraan:
HDMI-sisendpordiga kuvaseade, nagu SDTV, HDTV, projektor jne.

3. Võrgukaabel:
Varjestamata või varjestatud 5./6. kategooria võrgukaabel (UTP/STP CAT5e/6), mille mõlemas otsas on paralleelselt ühendatud standardsed võrgukaabli pistikud.





Tutvustage

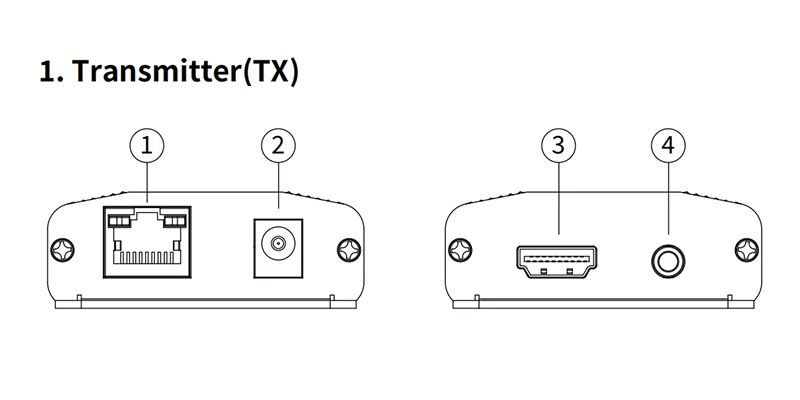

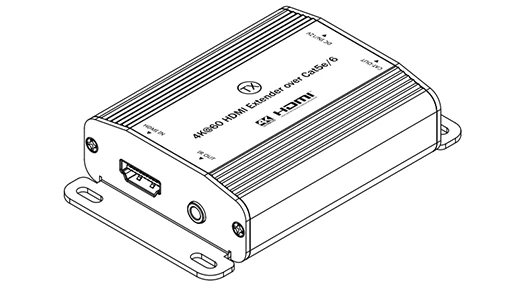

Saatja (TX)

①RJ45 väljundport: ühendab saatja (TX) ja vastuvõtja (RX) põhiseadmed võrgukaabliga.

②Toite sisendport: Sisestage selle tootega kaasas olev standardne DC12V/lA toiteadapter või muud standardsed toiteadapterid, mis vastavad nimipinge nõuetele.

③HDMl sisendport: ühendab signaaliallika põhiseadme seadmega
saatja (TX) põhiseade, kasutades HDMl-kaablit.

④Infrapunasaatja pikenduskaabli pesa: sisestage selle tootega kaasas olev infrapunasaatja pikenduskaabel ja asetage infrapunasaatja vastuvõtvale seadmele võimalikult lähedale, et edastada vastuvõtjalt tuleva infrapunasignaal.

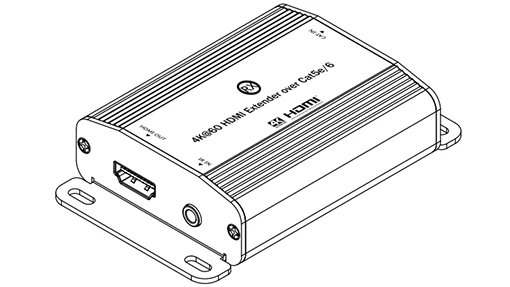

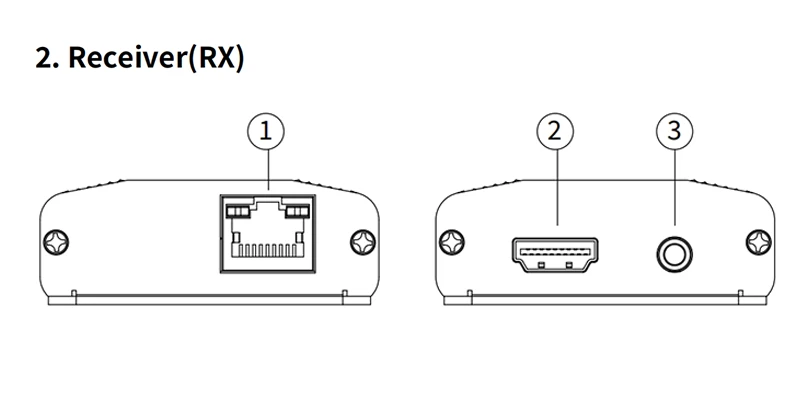

vastuvõtja (RX)

①RJ45 sisendport: ühendab saatja (TX) ja vastuvõtja (RX) põhiseadmed võrgukaabliga.

②HDM-liidese port: kasutab HDMl-kaablit kuvaseadme ühendamiseks vastuvõtja (RX) põhiseadmega.

③Infrapuna-vastuvõtja pikendusjuhtme pesa: ühendab kaasasoleva infrapuna-vastuvõtja pikendusjuhtme ja kasutab kaugjuhtimispulti infrapuna-vastuvõtja levialas.

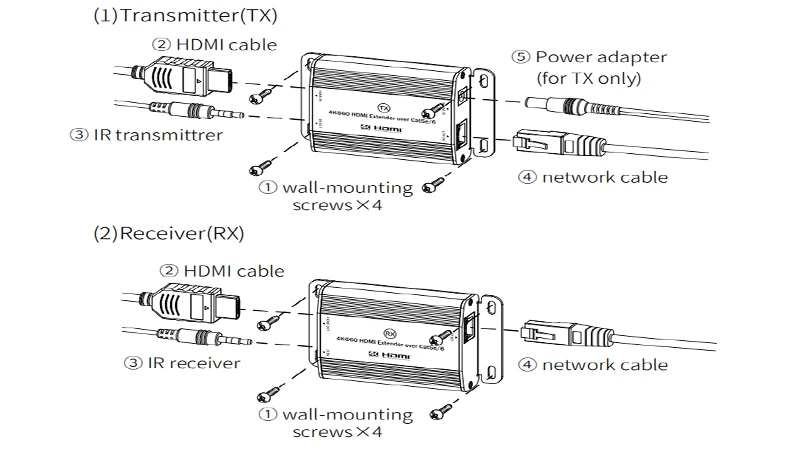

Paigaldamine ja ühendamine

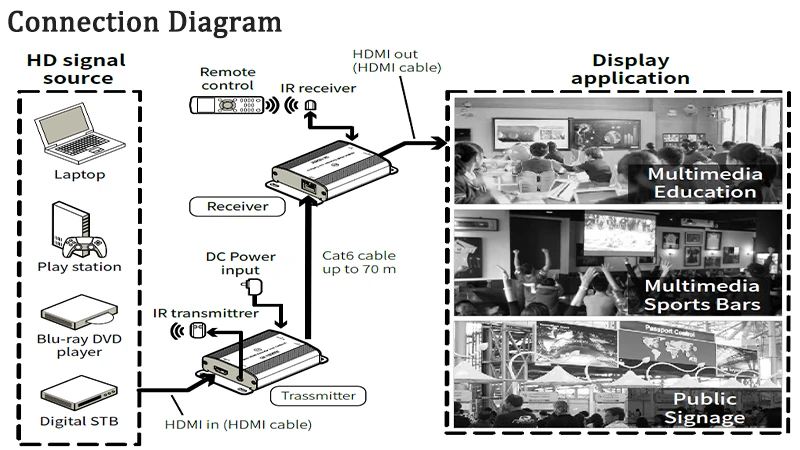

Ühendusjuhised:

①Kasutage signaaliallika seadme ühendamiseks saatjaga HDMl-kaableid. ter (TX) ja kuvaseade vastuvõtja (RX) põhiseadmele.

②Kasutage saatja (TX) põhiseadme ühendamiseks vastuvõtja (RX) põhiseadmega standardset varjestamata või varjestatud CAT5e/6(UTP/STP) ja paralleeljuhtmestikuga võrgukaablit.

③Automaatseks käivitamiseks ja töötamiseks ühendage toitejuhe

Infrapuna kaugjuhtimispuldi juhised:

①Ühendage infrapunasaatja pikenduskaabel saatja (TX) pistikupessa lR OUT ja infrapunavastuvõtja pikenduskaabel vastuvõtja (RX) pistikupessa lR INiack.

②Pikenduskaabli infrapunasaatja pea tuleks asetada signaaliallika seadme infrapuna vastuvõtuaknale võimalikult lähedale.

③Kasutage signaaliallika seadme infrapuna kaugjuhtimispulti, et suunata vastuvõtjaga (RX) õigesti ühendatud infrapuna-vastuvõtja pead, et kaugjuhtimisega kanaleid valida ja taasesitusradu juhtida.

K: Teleri ekraanikuva on ebanormaalne, väreleb ja heli on
kogelemine.

V: (1) Kontrollige, kas võrgukaabel on korralikult fikseeritud ja kas pikkus on lubatud vahemikus.

(2) Lülitage TX-ots välja ja sisse.

K: Vastuvõtja RX otsa RJ45 pistiku oranž tuli ei põle.

V: (1) Kontrollige, kas võrgukaabel on tavaline võrgukaabel, mille mõlemas otsas on paralleelsed ühendused.

(2) Kontrollige, kas HDMl signaali sisend TX otsas on normaalne.

(3) Lülitage TX-ots välja ja sisse.

K: Vastuvõtja RX otsa RJ45 pistiku oranž tuli vilgub, kuid pildiväljund puudub.

V: (1) Kontrollige, kas ekraan toetab praegust HDMl-signaali režiimi.

(2) Kontrollige, kas HDMl-kaabel ja ekraan on korralikult kinnitatud.

(3) Proovige võrgukaabel lahti ühendada ja uuesti ühendada või lülitage TX-ots välja ja sisse.
