Kirjeldus

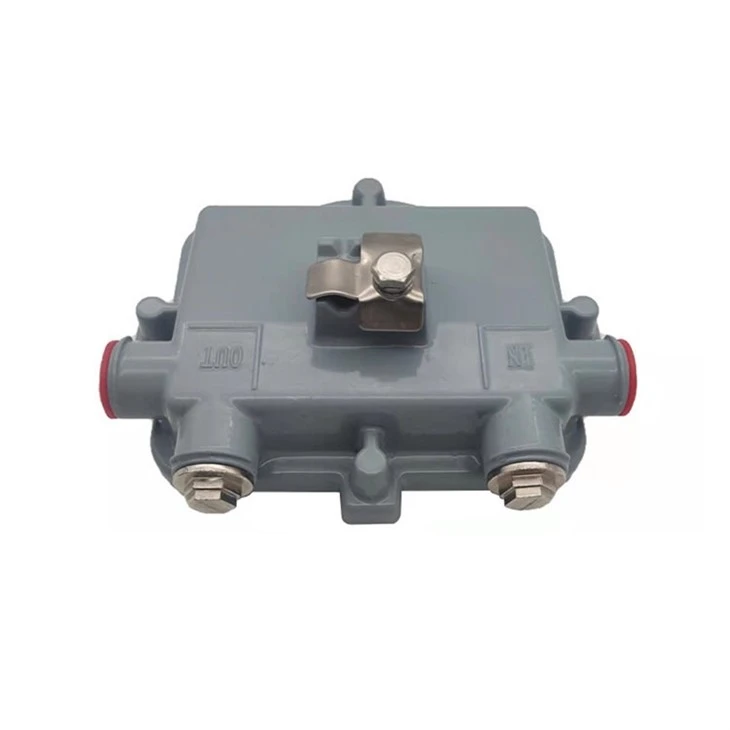

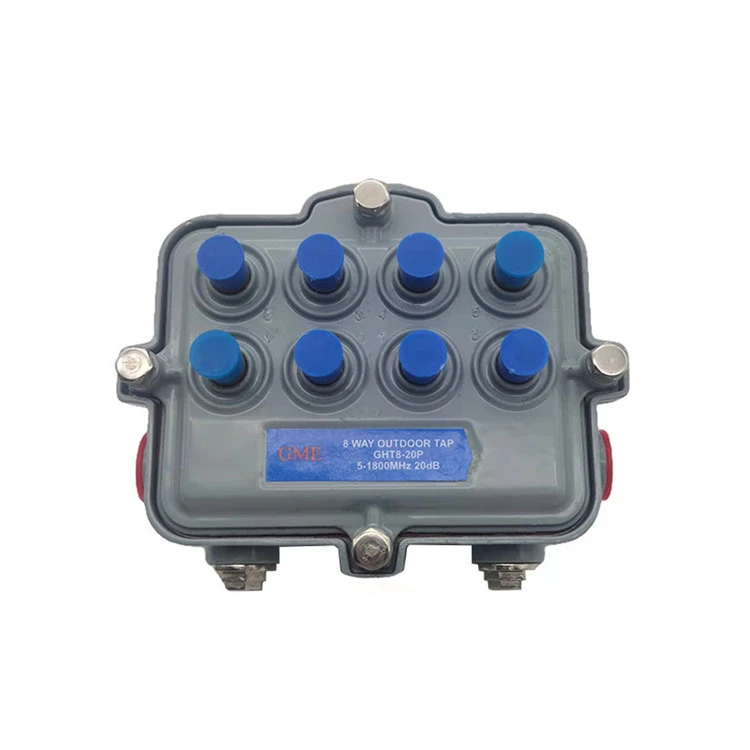

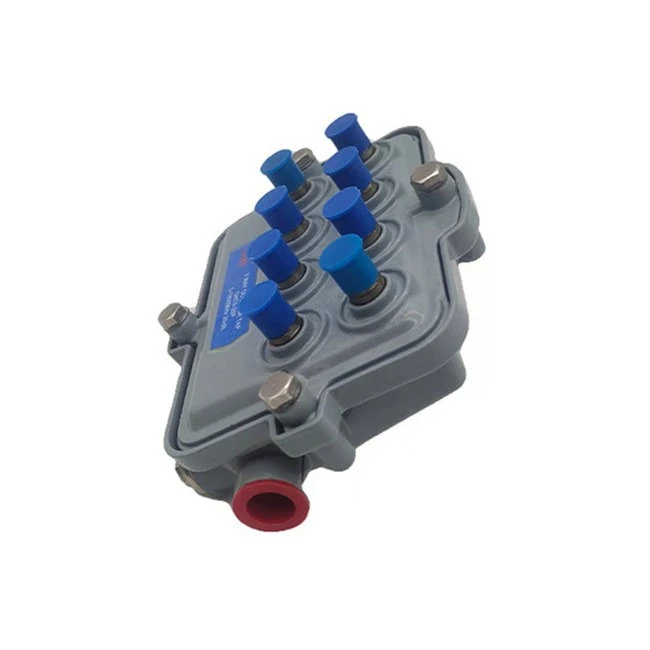

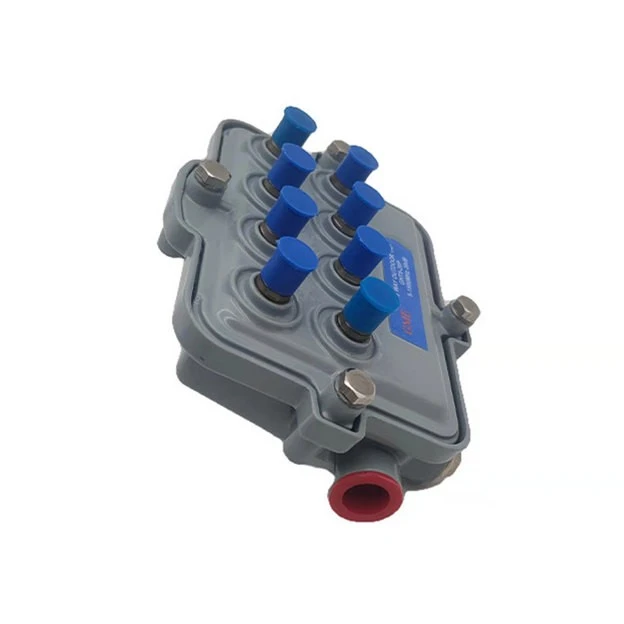

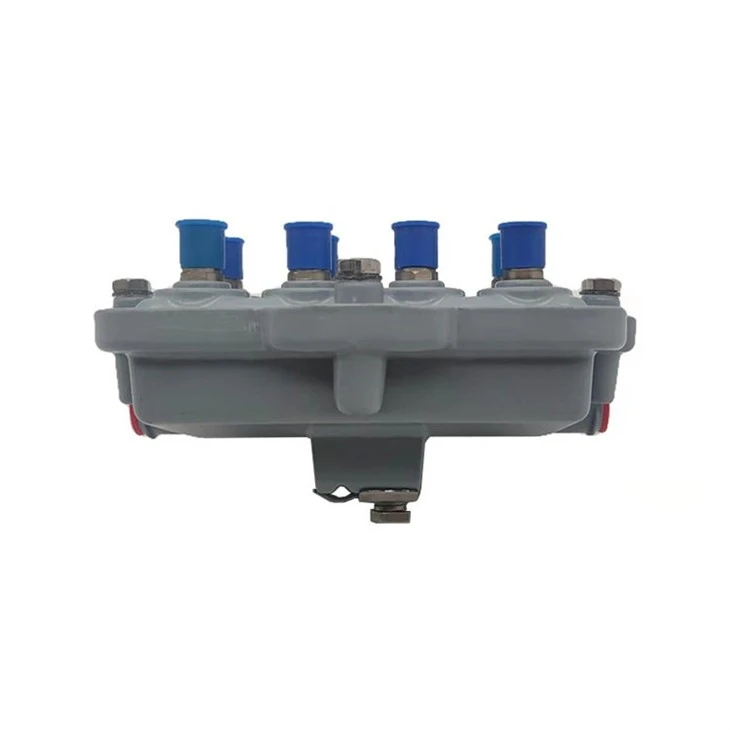

8 Way Outdoor TAP on loodud CATV tööstuse tulevikku silmas pidades. Kõik seadmed on varustatud tehases paigaldatud jõuülekandelatiga, mis tagab katkematu teeninduse, kui esiplaat on eemaldatud. Vahetatavad esipaneelid võimaldavad tulevikus võrku kasvatada, minimeerides samal ajal kaabliteenuse pakkujate jaoks kulukaid seadmete uuendamist.
Omadused
• 5–1800 MHz ribalaius (saadaval ka 1000/1200 MHz valik)
• Plug-In Module: PIM-funktsioon konditsioneerimiskraani jaoks
• PF: toide F-pordi kaudu. 12 A praegune võimsus
• Paigaldatud standardne hüppaja
• 15 A vooluvõimsus
• Trükkplaadid
• SR: F-portide blokeerivad kondensaatorid pikendatud liigpingekindluse tagamiseks
• CB: pidev riba vahelduvvoolu/RF möödaviigu lüliti, kui esiplaat on eemaldatud
• Korrosioonikindluse tagamiseks kasutatud alumiiniumsulamist korpus
• Kahekordne polüuretaankate tagab parema ilmastikukaitse
• Kummist tihend ja RFI varjestustihend
• Epoksiidiga suletud ja nikeldatud messingist "F" pordid
• Valikud: PIM-EQ-xx, PIM-CS-xx, PIM-RPA-xx, PIM-FPA-xx, PIM-HPF-54
• Lihtsalt vahetatavad 2/4 pordiga esipaneelid
• Paigaldamine õhust või alusele
• Vastab SCTE juhistele
• Pingekindlus: IEEE C62.41-1991 kategooria B3/6kV kombineeritud laine, 3000 A
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|||||||||||||||||||
|
Mudelinumber: GDST-040 (GHT8-20P-1.8) |
|||||||||||||||||||
|
Parameeter |
Sagedus [MHz] |
318T-18-11T |
318T-18-14 |
318T-18-17 |
318T-18-20 |
318T-18-23 |
318T-18-26 |
318T-18-29 |
318T-18-32 | 318T-18-35 | |||||||||
|
Sisestuskadu [dB] |
5 – 10 |
T |
3.8 |
1.8 |
1.5 |
1.3 |
1 |
1 |
0.9 | 0.9 | |||||||||
|
10 – 65 |
T |
3.6 |
1.6 |
1.5 |
1.1 |
0.8 |
0.8 |
0.7 | 0.7 | ||||||||||
|
65 – 300 |
T |
4 |
1.8 |
1.5 |
1.2 |
0.9 |
0.9 |
0.9 | 0.8 | ||||||||||
|
300 – 550 |
T |
4.7 |
2.5 |
1.9 |
1.7 |
1.3 |
1.3 |
1.3 | 1.2 | ||||||||||
|
550– 750 |
T |
5 |
2.7 |
2.1 |
1.8 |
1.5 |
1.5 |
1.4 | 1.3 | ||||||||||
|
750 - 862 |
T |
5 |
3 |
2.3 |
2 |
1.8 |
1.7 |
1.7 | 1.4 | ||||||||||
|
862 – 1000 |
T |
5.1 |
3.1 |
2.4 |
2.1 |
1.9 |
1.8 |
1.8 | 1.5 | ||||||||||
|
1000 – 1218 |
T |
5.3 |
3.3 |
2.6 |
2.3 |
2.1 |
2 |
2 | 1.7 | ||||||||||
|
1218 - 1500 |
T |
5.6 |
4 |
3 |
2.6 |
2.5 |
2.6 |
2.6 | 2.6 | ||||||||||
|
1500 – 1700 |
T |
5.8 |
4.5 |
3.5 |
3 |
2.5 |
3 |
3 | 3 | ||||||||||
|
1700 – 1800 |
T |
6 |
5.2 |
3.5 |
3.5 |
3 |
3.5 |
3.5 | 3.5 | ||||||||||
|
Tootmiskadu [dB min.] |
5 – 10 |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne | Suurem kui 16 või sellega võrdne | |||||||||
|
10 – 47 |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne | Suurem kui 16 või sellega võrdne | ||||||||||
|
47 – 850 |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne |
Suurem kui 16 või sellega võrdne | Suurem kui 16 või sellega võrdne | ||||||||||
|
850 – 1218 |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne | Suurem kui 12 või sellega võrdne | ||||||||||
|
1218– 1500 |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne | Suurem kui 12 või sellega võrdne | ||||||||||
|
1500 - 1700 |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne | Suurem kui 12 või sellega võrdne | ||||||||||
|
1700 – 1800 |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne |
Suurem kui 12 või sellega võrdne | Suurem kui 12 või sellega võrdne | ||||||||||
|
Puudutuse väärtus (dB) Tolerants |
5 – 65 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 | 35 | |||||||||
|
65 – 860 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 | 35 | ||||||||||
|
860 – 1218 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 | 35 | ||||||||||
|
1218– 1500 |
11 |
15 |
17 |
20 |
23 |
26.5 |
29 |
32 | 35 | ||||||||||
|
1500 - 1700 |
11 |
15.5 |
18 |
20.5 |
23 |
26.5 |
29 |
32 | 35 | ||||||||||
|
1700 - 1800 |
11 |
15.5 |
18.5 |
20.5 |
23.5 |
27 |
29 |
32 | 35 | ||||||||||
|
Isolatsioon [dB min.] |
Välja-Puudutage |
Puudutage -puudutage |
Välja-Puudutage |
Puudutage -puudutage |
Välja-Puudutage |
Puudutage -puudutage |
Välja-Puudutage |
Puudutage -puudutage |
Välja-Puudutage |
Puudutage -puudutage |
Välja-Puudutage |
Puudutage -puudutage |
Välja-Puudutage |
Puudutage -puudutage | Välja-Puudutage | Puudutage -puudutage | Välja-Puudutage | Puudutage -puudutage | |
|
5 – 10 |
T |
18 |
24 |
18 |
26 |
18 |
27 |
18 |
29 |
18 |
30 |
18 |
32 |
18 | 33 | 18 | 35 | 18 | |
|
10 – 65 |
T |
26 |
30 |
26 |
32 |
26 |
33 |
26 |
35 |
26 |
36 |
26 |
38 |
26 | 39 | 26 | 41 | 26 | |
|
65 – 860 |
T |
24 |
28 |
24 |
30 |
24 |
31 |
24 |
33 |
24 |
34 |
24 |
36 |
24 | 37 | 24 | 39 | 24 | |
|
860 – 1218 |
T |
22 |
26 |
22 |
28 |
22 |
29 |
22 |
31 |
22 |
32 |
22 |
34 |
22 | 35 | 22 | 37 | 22 | |
|
1218– 1500 |
T |
20 |
25 |
20 |
25 |
20 |
25 |
20 |
25 |
20 |
30 |
20 |
25 |
20 | 30 | 20 | 30 | 20 | |
|
1500 - 1700 |
T |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
30 |
17 |
25 |
17 | 30 | 17 | 30 | 17 | |
|
1700 – 1800 |
T |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
30 |
17 |
25 |
17 | 30 | 17 | 30 | 17 | |
