Kirjeldus

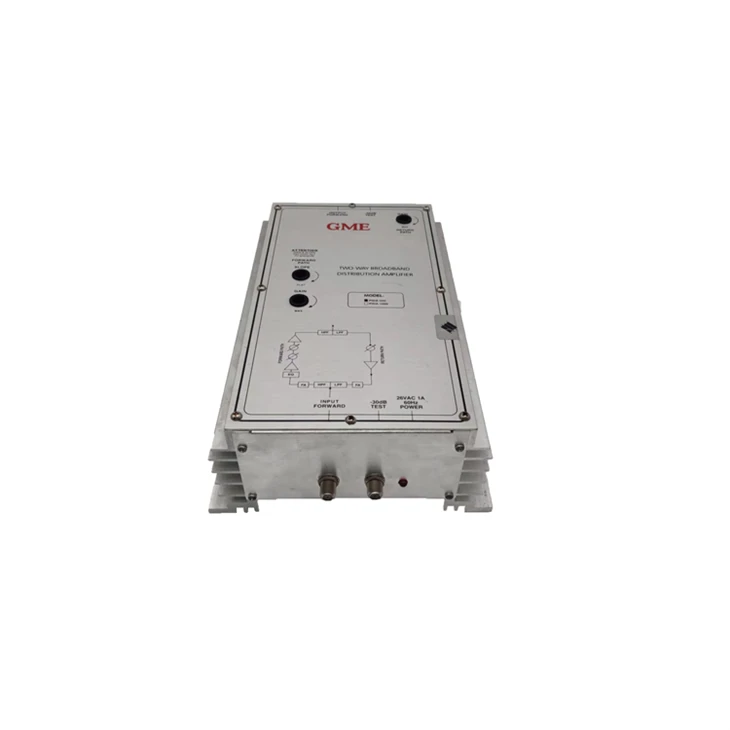

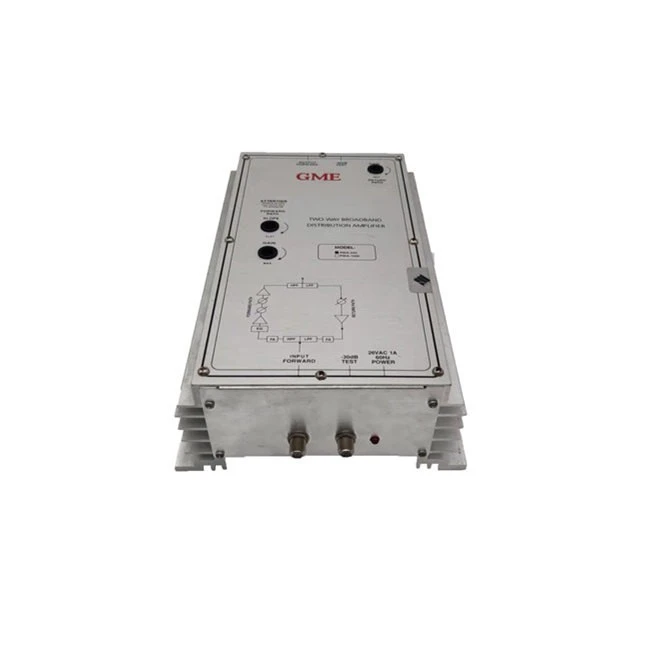

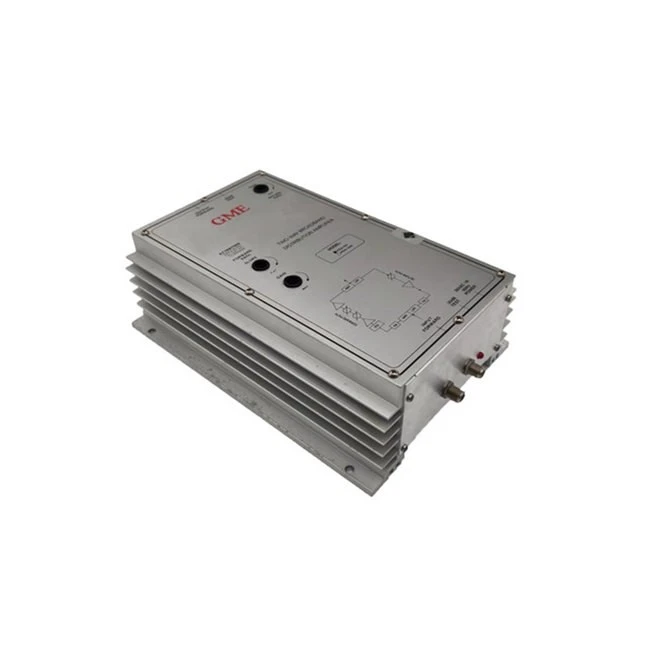

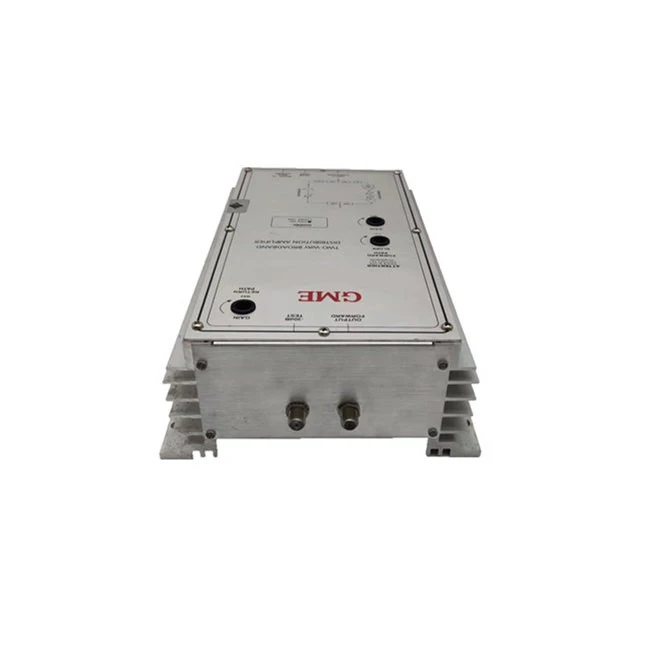

Bi Directional Push Pull Distribution Amplifier on professionaalse kvaliteediga kahe{0}}suunalised siseruumides kasutatavad lairiba jaotusvõimendid. Need võimendid sobivad ideaalselt mitme kanaliga RF-jaotussüsteemide jaoks, sisendallikaks on "kaabel" või MATV/SMATV/CATV peajaama väljund.

Kahe tõuke{0}}hübriidmoodulid hoiavad head C/N-i, kui kasutatakse võimenduse ja kalde reguleerimist.
Passiivne ja aktiivne tagasitee.
Sisseehitatud{0}}muutuva võimenduse ja kalde reguleerimise ning väljundi testpordiga.
Liini siirdekaitse.

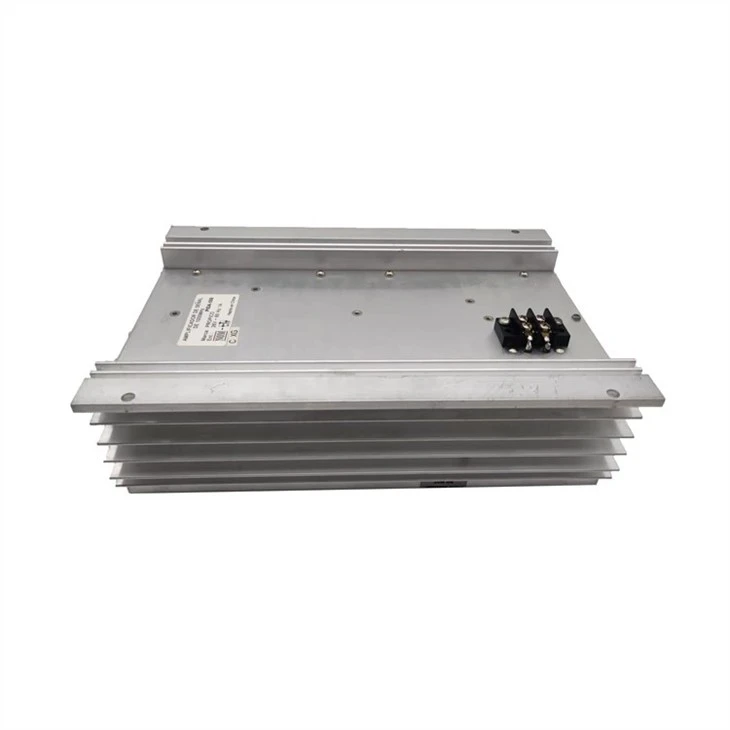

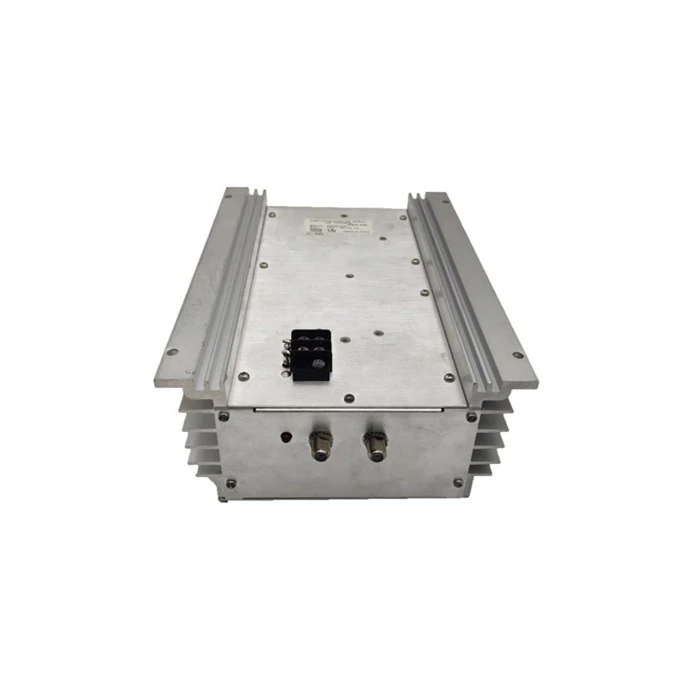

Alumiiniumist šassii suurepäraseks soojuse hajutamiseks.
Sobib CATV/MATV/SMATV peaotsa signaali käivitamiseks või signaali taseme tõstmiseks signaali jaotamisel.
Saadaval on erinev sagedusvahemik: 550MHz, 860MHz, 1000MHz.

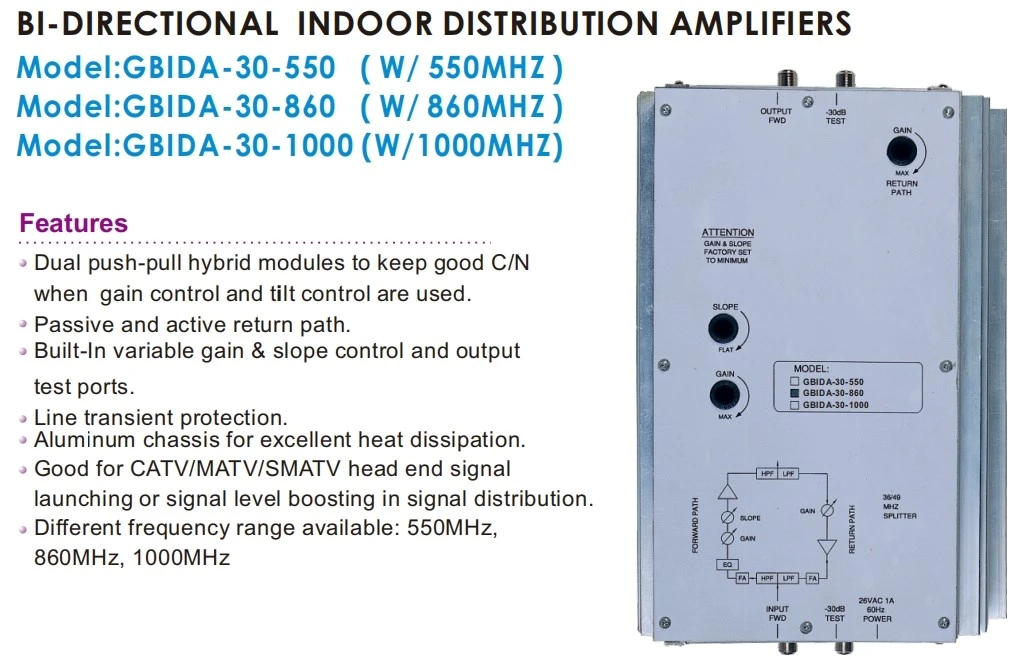

CATV Line Amplifier

Spetsifikatsioon

Mudelinumber: GDAMP-017 (GBIDA-30-550)
Mudel Spetsifikatsioon	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integreeritud aktiivne tagasipöördumistee	Ühikud
Sagedusvahemik:	490-550	49-860	49-1000	5-36	MHz
Tasasus:	±0.5	±0.75	±0.75	±0,5 ref.1 dB kalle	dB
Kanali laadimine:	77	129	150	3
Kasum:	32	32	32	18	dB
Väljundi tase:	46	44	40	40	dBmV
Müra joonis (a):	7	8.5	8.5	6	dB
Võimenduse kontrollvahemik:	10	10	10	15	dB
Kalde reguleerimise vahemik:	8	8	8	NA	dB
Testi pordi tase:	-30,±2	-30,±2	-30,±2		dB
Teise järgu liit{0}}CSO (b):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (b):	-58	-48	-53	-60	dB
Ristmodulatsioon-XMOD (b):	-60	-48	-54	-60	dB
Hum modulatsioon:	-70	-70	-70	-65	dB
Takistus-Kõik pordid:	75	75	75	75	Ω
Tagastamise kaotus
Sisend:	12	12	12	15	dB
Väljund:	15	15	15	15	dB
Töötemperatuur:	-20 kuni+60	-20 kuni+60	-20 kuni+60		kraadi
Toiteallika vajadus
117 VAC, 60 Hz (i):	21.5	23	24	-	W
26 VAC, 60 Hz:	0.85	0.9	1	-	Amp
Suurus (PxLxK) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Saadetise kaal: kg	2.85	2.85	2.85	-	kg
Hübriidide arv:	2	2	2	-
Hübriidtehnoloogia:	Push{0}}Tõmma	Push{0}}Tõmma	Push{0}}Tõmma	-
