Kirjeldus

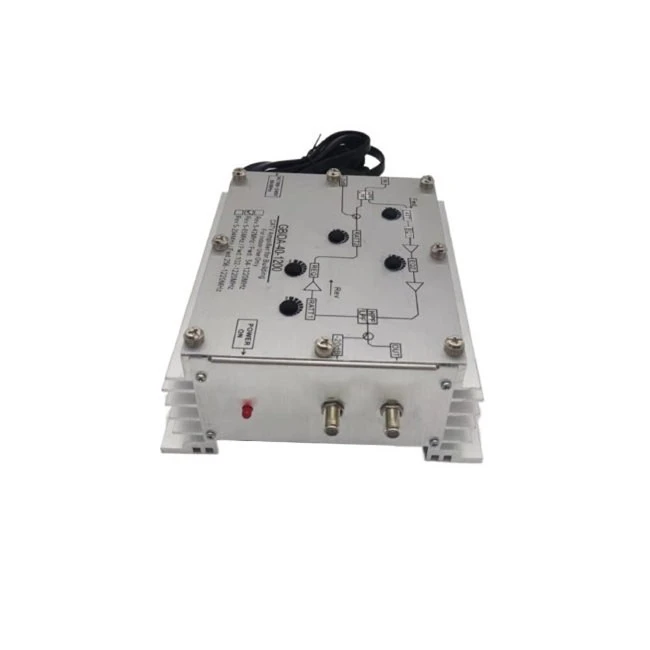

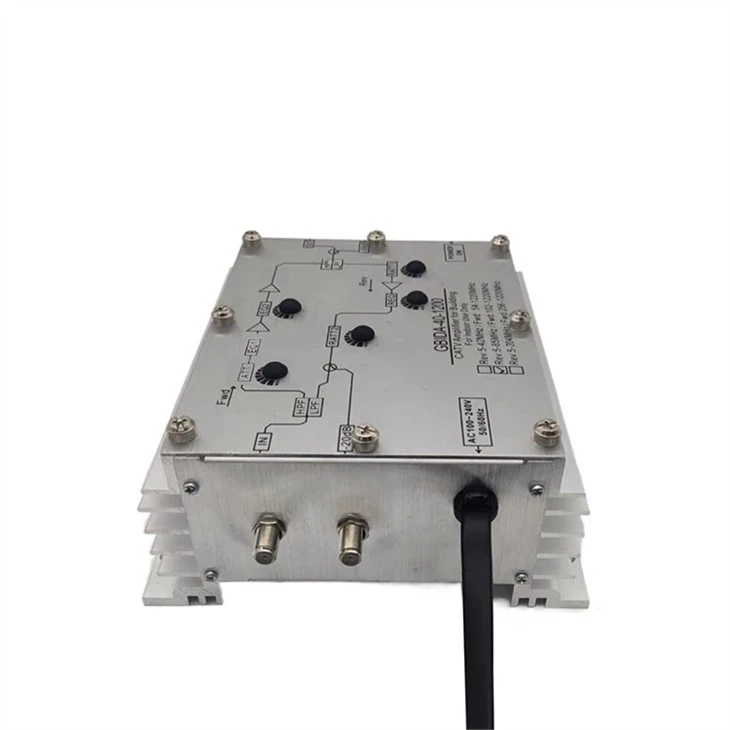

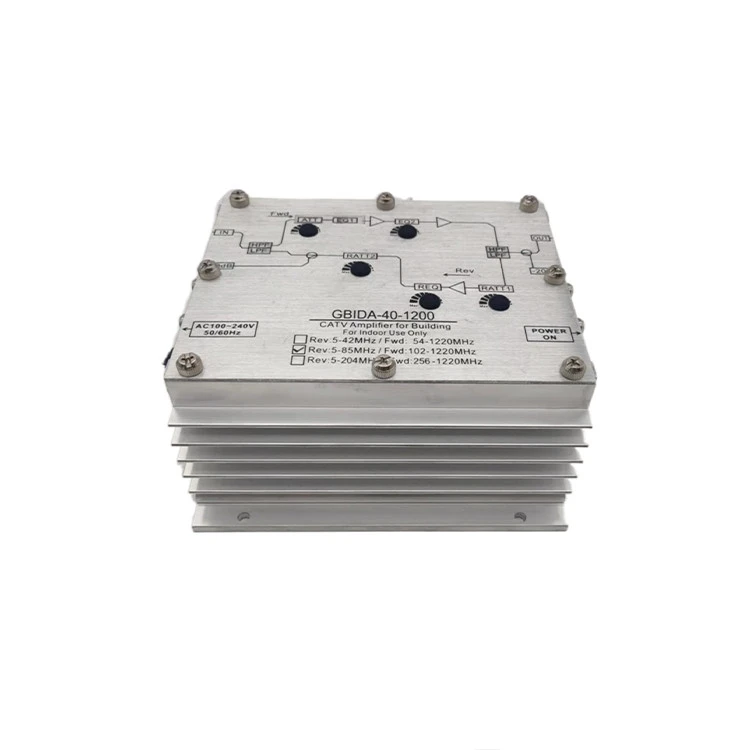

GME 1,2G võimendi on madala-kulu, suure-kindlusega ja kompaktse suurusega võimendi. Sellel on lai ribalaius ja kõrgetasemeline / suure kaldega väljundvõimsus, mis tagab usaldusväärse jõudluse, toetades DOCSIS 3.1 sagedusi kuni 1,22 GHz. Unikaalne disain pakub konfiguratsioone 42 või 85 või 204 MHz ülesvoolu ribalaiuse nõuetele.
Võimendirakendused siseruumide täiustatud HFC-võrkude paigaldamiseks kortermajades, hotellides, koolides, haiglates ..., millel on kõrged RF-võimenduse nõuded. Suure võimendusvõimega võimendi saab paigaldada otse seinale, millel on paremad soojuseraldusomadused ja madal energiatarve.
See hoonete jaoks mõeldud CATV võimendi kasutab uusimaid 1,22 GHz GaAs Push Pull tehnoloogia versioone, pakkudes suurepäraseid moonutusi ja madalat müra.

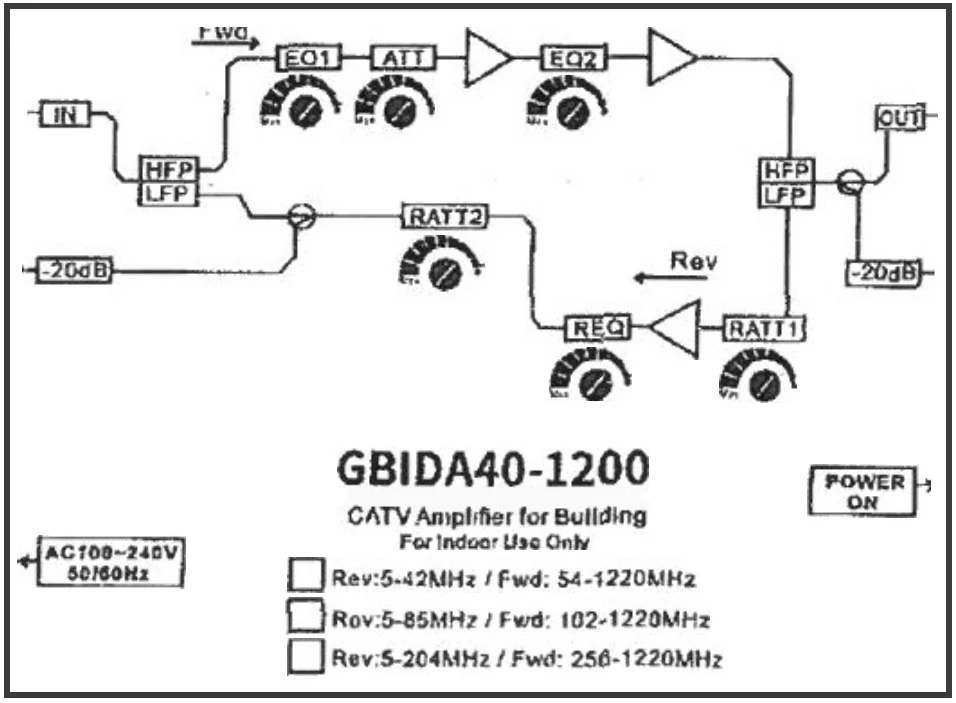

Tehnikusõbralikel juhtnuppudel on muudetavad summutid ja ekvalaiserid, mis võimaldavad võimendi reguleerimisel suuremat paindlikkust. Sisemine toiteallikas aktsepteerib reguleerimata sisendpingeid 100-240 V sagedustel 50 või 60 Hz.
- 38dB pärivõimendus, 27dB vastupidine võimendus.
- Võimaldab suurt edasisuunalist ribalaiust kuni 1220 MHz
- Saadaval on 42/54, 85/102, 204/256 MHz dipleksfiltri valikud.

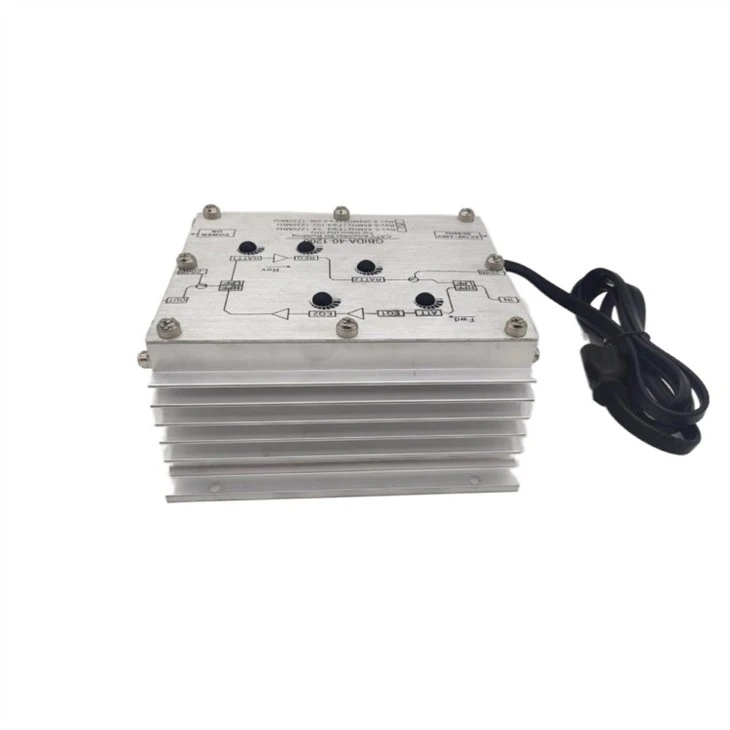

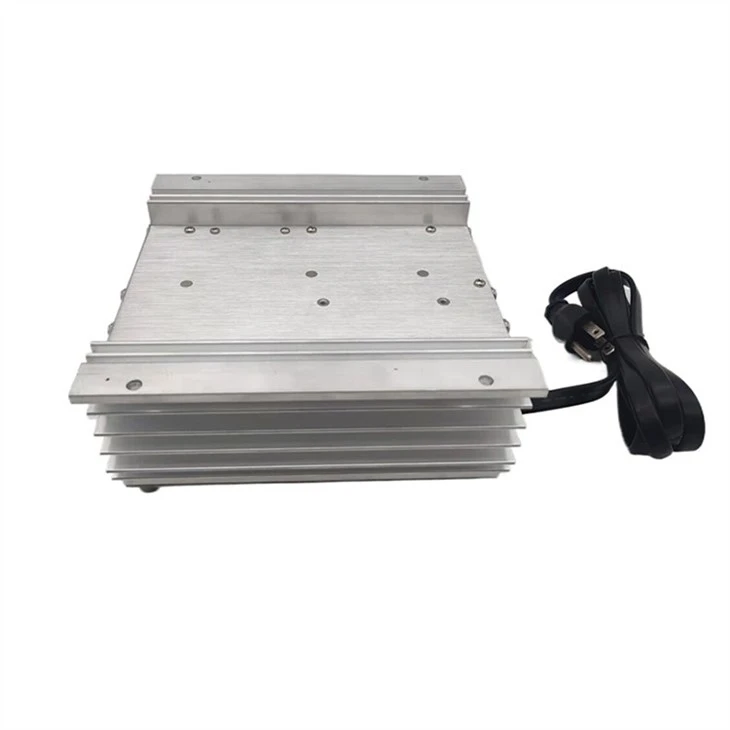

- Alumiiniumšassii tagab suurepärase soojuse hajumise.
- Muutuvad summutid ja ekvalaiserid.
- -20dB välised inpuVoutput testipunktid.
- Ülepingekaitsega kuni 6kV/3kA IN/OUT portidel.
- 100-240VAC sisemine lülitusvõimsus.
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
||||
|
Mudelinumber: GDAMP-044 (GBIDA-40-1200-85) |
||||
|
Parameeter |
Edasi |
Tagurpidi |
Ühikud |
Märkmed |
|
Ribalaius |
54/102/256-1220 |
5-42/85/204 |
MHz |
|
|
Kasu |
38 |
27 |
dB |
|
|
Tasasus |
±1 |
±0.75 |
dB |
|
|
Tootmiskaotus |
-14 |
-16 |
dB |
|
|
RF testimispunkt |
-20±1 |
-20±1 |
dB |
sisse/välja |
|
Ekvalaiseri juhtimisvahemik |
0-18 |
0-18 |
dB |
|
|
Atenuaatori juhtimisvahemik |
0-20 |
0-20 |
dB |
|
|
Võrdlusväljundi tase |
48 |
46 |
dBmv |
|
|
CTB |
-66 |
|
dBc |
33/48 dBmv (15 dB Tilt 54/1220 MHz) väljundtase, 79 NTSC kanalit, digitaalne -6 dB sagedusel 550 MHz kuni 1,2 GHz |
|
CSO |
-65 |
|
dBc |
|
|
DTO |
|
-72 |
dBc |
|
|
DSO |
|
-60 |
dBc |
|
|
Hum modulatsioon |
-65 |
-72 |
dBc |
|
|
Müra joonis |
6 |
6 |
dB |
|
|
Grupi viivitus |
Vähem kui 35 või sellega võrdne (vahemik 3,58 MHz) |
Vähem kui 35 või sellega võrdne (vahemik 3,58 MHz) |
nsec |
|
|
Ülepinge taluv |
6KV, 3KA |
|
Sisse/välja port |
|
|
Toiteadapter |
Sisend 100-240 50-60Hz |
Väljund 24 Vdc 1A |
|
|
