Omadused
- Mõeldud satelliidi optilise süsteemi jaoks
- Lai töösagedusvahemik: 45-2150 MHz
- Suurepärane lineaarsus ja tasasus
- Lai valik optilist sisendvõimsust
- Kasutades 1-tuumalist ühemoodilist kiudu, suur tootluskadu
- GaAs võimendi aktiivseadmete kasutamine
- Ülimadala müratasemega tehnoloogia
- Ehitage{0}}CWDM-i, kasutades kõrget lineaarset PD-d
- Sisseehitatud{0}}optiline AGC funktsioon
Spetsifikatsioon
|
Optiline parameeter |
TERR+SAT-IF parameeter |
||
|
Vastupidavus (A/W) |
Suurem või võrdne 0,9 |
Sagedusvahemik |
45 ~ 2150 MHz |
|
Optilise toite vastuvõtmine |
-18-+3 -10-0 (AGC) |
Tasasus |
±1.5 |
|
Optiline tagastuskaotus |
Suurem kui 45 või sellega võrdne |
Isolatsiooni ristpolarisatsioon
|
-25dB min (950–2150 MHz) |
|
Vastuvõtu lainepikkus (nm) |
1510-1570 |
Isolatsioon Out to Out |
-28 dB min (950 ~ 2150 MHz) -14 dB min (40 ~ 806 MHz) |
|
Optiline pistik |
SC/APC |
Peatage riba sumbumine |
15dB min Ant port@950MHz 15dB min Sat port@806MHz |
|
Muu parameeter |
LHCP/RHCP |
14,0 ~ 15,0 V alalisvoolu |
|
|
Toiteallikas |
DC-24V |
Mõõtmed |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Energiatarve (W) |
<6 |
Toite sisend |
110~240Vac 50/60Hz |
|
Mõõdud (mm) |
143x110x28.8 |
Väljundtakistus |
75Ω |

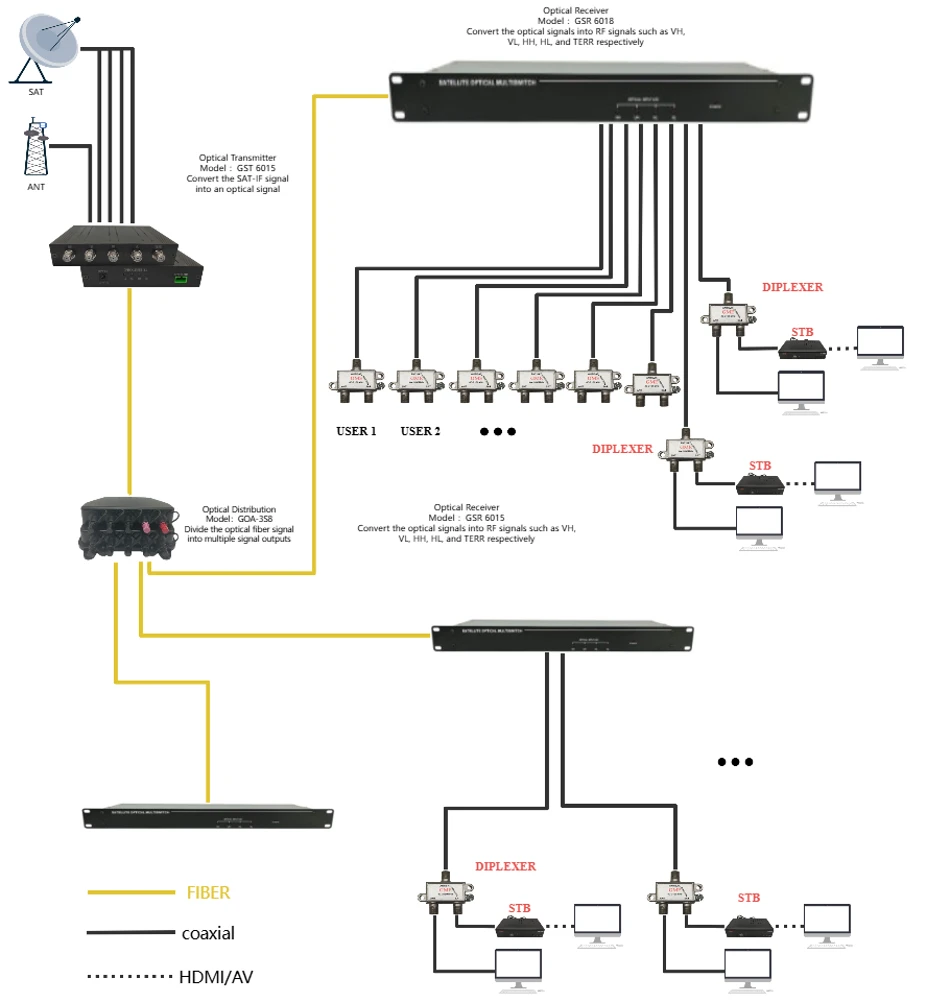

FTTB Multiswitch

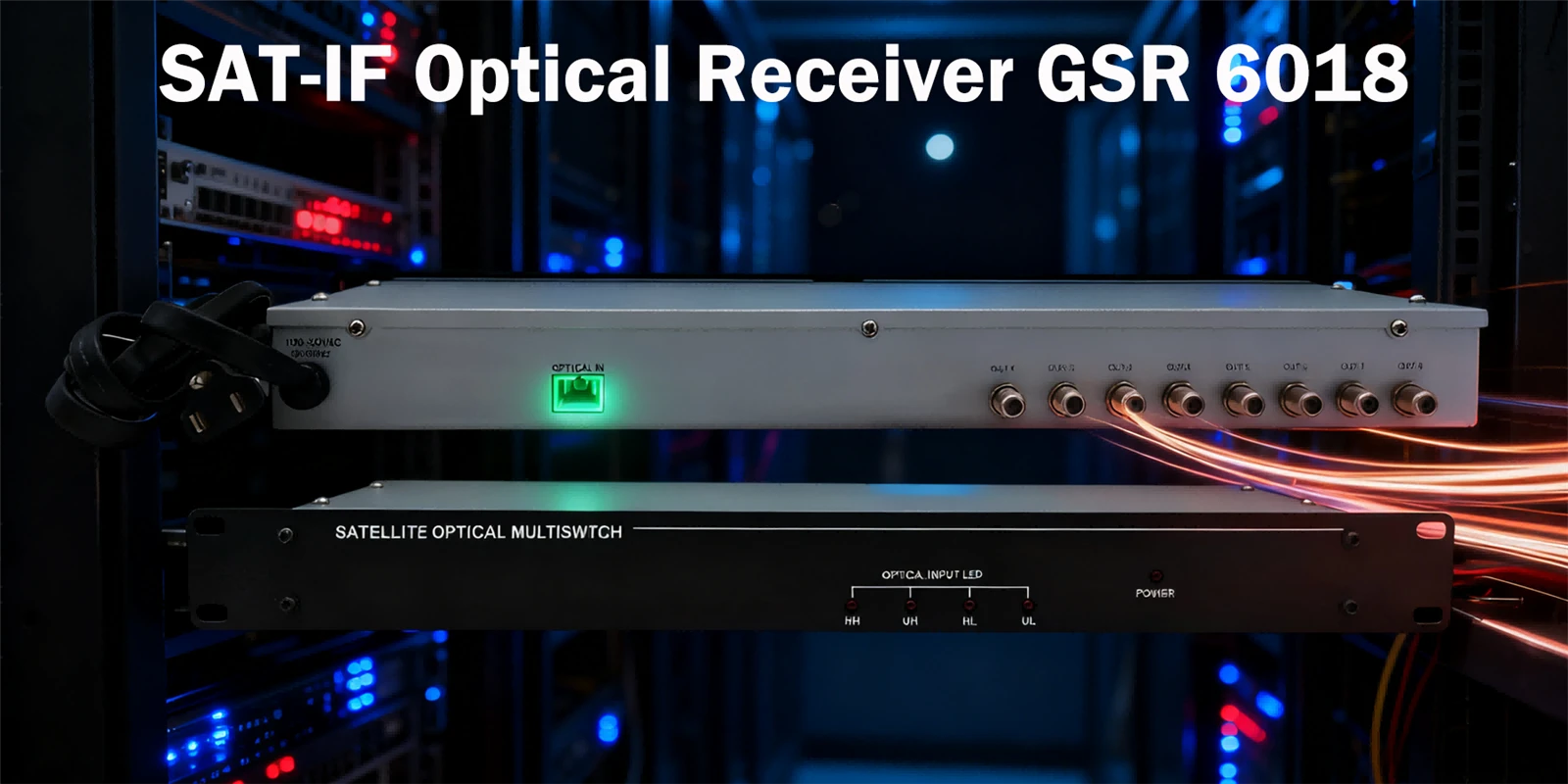

SAT{0}}IF-optiline vastuvõtja on satelliitsidesüsteemide võtmeseade, mis on loodud optiliste signaalide vastuvõtmiseks ja nende muundamiseks satelliidi kesksageduslikeks elektrilisteks signaalideks.
Rakendus
