Sissejuhatus:
Optiline vastuvõtja on digitaaltelevisiooni jaoks, kiudained koju . See masin võtab kasutusele kõrge tundlikkusega optilise vastuvõtutoru . paindlik rakenduste integreerimine, kiu rakendamine koduvõrgus .}
See on sisseehitatud CWDM, mis sobib ühekiuliste kolmekordsete lainepikkuste süsteemi jaoks, CATV töölainepikkus 1550nm, läbipääsu lainepikkus 1270/1310/1490/1577nm, saab mugavalt ühendada eponi onu, gpon . xg (s) pon (s) pon
- Kuni 20 km kaugusel ülekande
- Lisateabe müra
- Lai dünaamiline vastuvõtmine optilise võimsuse vahemik: tihvti piires =-16, Mer suurem või võrdne 36dB
- Rakendatav XG (S) Pon, GPON, EPON, ühildub mis tahes FTTX Pon -tehnoloogiaga
- Saab salvestada suure hulga optilisi toiteallikaid, vähendada oluliselt võrgu konfiguratsiooni maksumust
- 47 ~ 1000MHz ribalaius, kõik suurepärase tasapinnaga (FL on vähem või võrdne ± 1dB)
- Metalli ümbris, pakkuge optoelektrooniliste tundlike seadmete kaitset
- Kõrge väljundtase, mida saavad kasutada paljud kasutajad
- Väikese energiatarbega tarbimine, kõrge jõudlus, kõrge kulu jõudlus
- 6kV hüppekaitse kõigis sadamates
- Toetage 4 RF Out Max
Spetsifikatsioon
|
CATV lainepikkus |
1550 ± 10nm |
Väljund RF takistus |
75Ω |
|
|
Pon -lainepikkus |
1270/1310/1490/1577nm |
Väljundi tagastamise kaotus |
Vähem või võrdne 14dB |
|
|
Optiline sisendvõimsus |
-18-+2 dbm |
Optiline tagasisaatmine |
Suurem kui 55dB või võrdne |
-9 dbm optiline sisendvõimsus, 60 PAL -kanalit |
|
Optiline AGC vahemik |
-12--2 dbm |
C/CSO |
Suurem kui 55dB või võrdne |
|
|
CATV optiline sisendport |
SC/APC |
C/CTB |
Suurem kui 55dB või võrdne |
|
|
Pon optiline peegeldusport |
SC/PC |
Meer |
Suurem kui 31dB või võrdne |
-15 dbm optiline sisendvõimsus |
|
RF -pistik |
Imperial F tüüp |
Sisendpinge |
+12V |
|
|
Sagedus |
47-1000 MHz |
Energia hajumine |
Vähem või võrdne 2W |
|
|
Tasasus |
Vähem või võrdne ± 1,25dB |
Temperatuur |
-10-+50 kraad |
|
|
RF -väljundtase (AGC vahemikus) |
Suurem kui 80dBUV või võrdne |
Dimensioon |
73 × 60 × 23 (L × W × H) mm |
|
Mudeliloendid
|
Mudel |
Lainepikkus |
Peegeldage lainepikkust |
Läbida |
RF -i liidesed |
Alalisvool |
|

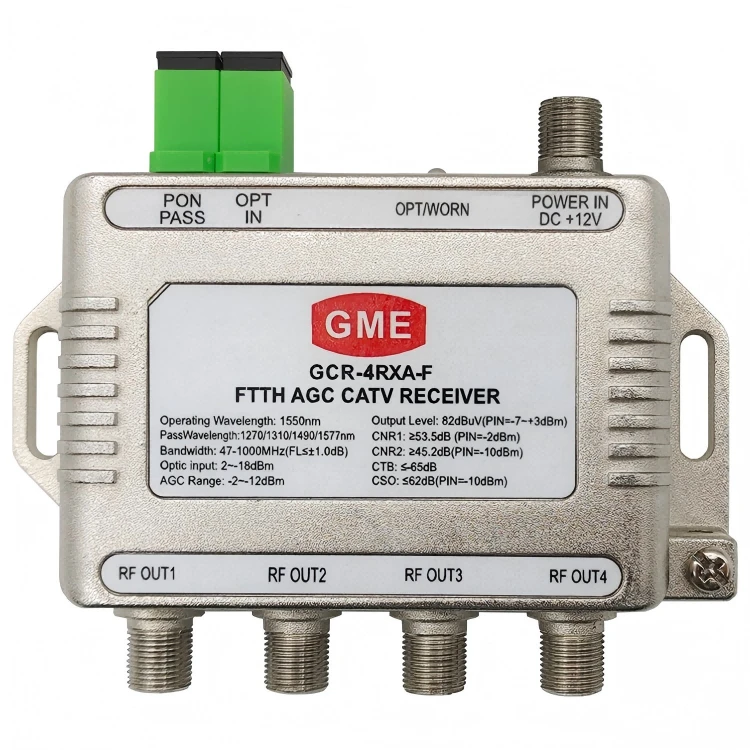

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300mA |
|

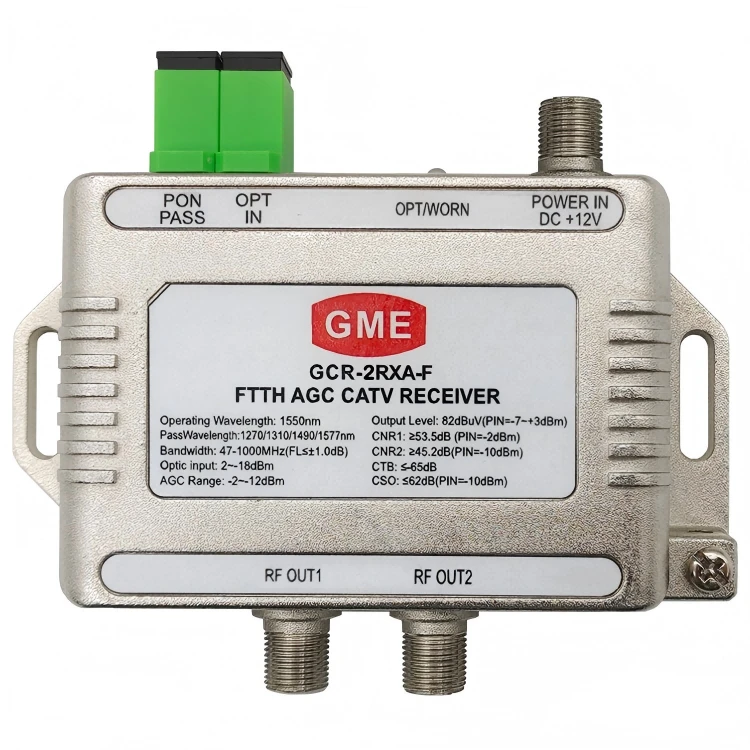

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300mA |
|

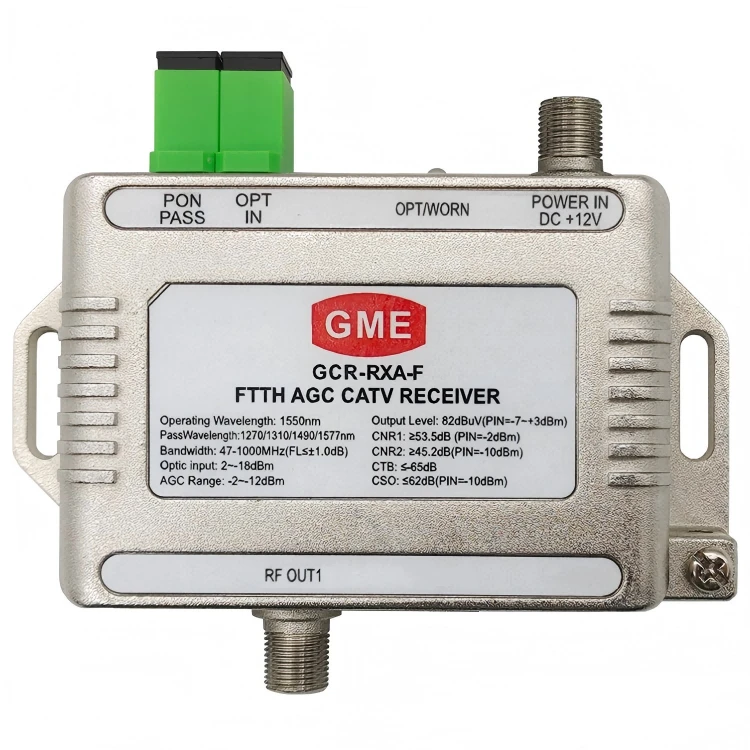

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12v 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12v 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12v 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12v 300mA |
