TheSAT{0}}IF-optiline saatjaon professionaalne seade, mis on spetsiaalselt loodud satelliidi vahesageduslike signaalide fiiberoptiliseks edastamiseks. See teisendab satelliitantennide poolt vastuvõetud kõrgsageduslikud-signaalid (950-2600 MHz) optilisteks signaalideks, võimaldades kvaliteetset-kaug{5}}edastust ühemoodi-kiu kaudu. Seda tüüpi seadmed mängivad kaasaegsetes sidevõrkudes kriitilist rolli. Eriti tänu kolmekordse-esituse teenuste ja FTTH laialdasele kasutuselevõtule on suurepärase jõudluse poolest tuntud SAT-IF optiline saatja muutunud asendamatuks edastuslahenduseks sellistes valdkondades nagu CATV ja satelliitside.
Jõudluse eelised
Erakordne suure{0}}sagedusribalaiuse jõudlus
SAT-IF-optilised saatjad toetavad äärmiselt laia sagedusvahemikku. Tüüpilised mudelid hõlmavad mitut sagedusala, näiteks 45-1000MHz & 950-2150MHz & 45-2400MHz, kusjuures mõned tipptasemel tooted toetavad isegi lairiba tööd kuni 50-3000MHz. See lairibaomadus võimaldab neil samaaegselt edastada CATV ringhäälingusignaale ja SAT-IF satelliidisignaale, rahuldades mitme teenuse samaaegse edastamise nõudlust.
Suurepärased lineaarsus- ja ülekandemõõdikud
Kasutades DFB koaksiaalseid miniatuurseid pakendatud lasereid ja suure{0}}lineaarsusega võimenduslülitusi,SAT-IF-optilised saatjadpakkuda silmapaistvat ülekande jõudlust. Tüüpilised parameetrid hõlmavad järgmist:
- Kandja-/-müra suhe (CNR) suurem kui 52 dB või sellega võrdne
- Komposiit teist järku (CSO) 65 dB või suurem
- Composite Triple Beat (CTB) 62 dB või suurem
- Reaktsiooni tasasus ±1 dB piires
Need mõõdikud tagavad signaali terviklikkuse säilimise ka pärast pikka{0}}edastust.
Paindlik konfiguratsioon ja kõrge töökindlus
SAT{0}}IF-optilised saatjad pakuvad mitut konfiguratsioonivalikut.
Valikulised optilised lainepikkused: 1310 nm, 1550 nm või CWDM lainepikkused.
Reguleeritav optiline väljundvõimsus: vahemikus 2mW kuni 30mW.
Kahekordne üleliigne toiteallikas: toetab kiirvahetust-, mis suurendab süsteemi töökindlust.
Reguleeritav SBS-supressioon: välja{0}}reguleeritav SBS-i summutusvõime, suurem kui 17 dBm.
Keskkonnaga kohanemisvõime ja edastuskaugus
Tõhusaks soojuse hajutamiseks alumiiniumsulamist survevalatud korpuses paiknevad need on saadaval nii laua- kui ka rack{1}}kinnitusega. Edastuskauguse osas toetab standardvarustus linke kuni 60 kilomeetrini. Mõned sõjaväe{5}}klassi tehnoloogiad toetavad isegi kohest marsruudi vahetamist, lülitudes kriitilise sideühenduse rikke korral automaatselt varuteele.
Rakenduse stsenaariumid
Telekommunikatsioonivõrgud ja kolm{0}}Play teenused

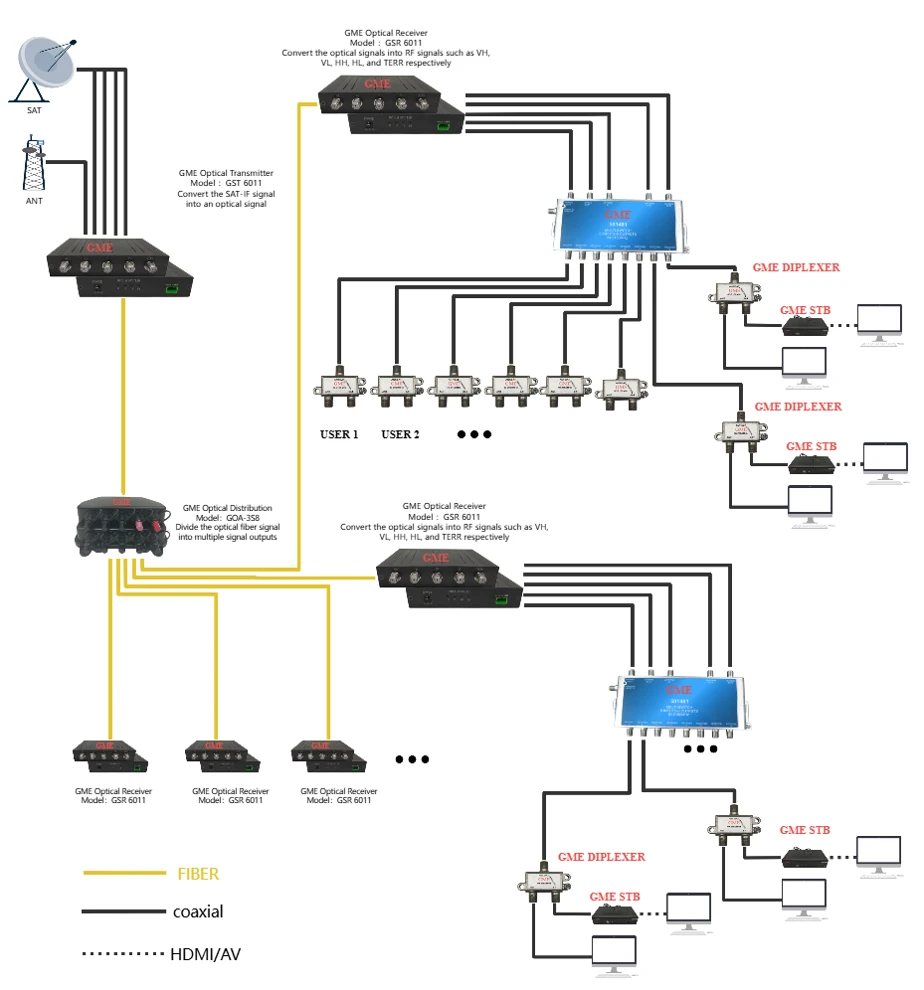

FTTH-võrkudes kasutatakse SAT{0}}IF-i optilist saatjat CATV signaalide ja satelliittelevisiooni signaalide ühtseks edastamiseks. See toetab kolmekordse-esitusrakendusi, mis on võimelised samaaegselt edastama telesaadete, lairibaandmeside ja kõnesignaale, muutes selle tänapäevaste elamukomplekside ja hotellirühmade telesüsteemide põhikomponendiks.
Satelliitsidesüsteemid
Satelliitsides onSAT{0}}IF-optiline saatjakasutatakse L-riba üleslingi/allalingi fiiberoptiliste linkide jaoks, eriti satelliidi maajaama ja siseseadme vahelise ühenduse jaoks. See võimaldab antenni LNB poolt fiiberoptika kaudu vastuvõetud täieliku L-riba analoogsatelliitsignaalide läbipaistvat edastamist, asendades traditsioonilised koaksiaalkaablilahendused.
Professionaalsed ja erikeskkonnarakendused
Ookeani{0}}laevade satelliitkiudoptilised jaotussüsteemid
Üleliigsed rõngaarhitektuurid
Sõjaväe{0}}tsiviilside radari signaaliedastus
DWDM-sõlme segmenteerimine
Need rakendusstsenaariumid kasutavad täielikult ära kiudoptilise ülekande eelised: vastupidavus elektromagnetilistele häiretele, piksekaitse ja suurem turvalisus.
Kaitse- ja sõjalised rakendused
Sõjalises sektoris kasutatakse sarnaseid SAT-tehnoloogiaid väljaõppesüsteemides, näiteks mitme integreeritud laseriga seotud süsteemid, mis pakuvad infrapuna- ja nähtava kahekiirega{0}}väljaõppelahendusi. Digital Intermediate Frequency tehnoloogia tagab kaitseside jaoks üliolulise vastupidavuse.
Kokkuvõte
SAT{0}}IF-i optiline saatja, mis kasutab oma laia ribalaiust, suurt lineaarsust, pikka edastuskaugust ja suurepärast signaalikvaliteeti, on muutunud tänapäevaste sidevõrkude asendamatuks komponendiks. Olenemata sellest, kas tegemist on tsiviilsidevõrkudega või professionaalsete satelliitsidesüsteemidega, pakub see usaldusväärseid ja tõhusaid signaaliedastuslahendusi, mis vastavad kasvavale nõudlusele kvaliteetse video- ja andmeedastuse järele. 5G ja IoT tehnoloogiate arendamisega tagavad SAT-IF optilise saatja paindlik konfiguratsioon ja tugev jõudlus selle jätkuva kriitilise rolli tulevases sideinfrastruktuuris.
