Kuna 2024. aastal ulatub ülemaailmne satelliit-maajaamaseadmete turg 12,71 miljardi dollarini, on uut tüüpi SAT{2}IF-i optiline vastuvõtja saamas tööstuse keskpunktiks.
Hiljuti on satelliitside valdkonnas ilmnenud tehnoloogiline läbimurre – SAT-IF optiline vastuvõtjasuurendab oluliselt satelliidisignaalide edastamise tõhusust ja kvaliteeti tänu väga integreeritud disainile. See seade suudab teisendada kõik satelliidiantenni LNB poolt vastuvõetud L-Band analoogsatelliidi signaalid (SAT-IF) optilisteks signaalideks, võimaldades täielikult läbipaistvat, kvaliteetset{3}}kvaliteetset pika{4}}edastust optilise kiu kaudu.
01 Tehniline põhimõte: optoelektroonilise muundamise põhilüli
SAT{0}}IF optiline vastuvõtja mängib satelliitsidesüsteemides üliolulist rolli, toimides signaalide põhitöötlusseadmena satelliidilt maajaamale edastamise ajal.
Traditsioonilised vastuvõtja arhitektuurid kasutavad tavaliselt superheterodüüni struktuuri. RF-sisendsignaal läbib esmalt RF-filtri, seejärel madala-müravõimendi (LNA).
Seejärel segatakse signaal mikseris häälestatava LO sisendiga, teisendades selle vahesagedusribaks (IF).
Seevastu uus SAT{0}}IF optiline vastuvõtja kasutab otse alla-muundamise arhitektuuri, kasutades optilise I/Q tuvastamiseks kahte paari tasakaalustatud vastuvõtjaid ja optilist 90-kraadist hübriidi.
See tehnoloogiline hüpe võimaldab seadmel töötada laias sagedusalas 950–2600 MHz, kattes peaaegu kõik L--sagedusalas olevad analoogsatelliitsignaalid.
Fotodetektorid muudavad valguse elektriks läbi fotoelektrilise efekti, mis on optiliste vastuvõtjate põhiline tööpõhimõte. Sellele tuginedes onSAT-IF optiline vastuvõtjatagab ülitäpse{0}}signaali edastamise suurepärase lineaarsuse ja tasasuse kaudu.
02 jõudluse eelised: mitu läbimurdelist uuendust
SAT{0}}IF optiline vastuvõtja demonstreerib mitmeid muljetavaldavaid jõudlusomadusi. Võttes näiteks turul oleva tüüpilise toote, pakub see laia valikut optilise sisendvõimsuse vastuvõtuvõimet vahemikus -18 kuni +3 dBm.
See lai sisendvahemik võimaldab seadmel kohaneda erineva tugevusega sisendsignaalidega, tagades stabiilse töö erinevates keskkondades.
RF parameetrite osas võib SAT{0}}IF optiline vastuvõtja töötada sagedusvahemikus 45–2150 MHz, saavutades kõrge tasasuse taseme ±1 dB.
See tähendab, et seadme reaktsioon erinevate sagedustega signaalidele on äärmiselt ühtlane kogu tööribas, ilma oluliste kõikumisteta.
Seadmel on kandja{0}}--müra suhe (CNR) suurem või võrdne 50 dB, komposiit teist järku (CSO) suurem või võrdne 65 dB ja komposiitkolmiklöögi suhe (CTB) suurem või võrdne 62 dB. Need kolm indikaatorit on signaali kvaliteedi tagamiseks üliolulised, kõrged väärtused tagavad signaali kõrge terviklikkuse edastamise ajal.
SAT{0}}IF optiline vastuvõtja kasutab ka GaAs võimendi aktiivseadmeid ja ülimadala müratasemega tehnoloogiat, vähendades oluliselt signaali töötlemisel tekkivat müra ja parandades signaali puhtust.
03 Rakenduse stsenaariumid: kolmik-Play integratsioonist merekommunikatsioonini
SAT{0}}IF optiline vastuvõtja näitab oma ainulaadset väärtust mitme stsenaariumi korral.
Kolmekordse-esituse integreerimine on oluline rakendusvaldkond. Zhuhai Jiesheng Electronic Technology Co., Ltd. on spetsiaalselt selleks otstarbeks välja töötanud optilise SAT-IF-vastuvõtja FTTH (Fiber To The Home) võrkude jaoks.
See toetab töösagedusi 45-1000MHz, 45-2150MHz ja 45-2400MHz, mis vastab andmete, kõne- ja videosignaalide samaaegse edastamise vajadustele.
Satelliidi L-Band üles-/allalingi fiiberoptiliste linkide puhul pakuvad need seadmed valdkonna madalaima{1}}kuluga lahendust.
Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. seeria FWT/R–2600S tooted suudavad edastada kõiki analoogsatelliitsignaale L--sagedusalas, pakkudes võrguoperaatoritele kvaliteetseid-kvaliteetseid-edastuslahendusi.
Sellest tehnoloogiast saavad kasu ka meresatelliitide fiiberoptilised jaotussüsteemid. Merel sõites saavad laevad stabiilselt vastu võtta satelliidi signaale ja levitada neid fiiberoptika kaudu SAT-IF optilise vastuvõtja kaudu erinevatesse kasutuspunktidesse.
Lisaks on satelliit-L-Band fiiberoptilised hoonejaotussüsteemid SAT-IF optilise vastuvõtja jaoks veel üks oluline rakendusstsenaarium. Suurtes hoonekompleksides võib satelliidisignaalide jaotamine fiiberoptika kaudu tõhusalt vältida signaali sumbumise probleeme, mis on tavalised vaskkaablite edastamisel.
04 Turuväljavaated: jõudmas kiire kasvu perioodi
Turuanalüüsi kohaselt on ülemaailmne satelliitmaajaamaseadmete turg jõudmas kiire kasvu perioodi. Turu suurus ulatus 2024. aastal 12,71 miljardi dollarini ja 2025. aastaks peaks see ulatuma 13,33 miljardi dollarini.
Prognoositakse, et 2033. aastaks ulatub ülemaailmne satelliidi maapealsete jaamade seadmete turg 19,55 miljardi dollarini ja aastane liitkasvumäär (CAGR) on 4,9% ajavahemikul 2025–2033.
Kasvavat nõudlust põhjustavad mitmed teguridSAT-IF optilised vastuvõtjad. Nende hulka kuulub kasvav nõudlus Ku- ja Ka{1}}sagedusala satelliitide järele ning autonoomsete sõidukite kasvav kasutamine sõja- ja kaubandussektoris.
2024. aastal tekitas üle 4500 töötava satelliidi kasvava nõudluse ühilduvate maajaamade infrastruktuuri järele.
Tehnoloogiline innovatsioon on ka turu kasvu juhtiv tegur. Võrreldes fikseeritud satelliitsüsteemidega saavad HTS-süsteemid (High Throughput Satellite) kasutada orbiidil samu sagedusi.
Neid satelliite kasutatakse peamiselt lairiba Interneti-juurdepääsu teenuste pakkumiseks vähem ühendatud või vähearenenud piirkondades.
Piirkondliku jaotuse osas moodustas Põhja-Ameerika 2024. aastal üle 35% ülemaailmsetest rajatistest, mida juhtisid NASA ja eraettevõtted, nagu SpaceX ja Amazon Kuiper.
Aasia{0}}Vaikse ookeani piirkonnas on samuti kiire kasv, mida tõendab koostöö ettevõtte Sivers Semiconductors ja Lõuna-Korea Doosan Company vahel.
05 Ettevõtete arengud: koostööst saab peavoolutrend
Selle areneva turuga silmitsi seistes järgivad suuremad ettevõtted aktiivselt strateegilisi skeeme.
Sivers Semiconductors ja Doosan Company teatasid hiljuti koostööst Ka{0}}sagedusriba elektrooniliselt juhitavate massiivi (ESA) paneelide väljatöötamiseks satelliitside (SATCOM) jaoks.
Selle koostööga, mille väärtus on 1,5 miljonit dollarit, rahastatakse täiustatud antennisüsteemide projekteerimist ja arendamist, mille toiteallikaks on Siversi peagi laialdaselt turustatav Ka{1}}band SATCOM Beamforming Integrated Circuit (BFIC).
See koostöö tähistab Siversi jaoks olulist verstaposti oma jalajälje laiendamisel ülemaailmsel SATCOM-turul.
SAT{0}IF optiliste vastuvõtjate toodete valdkonnas on Hiina ettevõtted, nagu Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. ja Zhuhai Jiesheng Electronic Technology Co., Ltd., juba kommertstooteid turule toonud.

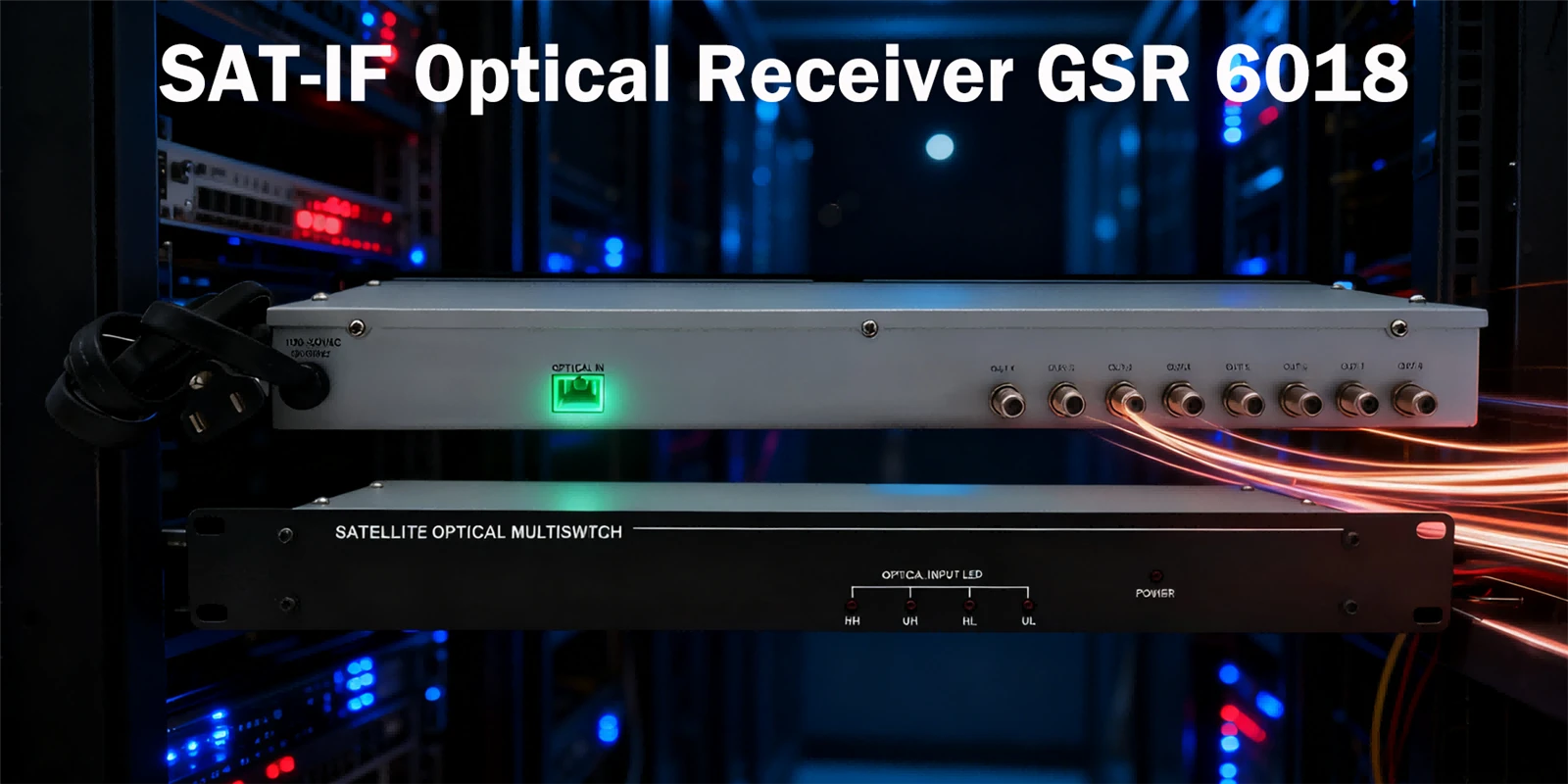

Zhuhai Jiesheng ElectronicsSAT-IF optiline vastuvõtjaon kompaktse kujuteguriga (113x57x25mm), kaalub vaid 110g ja tarbib vähem kui 2W voolu. See kompaktne disain hõlbustab paigaldamist ja vähendab ka energiatarbimist.
Sellised ülemaailmsed tegijad nagu Gilat Satellite Networks ja Hughes Network Systems positsioneerivad end aktiivselt selles valdkonnas.
Hughes Network Systems testis 2022. aasta juunis edukalt 5G satelliite oma Jupiteri süsteemi maapealse võrgu kaudu.
See areng kinnitas tehnoloogia ühilduvust 5G avatud raadiojuurdepääsu süsteemidega, avades võimalused SAT-IF optiliste vastuvõtjate integreerimiseks 5G võrkudega.
Konkurents satelliitsidetööstuses laieneb kosmosest maapinnale. Kuna selline rahvusvaheline koostöö nagu Siversi ja Doosani vahel süveneb, hakatakse uusi tehnoloogiaid, nagu Ka-bänd ESA paneelid kiiresti turustama.
Järgmistel aastatel laieneb SAT{0}}IF-i optiliste vastuvõtjate rakendamine spetsialiseeritud valdkondadest laiematele tsiviilstsenaariumidele, muutudes oluliseks komponendiks integreeritud kosmose{1}}õhu-võrkude ühendamisel.
