RF-signaali kiududeks edastuse tuum: analoogsignaali kiududeks muundamise põhimõtte täielik selgitus
Kas RF-signaali (raadiosagedus) edastamise stsenaariumide puhul häirivad teid sageli järgmised probleemid: signaali tugev nõrgenemine pärast pikka-vahemaaedastust, elektromagnetilistest häiretest põhjustatud signaali moonutused ning mahukad ja kulukad kaablijuhtmed? Olgu selleks side tugijaamad, raadioastronoomia seadmed, tööstuslikud juhtseadmed või raadio- ja televisioonisüsteemid, RF-signaalide stabiilne edastamine on põhinõudlus-ja raadiosagedussignaali fiiberoptilisse edastustehnoloogia on nende valupunktide lahendamise võti. Tänasel päeval jagame laialdaselt põhiloogikat: kuidas analoog-RF-signaalid muundatakse fiiberoptiliseks signaaliks, et saavutada häirete-vaba, pika-vahemaa ja kõrge{5}}täpsusega edastamine.
Esiteks on vaja selgitada põhieeldus: kiudoptiline edastus kannab optilisi signaale, samas kui meie RF-signaalid on analoogsed elektrisignaalid ja need kaks ei ühildu otseselt. Seetõttu on analoogsignaali fiiberoptiliseks muundamise põhiolemus viia lõpule kaks konversiooni: "analoogelektriline signaal → optiline signaal → analoog elektriline signaal" ja seejärel teostada tõhus signaaliedastus optilise kiu madalate-kadude ja häiretevastaste -omaduste kaudu-, mis on ka meie RF-signaali fiiberoptiliseks toodeteks tööloogika. Kogu protsess jaguneb peamiselt 5 põhietapiks, millest igaüks määrab signaali edastamise kvaliteedi. Selgitame neid üksikasjalikult koos toote tegeliku disainiga.
1. samm: analoog-RF signaali eeltöötlus - Kõrvaldage häired ja optimeerige signaali kvaliteeti
Algsed analoog-RF-signaalid (nagu tugijaamade raadiosagedussignaalid ja radarite tuvastussignaalid) segatakse sageli müra ja häiretega. Otsene muundamine põhjustab optiliste signaalide moonutusi ja mõjutab ülekandeefekte. Seetõttu töötlevad meie tooted enne konversioonilingi sisenemist analoogsed RF-signaalid, mis on ühtlasi ka edastuse täpsuse tagamise aluseks.
Eeltöötlus hõlmab peamiselt kahte põhitoimingut: esiteks signaali võimendamine, mis võimendab nõrku RF-signaale tugevuseni, mis sobib muundamiseks suure täpsusega võimendi kaudu, et vältida nõrkadest signaalidest tingitud konversioonitõrkeid; teiseks filtreerimine ja puhastamine, mis kasutab professionaalset filtreerimismoodulit, et filtreerida välja ebaolulised müra- ja häiresignaalid ning säilitada puhtad efektiivsed RF-signaalid. Meie tooted kasutavad kohandatud filtreerimistehnoloogiat, mis suudab täpselt kohaneda RF-signaali sagedusalaga 5 MHz kuni 6 GHz, tagades eeltöödeldud signaalide puhtuse ja valmistudes järgnevaks teisendamiseks.
2. samm: elektro-optiline muundamine (E/O) - "Tõlgi" analoogelektrisignaalid optilisteks signaalideks
See on kogu konversiooniprotsessi põhietapp ja meie toodete tehniline tuum. Lihtsamalt öeldes on see eeltöödeldud analoogsete raadiosageduslike elektriliste signaalide teisendamine optilisteks signaalideks, mida saab optiliste kiudude kaudu edastada läbi elektro-optiliste muundusseadmete-, mis on samaväärne elektriliste signaalide "valguskihi" asetamisega, võimaldades neil saavutada pika-kauguse edastamise optiliste kiudude eelistega.

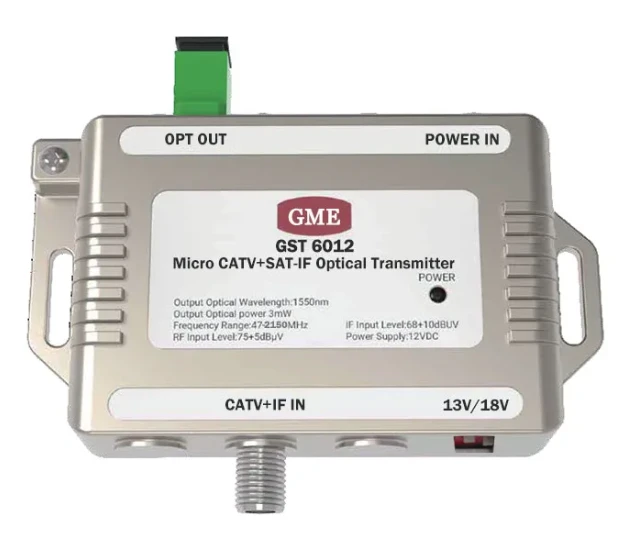

Meie tooted kasutavad suure -lineaarsusega DFB laserdioode põhiliste elektro-optiliste muundusseadmetena ja nende tööpõhimõte põhineb "Intensity Modulation (IM)" tehnoloogial: laseri juhtvoolu moduleerib otse elektriline signaal, nii et väljundoptilise võimsuse intensiivsus muutub sünkroonselt RF-signaali amplituudiga, kasutades analoogi valguse amplituudi {{2 simuleerida heli kõrgust, vastab valguse intensiivsuse muutus täielikult algse RF-signaali muutumise seadusele, realiseerides "elektrisignaal → optiline signaal" täpse kaardistamise. Selle modulatsioonimeetodi eeliseks on kiire reageerimiskiirus ja väikesed signaali moonutused, mis võivad maksimeerida analoogsete RF-signaalide algsete omaduste säilimist, mis sobib eriti hästi stsenaariumide jaoks, kus on kõrged nõuded signaali täpsusele, nagu raadioastronoomia ja satelliitside.
Samal ajal on meie toodetel sisseehitatud-temperatuuri kompenseerimise funktsioon, mis suudab tõhusalt tasakaalustada ümbritseva õhu temperatuuri muutuste mõju laserile, tagades optiliste signaalide stabiilsuse. Isegi äärmuslikes keskkondades -40 kraadist +70 kraadini suudab see elektrooptilise muundamise stabiilselt lõpule viia.
3. samm: kiudoptiline ülekanne - Häireteta-Vaba, madal-Signaalikanali kadu
Pärast elektro-optilist konversiooni ühendatakse optiline signaal fiibersüdamikuga ja alustab pika-edastust. Selle etapi eeliseks on fiiberoptilise ülekande tuum, mis erineb traditsioonilisest kaabliülekandest: kiudoptiline kiud kasutab valguse täieliku peegelduse põhimõtet, et piirata optilise signaali levimist kiu südamiku sees. Kiudude südamiku murdumisnäitaja on veidi kõrgem kui kattekihil, tagades optilise signaali lekkimise ja tõhusa ülekande.
Võrreldes traditsiooniliste koaksiaalkaablitega on fiiberoptilisel ülekandel kolm asendamatut eelist, mis on ka meie toodete võtmeks klientide valupunktide lahendamisel: esiteks, väike kadu. 1550 nm ribal on optilise kiu ülekandekadu vaid umbes 0,2 dB/km, mis on palju väiksem kui koaksiaalkaablite kadu, mis on sageli mitu dB/m. Isegi kui edastada kümneid või isegi sadu kilomeetreid, ei nõrgene signaal oluliselt; teiseks, tugevad anti-häired. Optiline kiud on dielektriline materjal, mis on täielikult immuunne elektromagnetiliste häirete (EMI) ja raadiosageduslike häirete suhtes, eriti sobilik karmides häiretega keskkondades, nagu tööstus ja sõjavägi; kolmandaks, kerge kaal. Ühe optilise kiu läbimõõt on vaid 125 mikronit, mis on palju kergem kui koaksiaalkaablid, mis vähendab oluliselt juhtmestiku keerukust ja maksumust.
Meie tooted ühilduvad SM28 ühe-moodilise optilise kiuga ja toetavad lainepikkusjaotusmultipleksimise (WDM) tehnoloogiat, mis võimaldab teostada mitme-kanaliga RF-signaali edastamist ühe optilise kiu kaudu, parandades veelgi edastustõhusust, vähendades juhtmestiku kulusid ja kohanedes mitme-stsenaariumi rakendusvajadustega.
4. samm: fotoelektriline muundamine (O/E) - "Taasta" optilised signaalid analoogelektrilisteks signaalideks
Kui optiline signaal jõuab vastuvõtuotsa, tuleb see fotoelektrilise muundamise kaudu teisendada tagasi algseks analoogseks raadiosageduslikuks elektrisignaaliks, et lõppseadmed (nt tugijaamad, radarid ja kuvarid) seda ära tunneksid ja saaksid kasutada. See samm on elektro-optilise muundamise pöördprotsess, mis nõuab ka suure-täpseid seadmeid, et tagada taastamise kvaliteet.

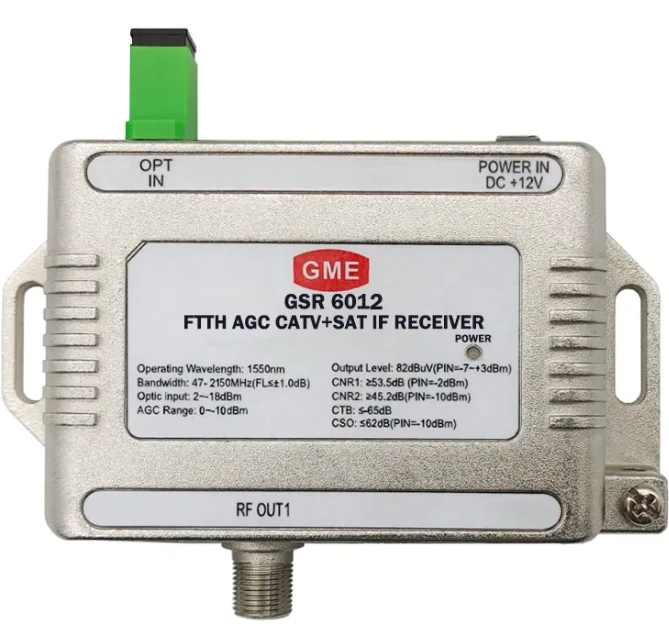

Meie tooted kasutavad põhiliste teisendusseadmetena kõrge{0}}tundlikkusega fotodetektoreid (PIN-fotodioode või laviinifotodioode APD). Nende ülesanne on teisendada optiliste signaalide intensiivsuse muutus vastavateks elektrilisteks signaalideks (fotogenereeritud vooluks)-mida tugevam on optiline võimsus, seda suurem on genereeritav vool, mis vastab täielikult edastava otsa signaali muutumise seadusele. Teisendatud elektrisignaali võimendab veelgi madala-müraga võimendi, et tagada signaali tugevuse vastavus lõppseadmete nõuetele ja samal ajal summutada mürahäireid, et vältida taastatud signaali moonutusi.
5. samm: signaalipostitus-töötlemine - täpne taastamine, et kohanduda terminali vajadustega
Pärast fotoelektrilist muundamist peab analoog RF-elektriline signaal läbima viimase järeltöötlusetapi-, enne kui seda saab tõeliselt kasutusele võtta. Järeltöötlus hõlmab peamiselt signaali kujundamist ja võimenduse kalibreerimist: kujundamismoodul korrigeerib väiksemaid moonutusi, mis võivad signaali edastamise ajal tekkida, et tagada signaali lainekuju täielik vastavus algse signaaliga; võimenduse kalibreerimismoodul reguleerib signaali võimenduse lõppseadmele kohandatud vahemikku, et vältida seadmete rikkeid, mis on põhjustatud ülemäärasest või ebapiisavast signaalitugevusest.
Meie tooted toetavad automaatset võimenduse juhtimist (AGC), mis suudab automaatselt reguleerida võimenduse parameetreid vastavalt edastuskaugusele ja signaali tugevusele ilma käsitsi sekkumiseta, parandades oluliselt kasutusmugavust ning tagades signaalide pikaajalise stabiilsuse ja järjepidevuse.
Miks valida fiiberoptiliste toodete jaoks meie RF-signaal?
Analoogsignaali kiudoptiliseks muundamise põhimõttest aru saades ei ole raske tuvastada, et konversiooniprotsessi iga etapp tugineb ülitäpsetele-seadmetele ja optimeeritud disainile- ning see on meie toodete põhiline konkurentsivõime. Kokkuvõttes kajastuvad meie eelised kolmes aspektis:
Suure-täpsusega edastus: suure-lineaarsusega laserite ja fotodetektorite kasutamine koos täpse filtreerimise ja võimenduse juhtimisega võib vale-vaba dünaamiline ulatus ulatuda 100 dBm/H2/3-ni, säilitades maksimaalselt analoog-RF-signaalide algsed omadused ja vältides moonutusi;
Stabiilsus ja töökindlus: sisseehitatud -temperatuuri kompenseerimise ja automaatse võimenduse reguleerimise funktsioonid, mis kohanduvad laia temperatuurivahemiku ja keerukate keskkondadega, toetavad pika-kauguse edastamist kuni 20 km ilma repiiteriteta, kadudega alla 0,4 dB/km, mis vastab erinevate stsenaariumide (nt tööstus, side ja sõjavägi) karmidele nõuetele;
Paindlik kohanemisvõime: hõlmab sagedusvahemikku 5 MHz kuni 6 GHz, toetab ühe-režiimiga optilist kiudu ja WDM-tehnoloogiat ning pakub kohandatud lahendusi vastavalt klientide vajadustele, kohandudes erinevate rakenduste stsenaariumidega, nagu 5G tugijaamad, raadioteleskoobid, raadio ja televisioon ning radarid.
Olenemata sellest, kas teil on vaja lahendada RF-signaali edastamise sumbumise probleem pikkadel vahemaadel või vabaneda elektromagnetiliste häiretega seotud probleemidest, on analoogsignaalist fiiberoptiliseks tehnoloogiaks optimaalne lahendus-ja meie RF-signaali fiiberoptilistele toodetele on küpsed lahendused, mis rakendavad seda põhimõtet, aidates teil saavutada tõhusa, stabiilse ja madala-kuluga signaaliedastust.
Kui teie projekt seisab silmitsi RF-signaali edastamise väljakutsetega ja soovite teada, kuidas meie tooted teie konkreetsetele vajadustele vastavad, võtke meiega ühendust üksikasjalike tehniliste lahenduste ja tooteparameetrite hankimiseks ning laske meil kasutada teie signaaliedastuse saatmiseks professionaalset tehnoloogiat.
