Kirjeldus

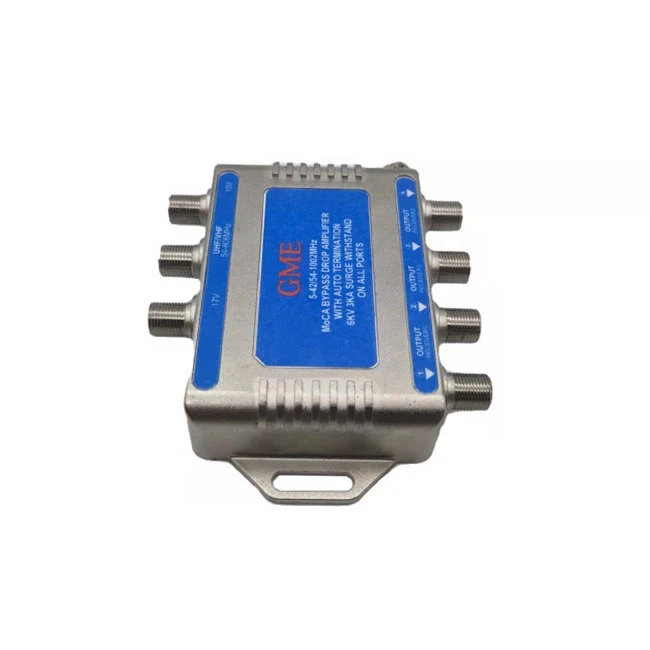

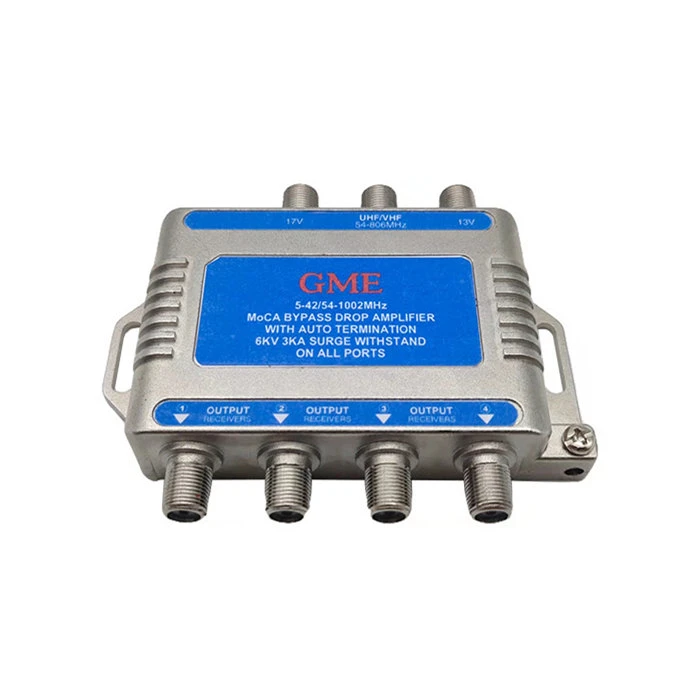

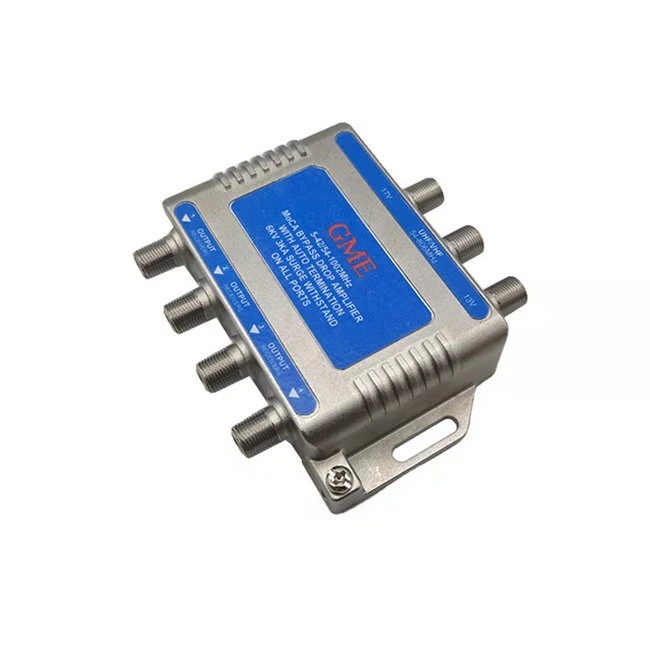

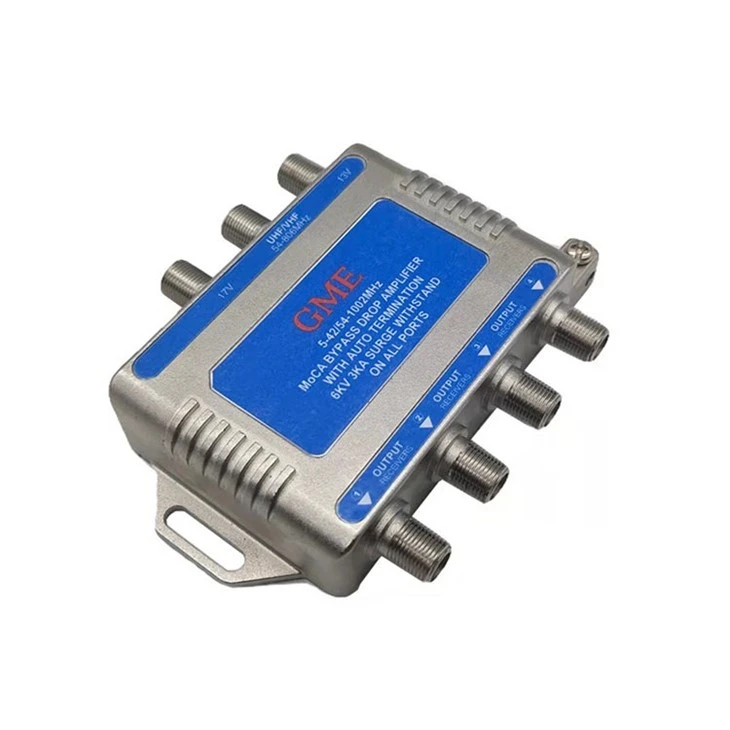

See 3306-4P 4-suunaline MOCA võimendi on loodud pakkuma võimalust kasutada MoCA-tehnoloogiat, et suhelda modemipordist kõigi võimendi väljundportidega, jättes võimendist endast mööda. Sisseehitatud-tripleksfilter piirab MoCA signaale koduvõrku, pakkudes samal ajal vajalikku MoCA möödaviiguühendust võimendi ümber, et võimaldada -koduvõrku eMTA, digibokside ja muude seadmete (nt mängukonsoolid, arvutid, sülearvutid, tahvelarvutid jne) vahel. Passiivse modemi möödaviiguport toetab kriitilisi rakendusi, nagu telefoniside, mis nõuavad kõrge töökindlusega võrke, et pakkuda katkematut teenust isegi voolukatkestuse ja/või võimendi rikke korral.
Rakendused
◆ Videote levitamine majas rakenduste jaoks, millel on mitme -ruumiga DVR.
◆ Kiire koduvõrk.
◆ Võimaldab Interneti-teenusel, videotel ja mängudel jagada ribalaiust kiirust ja kvaliteeti kaotamata.
◆ Kõrglahutusega video voogesitus Internetist.
Omadused
◆ 4 väljundiga RF MoCA võimendi + 1 modemi väljundi aktiivne tagastus ühtse võimendusega
◆ Automaatne katkestamine elektrikatkestuse korral
◆ Madalaim saadaolev moonutuste jõudlus IEEE 6 kV, B3 liigpinge taluvus kõigis RF-portides
◆ Suletud F-pordid vastavad SCTE standarditele
◆ Integreeritud MoCA tripleksfilter: kõik pordid "räägivad" – möödaviigupordi MoCA seadmed saavad suhelda kõigi teiste väljundportidega.
◆ Ühtsusvõimendus – üles- ja allavoolu: kompenseerib jaoturi kadu.
◆ Patenteeritud DSM-i kinnitustehnoloogia: tagab parema vedru kinnipidamise parema pinnakontakti saavutamiseks.
◆ Passiivne möödaviiguport: välistab voolukatkestuste või võimendi rikke tõttu teenuse kadumise.
Spetsifikatsioon
|
Algne koht: Hiina |
|||
|
MUDELI NR: GDMOCA-009 (3306-4P) |
|||
|
KIRJELDUS: 4-WAY CATV DROP VÕIMEND PASSIIVSE TAGASTUSEGA |
|||
|
ITEM |
TÜÜPILINE |
QCLIMIT |
KATSETINGIMUSED |
|
Edasi tee |
|||
|
sagedus Vahemik |
|
54 ~ 1218 MHz |
|
|
Võim (RF sisse-välja) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-3,0 dB |
-3,8 dB min |
1003 ~ 1218 MHz |
|
VoIP-pordi sisestamise kadu |
-4,8 dB |
-5,5 dB max |
54 ~ 1002 MHz |
|
|
-6,9 dB |
-7,5 dB max |
1003 ~ 1218 MHz |
|
Tagastuskahjum (sisse/välja) |
-16 dB |
-15dB min. |
54 ~ 1218 MHz |
|
Mürakuju (54–1002 MHz) |
5 dB tüüpiline seade NF (ei sisalda jaoturi vooluringi) |
|
|
|
Grupi viivitus |
|
30 ns Max. |
102MHz (3,58MHz vahemik) jaoks |
|
|
|
15 ns Max. |
108MHz jaoks (3,58MHz vahemik) |
|
|
|
5 ns Max. |
112MHz ja ülespoole (3,58MHz vahemik) |
|
Isolatsioonist välja |
-25 dB |
-20dB min |
54 ~ 1218 MHz |
|
RF-varjestuse efektiivsus |
|
Vähem kui -110 dB või sellega võrdne |
|
|
RF-pordi toitepordi isolatsioon |
|
100 dBc |
54 ~ 1218 MHz |
|
MOCA tee: |
|||
|
sagedus Vahemik |
|
|
1275-1675 MHz |
|
Sisestuskadu (voip mis tahes väljundisse) |
-18 dB |
-19 dBmax |
1275-1300 MHz |
|
|
-15 dB |
-17dBmax |
1301-1675 MHz |
|
Isolatsioon (mis tahes väljundist väljundini) |
-17 dB |
-20 dBmax |
1275-1675 MHz |
|
Tagastuskadu (voip / mis tahes väljundport) |
-10 dB |
-5dB min. |
1275-1675 MHz |
|
Tagasitee: |
|||
|
sagedus Vahemik |
|
5 ~ 85 MHz |
|
|
Kasu |
-12 dB |
-13dB min |
5 ~ 85 MHz |
|
Tagastuskahju (IN/OUT) |
-20 dB |
-18 dB min. |
5 ~ 85 MHz |
|
VoIP-i sisestamise kadu |
-3,5 dB |
-3,8 dB Max. |
5 ~ 85 MHz |
|
Tasasus |
±0,5 dB |
1,5 dB maks. |
5 ~ 85 MHz |
|
Isolatsioonist välja |
-25 dB |
-20dB min |
5 ~ 85 MHz |
|
Grupi viivitus |
|
20 ns Max. |
5 ~ 85 MHz üle 1MHz vahemiku |
|
|
|
5 ns Max. |
10 ~ 80 MHz Üle 1MHz vahemiku |
|
Moonutused: |
|||
|
Komposiit teine järjekord* |
|
-62 dBc max. |
|
|
Komposiitkolmik löök* |
|
-75 dBc Max. |
|
|
Ristmodulatsioon* |
|
-75 dBc Max. |
|
|
Hum modulatsioon |
|
-90 dBc max. |
|
|
REV: *79 NTSC analoog+33 256/QAM digitaalne @4dBmv/ch kõik/kanalid lamedad |
|||
|
Ülepingekindlus: |
|
CAT B3, 6KV, 3KA |
Sisendport-IEEE C62.41-1991 |
|
|
Kategooria B-3 Kombineeritud laine, 6kV, 3kA |
||
|
|
Väljundport-IEEE C62.41-1991 |
||
|
|
Kategooria B-3 Kombineeritud laine, 6kV, 3kA |
||
|
Toitenõuded: |
|||
|
Sisend |
|
120 VAC |
|
|
Sagedus |
|
60 Hz |
|
|
Väljund |
|
12V DC, 400mA |
|
|
Töötemperatuur: |
|
-40 kraadi kuni + 60 kraadi |
|
|
MEHAANILINE |
|||
|
Paigaldamine |
|
Horisontaalne/Vertikaalne |
|
|
Mõõtmed |
|
P: 179 mm x S: 71 mm x K: 43 mm |
|
|
Maapealsete plokkide arv |
|
1 - Kahesuunaline- |
|
|
Korpus ja kattematerjal |
|
A360 alumiiniumsulam |
|
|
Viimistlus / plaadistuse tüüp |
|
Pulbervärvimine |
|
|
Tihendamine |
|
Tihend 1-niiskus 1 EMI/RFI |
|
|
F-pordi materjal |
|
C360 messing |
|
|
F-pordi plaadistus |
|
Nikkel |
|
|
F-pordi vahekaugus |
|
1,0" min. |
|
|
F-port Pöördemoment |
|
60 tolli naela. min |
|
|
F-pordi tihvti säilitamine (RG-6 keskne tihvt) |
|
200 grammi min. |
|
