Kirjeldus

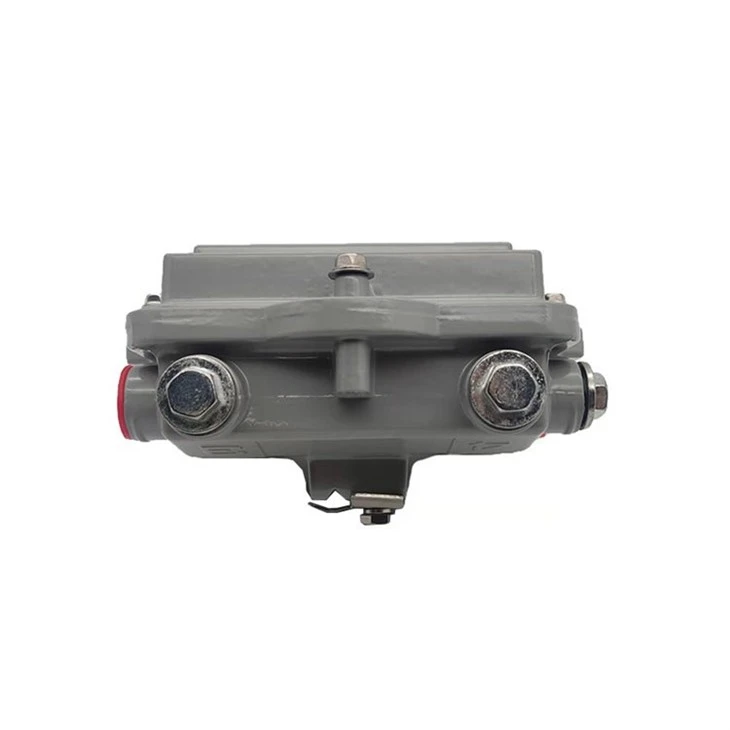

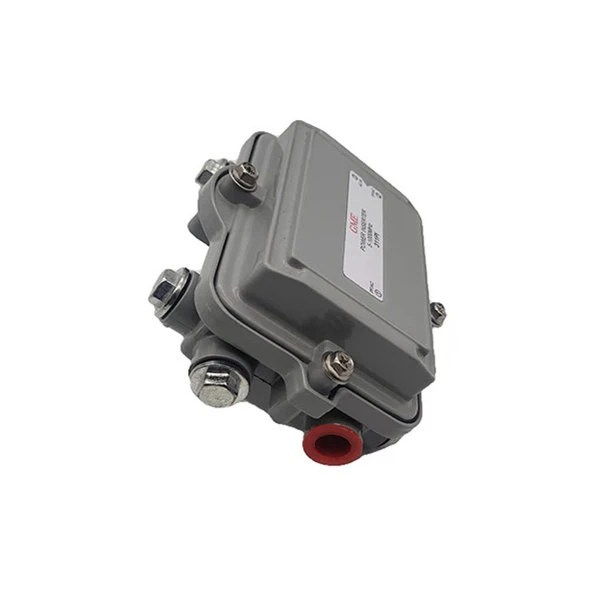

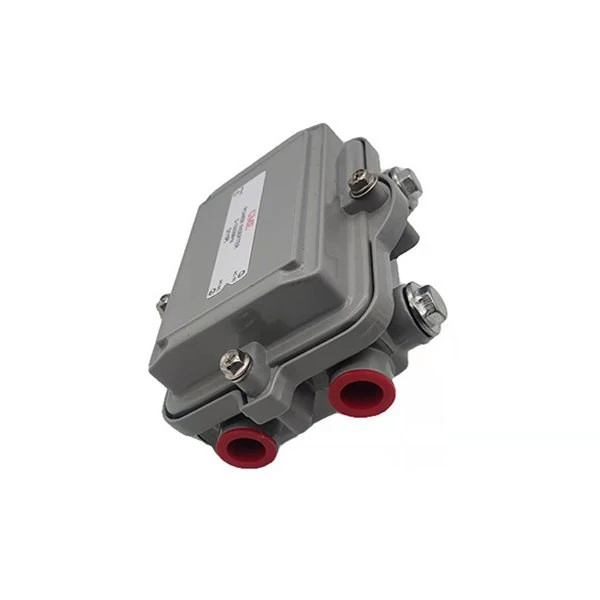

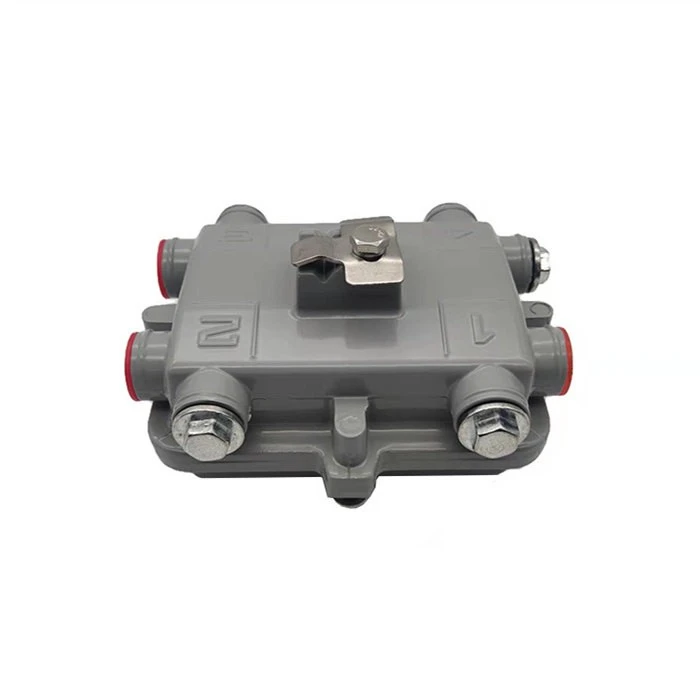

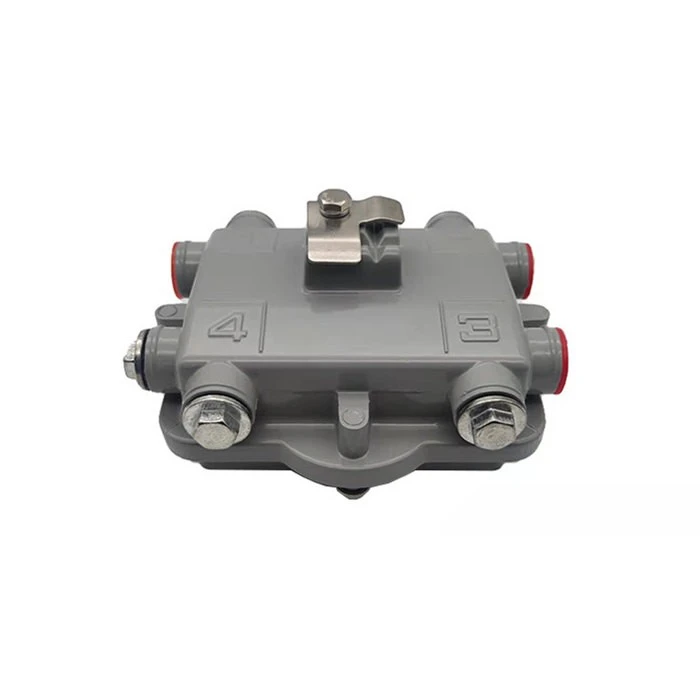

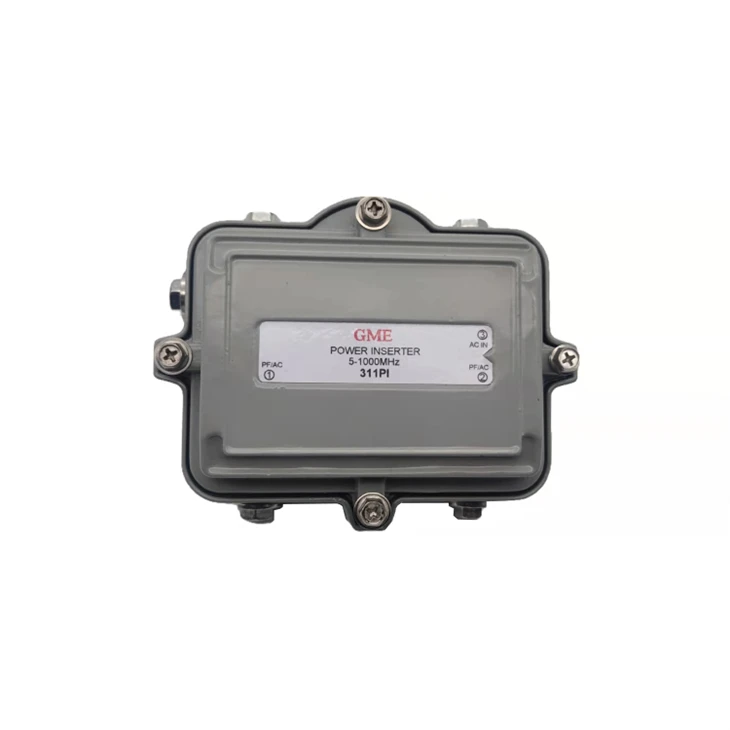

1 GHz kaabeltelevisiooni magistraalliini toitesisestaja on spetsiaalne elektrooniline seade, mis on loodud kaabeltelevisioonitööstusele ja mida kasutatakse spetsiaalselt magistraalliinisüsteemides aktiivsete komponentide toiteks. Selle peamine ülesanne on sisestada koaksiaalkaabelvõrku toide, tagades võimendite, repiiterite ja muude kaabeltelevisiooni jaotussüsteemi aktiivsete seadmete õige töö.
Peamised omadused ja funktsionaalsus:
Sagedusvõime:1 GHz kaabeltelevisiooni magistraalliini toiteplokk on optimeeritud kõrgsageduslikuks-tööks, toetades kuni 1 gigahertsi (GHz) signaale. See muudab selle sobivaks tänapäevaste kaabeltelevisioonisüsteemide jaoks, millel on suured ribalaiuse nõuded.
Toite sisestamine:Sisestaja on varustatud võimega sisestada toidet koaksiaalkaabli magistraalliini. See on oluline aktiivsete komponentide (nt jaotusvõimendid või liinipikendused) vajaliku elektrienergia tagamiseks, tagades signaali kvaliteedi ja tugevuse kogu jaotusvõrgus.
Omadused
◆ CATV toitesisestaja 5-1000 MHz täisriba töö.
◆ Nikkeldatud messingist "F" pistik veekindla kaitsega.
◆ Kootud metallist tihend, mida kasutatakse Hi{0}}RFI pakkumiseks.
◆ Täielikult ilmastikukindel suletud ja keermega klamber on komplektis.
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|||
|
Mudelinumber: GDINS-002 (311PI) |
|||
|
ITEM |
TÜÜPILINE |
QC LIMIT |
KATSETINGIMUSED |
|
1. SAGEDUS. VAHEND |
|
|
5 - 1000 MHz |
|
2. SISESTAMISE KADU |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MHz |
|
|
3. ERALDAMINE (RF TO AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. TAGASTUSE KADU (RF PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
MAX 12A |
AC TO RF |

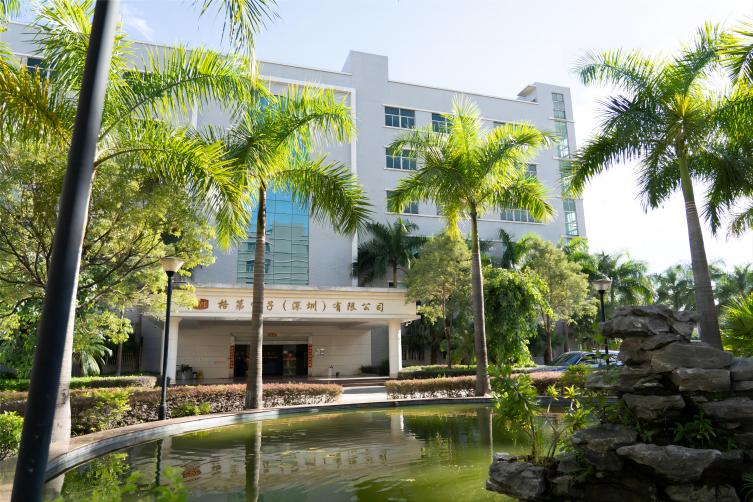

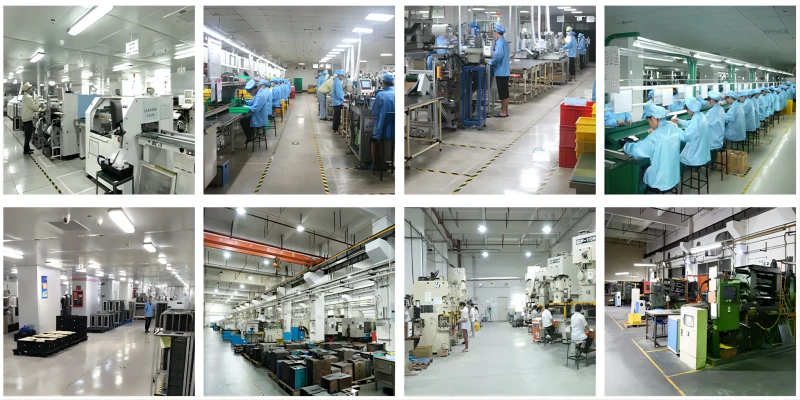

Goodmind Electronics (Shenzhen) Co., Ltd. asutati 1992. aastal, keskendudes telesaadete süsteemile, omama vertikaalselt integreeritud tootmisvõimet koos kogenud ja professionaalse insenerimeeskonnaga, kes pakub ODM-teenust kaabel-/satelliit-/maapealsete/IPTV ringhäälingusüsteemide toodetele.
Kuidas CATV toitesisestaja töötab?
CATV toitesisestaja on tavaliselt ühendatud koaksiaalkaabliga. See sisestab kaabelliini alalisvoolu (alalisvoolu), mida kasutatakse seejärel aktiivsete komponentide (nt võimendid) toiteks. See võimaldab signaali võimendada ja levitada pikkadele vahemaadele.
Millised on CATV toitesisestajate levinumad rakendused?
CATV võimsuse lisajaid kasutatakse tavaliselt kaabeltelevisioonisüsteemides liinivõimendite, jaotusvõimendite ja muude aktiivsete komponentide toiteks. Neid kasutatakse signaali tugevuse suurendamiseks ja säilitamiseks pikkade kaablite või nõrga signaali vastuvõtuga piirkondades.
Milliseid CATV toitesisestajaid on saadaval?
CATV toitesisestajaid on erinevat tüüpi ja konfiguratsiooniga, olenevalt konkreetsest rakendusest ja kaabeltelevisioonisüsteemi nõuetest. Need võivad erineda väljundvõimsuse, sagedusvahemiku, väljundite arvu ja muude funktsioonide poolest.
KKK
K: Kas CATV toitesisestajad ühilduvad kõigi kaabeltelevisioonisüsteemidega?
V: CATV toitesisestajad on üldiselt kavandatud ühilduma standardsete kaabeltelevisioonisüsteemidega. Ühilduvus võib aga erineda sõltuvalt sellistest teguritest nagu süsteemi sagedusvahemik, kasutatavate võimendite tüüp ja muud süsteemi spetsifikatsioonid. Oluline on tagada, et toitesisestaja ühilduks teie kaabeltelevisioonisüsteemi erinõuetega.
K: Mida peaksin kaaluma CATV toitesisestaja valimisel?
V: CATV toitesisestaja valimisel võtke arvesse selliseid tegureid nagu teie võimendi võimsusnõuded, kaabeltelevisiooni süsteemi sagedusvahemik, vajalike väljundite arv ja rakenduse jaoks vajalikud spetsiifilised funktsioonid. Samuti on oluline tagada ühilduvus olemasolevate seadmete ja süsteemi spetsifikatsioonidega.
K: Kas CATV toitesisestajate paigaldamisel on mingeid kaalutlusi?
V: CATV toitesisestaja paigaldamisel veenduge, et see oleks ühendatud koaksiaalkaabliga õiges suunas. Õigeks paigaldamiseks järgige tootja juhiseid ja veenduge, et kõik ühendused on kindlad. Lisaks võtke arvesse selliseid tegureid nagu maandus ja liigpingekaitse, et kaitsta oma seadmeid ja tagada töökindlus.
