Kirjeldus
• Lairiba sagedusvahemik 40 kuni 2300MHz Suure jõudlusega SMD mitme{2}}kihilise trükitud-trükkplaadi disain tagab pordi-to- kõrge isolatsiooni, et pakkuda valekandjakaitset ja minimeerida soovimatut kanalite interaktsiooni, vähendades pildimoonutusi.

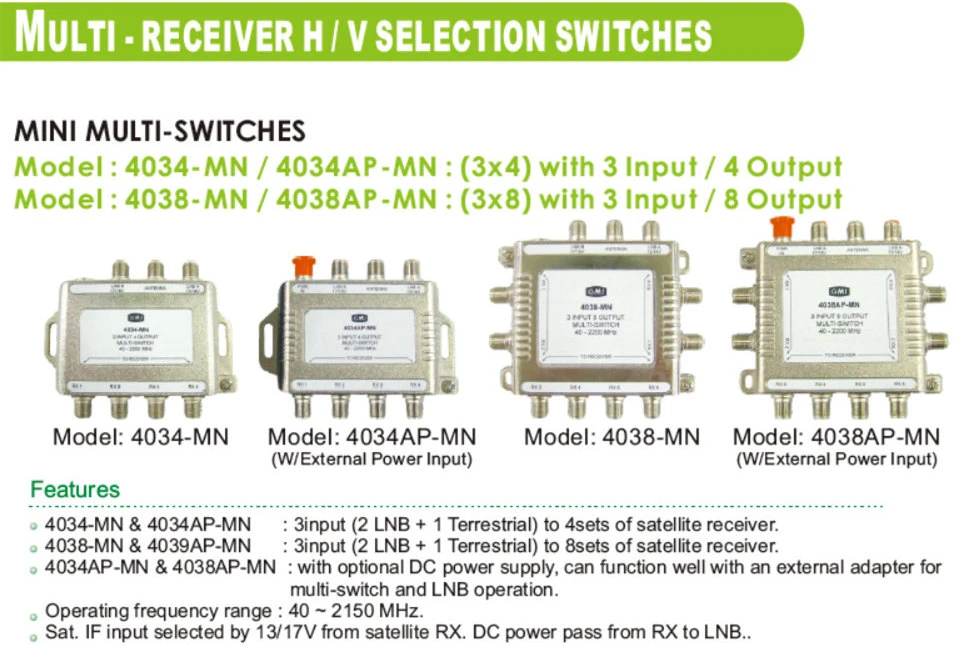

• 3X4 Digital Multiswitch Suure väljundiga tagastuskao pordid, mis on spetsiaalselt loodud MDU võrkude ja mitme abonendi rakenduste jaoks, vähendavad mikropeegeldusi, parandavad andmete taastamist ja vähendavad harmoonilisi moonutusi.
• Lihtne F{0}}-tüüpi pistiku liidese disain võimaldab satelliidi- ja antennisignaale suunata 4 või 8 väljundisse.
• Suure jõudlusega-PIN-dioodimaatriks vähendab polaarsuse edastusaega ja digitaalseid artefakte, tagades ühtlase pildikvaliteedi.
• Antenni signaal kombineeritakse satelliidi väljundiga (mõned mudelid), välistades välise kombineerimise, vähendades kulusid ja segadust.
• Ühildub otse koju satelliiditeenustega, mis pakuvad polaarsuse valimiseks pinge ja tooni vahetamist.

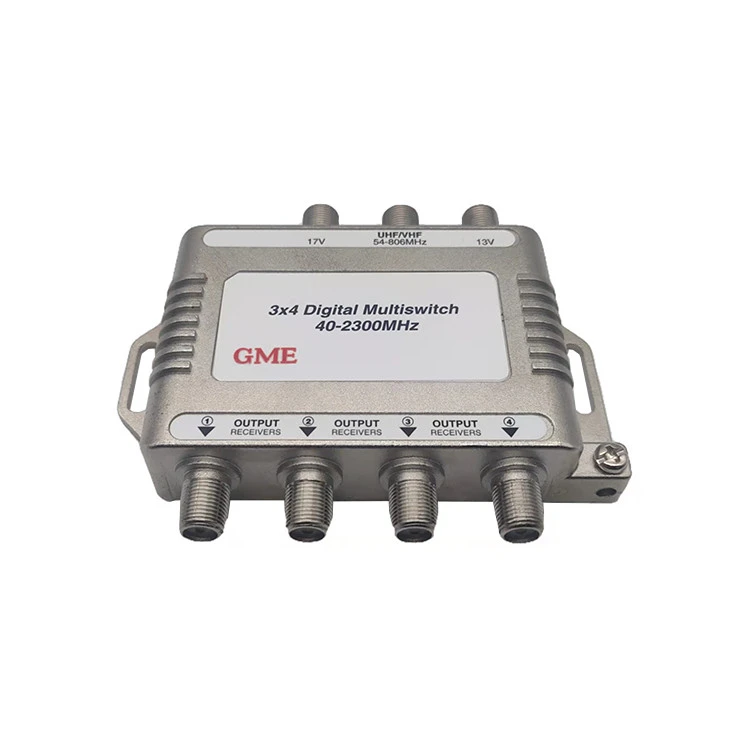

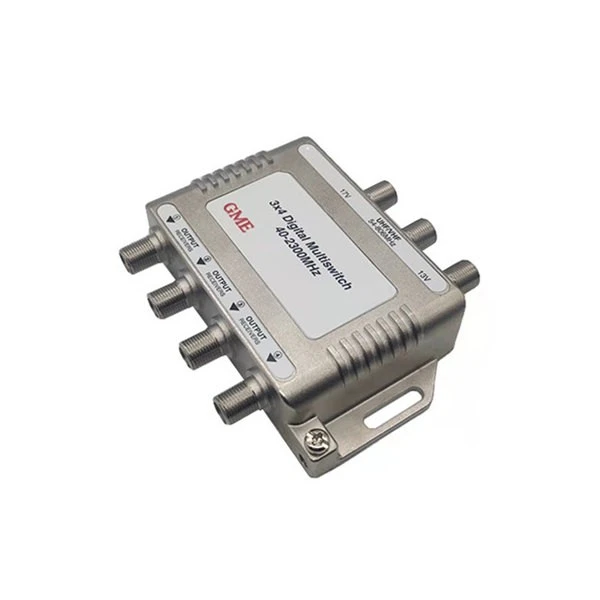

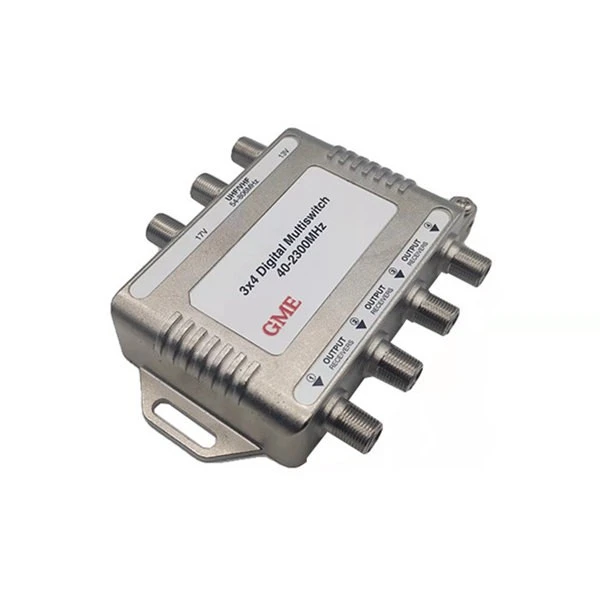

• 3X4 digitaalne multilüliti, mis ühildub Dishi ja DirectV-ga.

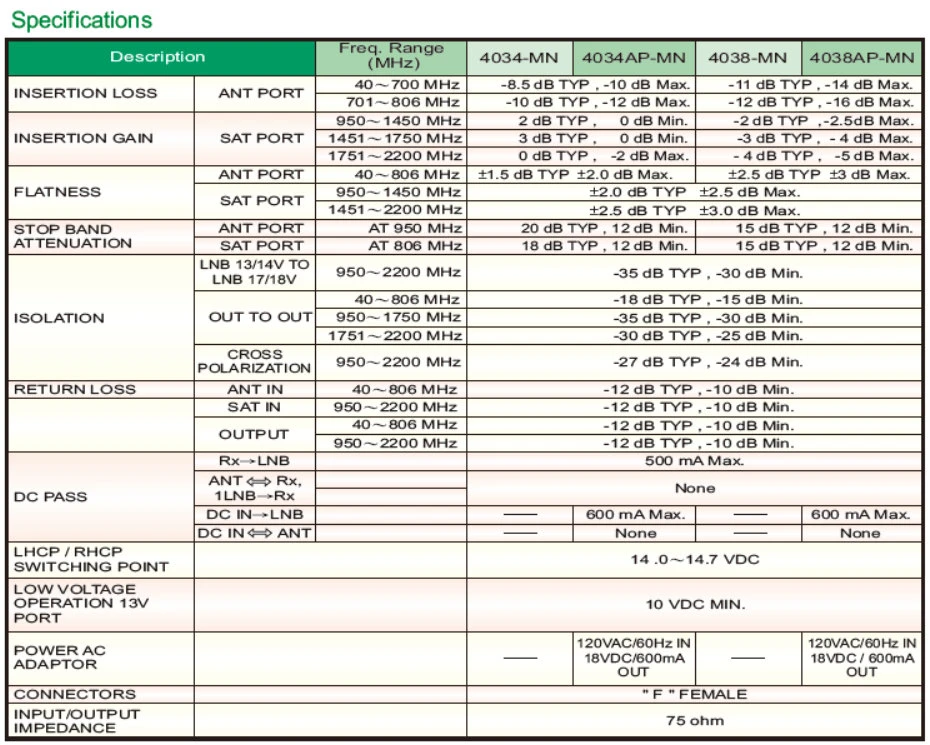

Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|||
|
MUDELINR: GDMS-001 (4034MN) |
|||
|
Kirjeldus |
sagedus Vahemik (MHZ) |
|
|
|
SISESTAMISE KADU |
ANT PORT |
40-700 MHz |
-8,5 dB TYP, -10 dB Max. |
|
701-806 MHz |
-10 dB TYP, -12 dB Max. |
||
|
SISESTAMISE KASUTAMINE |
SAT PORT |
950-1450 MHz |
2 dB TYP, O dB min. |
|
1451-1750 MHz |
3 dB TYP, O dB min. |
||
|
1751-2200 MHz |
0 dB TYP, -2 dB Max. |
||
|
LAmedus |
ANT PORT |
40-806 MHz |
±1,5 dB TÜÜP +2.0 dB Maks. |
|
SAT PORT |
950-1450 MHz |
+2.0 dB TÜÜP +2.5 dB Maks. |
|
|
1451-2200 MHz |
+2.5 dB TÜÜP ±3,0 dB Maks. |
||
|
STOP BAND |
ANT PORT |
950 MHz sagedusel |
20 dB TYP, 12 dB min. |
|
SUURENDAMINE |
SAT PORT |
806 MHz |
18 dB TYP, 12 dB min. |
|
ISOLATSIOON |
LNB 13/14V TO |
950-2200 MHz |
-35 dB TYP, -30 dB min. |
|
LNB 17/18V |
|||
|
VÄLJAS VÄLJA |
40-806 MHz |
-18 dB TYP, -15 dB min. |
|
|
950-1750 MHz |
-35 dB TYP, -30 dB min. |
||
|
1751-2200 MHz |
-30 dB TYP, -25 dB min. |
||
|
RIST |
950-2200 MHz |
-27 dB TYP, -24 dB min. |
|
|
POLARISEERIMINE |
|||
|
TAGASTUSKAHJU |
ANT SISSE |
40-806 MHz |
-12 dB TYP, -10 dB min. |
|
|
ISTUS SISSE |
950-2200 MHz |
-12 dB TYP, -10 dB min. |
|
VÄLJUND |
40-806 MHz |
-12 dB TYP, -10 dB min. |
|
|
950-2200 MHz |
-12 dB TYP, -10 dB min |
||
|
DC PASS |
Rx{0}}LNB |
|
500 mA Max. |
|
ATRx, |
|
Mitte ühtegi |
|
|
1LNB→Rx |
|||
|
DC IN-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14,0–14,7 VDC |
|
LÜLITUSPUNKT |
|||
|
MADALPINGE |
|
|
10 VDC MIN. |
|
KASUTAMINE 13V |
|||
|
PORT |
|||
|
POWER AC |
- |
||
|
ADAPTER |
|||
|
ÜHENDUSED |
"F" NAINE |
||
|
SISEND/VÄLJUND |
75 oomi |
||
|
impedants |
|||
