Kirjeldus

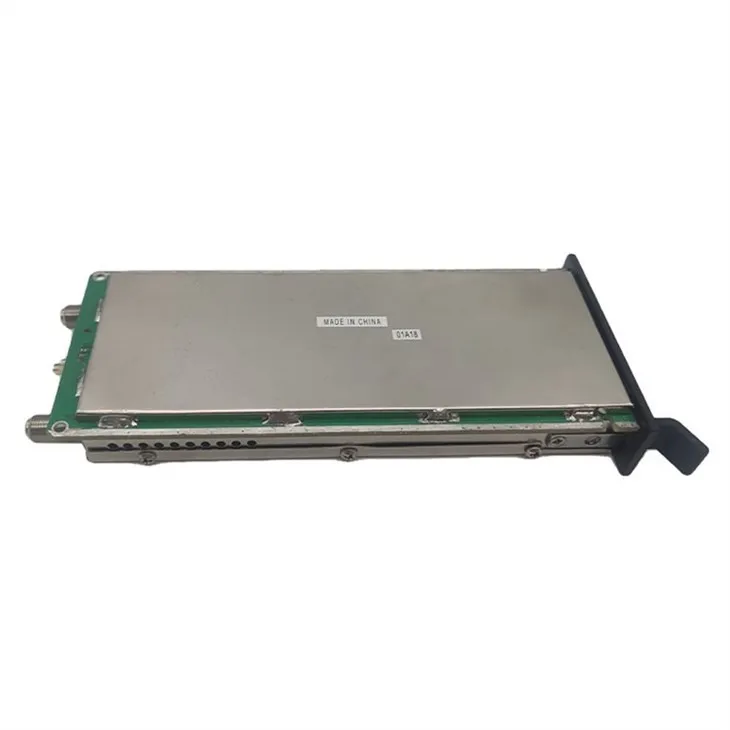

Moodul Agile telekanali modulaator MATCM -45 on mikroprotsessori kontrollitud ümberkujundatud kvaliteet, faasi lukustatud silmuse sünteesitud, sagedus Agile CATV/televiisori modulaator. Topelt teisendamine ja parem sae filtreerimine tagavad külgneva kanali ühilduvuse ja petliku vaba väljundi. MATCM -45 annab 45dB väljundtaseme vahemikus 50 kuni 864 MHz CULDING CATV ja TV sagedused. Kanaliteerimise konfiguratsiooni saab muuta esipaneelil asuvate üles/alla nuppude abil.
- Topeltheterodüüni muundamine
- 45DBMV minimaalne @50-864 MHz
- Automaatsed ribade jagamise filtrid parema kandja ja mürasuhte jaoks
- Sagi filtreeritud
- Toetab televiisorit, CATV -d, sagedust ja lukufunktsiooni
- FCC sageduse nihke automaatse seadistusega
- Eelse keskmise lüüasaamise lüliti, millele on juurdepääs külgpaneelilt, et sisestada komposiit BTSC stereosignaal.
Spetsifikatsioon
|
Päritolukoht: Guangdong, Hiina |
|||
|
Mudeli number: GDM -007 (MATCM -45) |
|||
|
Ese |
Tüüpiline |
Qclimit |
Katsetingimused |
|
RF Out |
|||
|
Sagedusvahemik |
|
|
54 - 864 MHz |
|
FCC sageduse nihked |
|
Automaatne |
+12. 5kHz, +25 kHz või mitte ükski vastavalt iga kanali jaoks +12. 5kHz: catv ch 14-16 ch 25-41 ch 43-53 +25 kh.: catv ch.42 ch {9} {9} |
|
Väljundkanalid |
|
|
Catv: Ch. 2 - ch.135 TV (VHF) -h. |
|
Väljundtase |
|
+45 dbmv min. |
|
|
Väljundtaseme kontroll |
|
>10 dB |
|
|
Väljundtakistus |
|
75 oom |
|
|
Pildi kandja sagedus |
|
65 kHz |
|
|
Inter - kandjasagedus |
|
65 kHz |
|
|
P/S kandja suhe |
|
-11 - -30 db min. |
|
|
Külgnev kanal Beat (-4. 5MHz) |
|
-60 db min. |
Üle võimenduse kontrollivahemik |
|
Passbandi tasasus |
|
61,5 dB P/V max. |
|
|
Petlik- |
|
|
@Output taseme komplekt 45DBMV |
|
Bändis |
|
-60 db min. |
A/v suhe @-15 dbc |
|
Bändist väljas |
|
-58 db min. |
@ 54 - 864 MHz |
|
Kanali selektiivsus |
|
|
A/v suhe @-15 dbc |
|
Fv - 6. 00 mhz |
|
55 dB min. |
|
|
FV - 3,58MHz |
|
55 dB min. |
|
|
FV - 2,42MHz |
|
55 dB min. |
|
|
FV - 1,50MHz |
|
55 dB min. |
|
|
FV - 1,25MHz |
|
30 dB min. |
|
|
Intermodulatsiooni moonutus |
|
57 DBC Min. |
Visuaalne kandja @45dbmv |
|
3 tooni 920 Beat |
|
|
Auraalne vedaja @-15 dbc fa +3. 58mHz @-17 dbc |
|
Jääk FM |
<2 KHz |
|
Tipp kõrvalekalde @10kHz Span |
|
Kandja / müra |
|
60dB min. |
|
|
Väljundi tagastamise kaotus |
|
-3 db min. |
@54 - 864 MHz |
|
Sisselülitatud |
|||
|
Video |
|
|
|
|
Video sisendi takistus |
|
75 oom |
|
|
Maksimaalne modulatsiooni videosügavus |
|
87,5 % min. |
Sisendtase 0. 8VP-P |
|
Video Input @87.5% Modulation |
|
1+0. 4, -0. 3 VP-P |
|
|
C/L viivitus |
|
0 ± 50 nsec |
Video 87,5% modulatsioon, testsignaal TSG95 NTSC NTC7 CMPST -ga. |
|
Diferentsiaalne dhaas |
|
Vähem kui 5 kraadi |
Testisignaal TSG95 NTSC NTC7 CMPST -ga. |
|
Video sisendi tagastamise kaotus |
|
-18 db min. |
Kuni 4,2MHz |
|
Heli |
|
|
|
|
Helisisendi takistus |
|
10 Kohm |
Sündmus |
|
Helihälve |
|
260mV RMS MAX. |
@± 25kHz PK IV/800Hz toon |
|
Heli eelõõse |
|
75 u Sec |
Valitud lüliti/väljalülitus |
|
Üld- |
|||
|
Pistiku tüüp: video sisse/raadiosage |
|
F tüüp |
|
|
Pistiku tüüp: heli sisse |
|
RCA tüüp |
|
|
DC Power INPU-T |
|
|
|
|
+12 v / 280ma |
|
± 0. 2 VDC |
|
|
+5 v / 400mA |
|
± 0. 2 VDC |
|
|
Töötemperatuur |
|
|
@ O kraad +50 kraadi |
|
Suurus |
|
|
W (2,5cm) * H (8,9cm) * D (21,5) |
|
Kaal |
|
|
0. 38kg |
